Echipamentul protejează la supratensiuni echipamentele conectate la reţelele Ethernet 10/100 Mb/s alimentate de l... Vezi mai mult
Echipamentul protejează la supratensiuni echipamentele conectate la reţelele Ethernet 10/100 Mb/s alimentate de la distanţă prin tehnologia PoE; Tensiune nominală: 5 V ; Nivel de protecție linie-linie: ≤ 40 V - 1 kV/µs ; Nivel tensiune de protecţie linie-împământare: ≤ 600 V - 1 kV/µs ; Tensiunea nominală de alimentare: 50 V ; Curent nominal: 400 mA ; Număr de canale: 12 ;

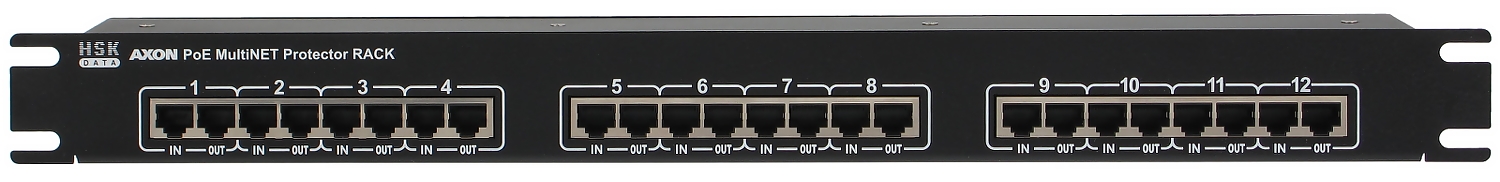

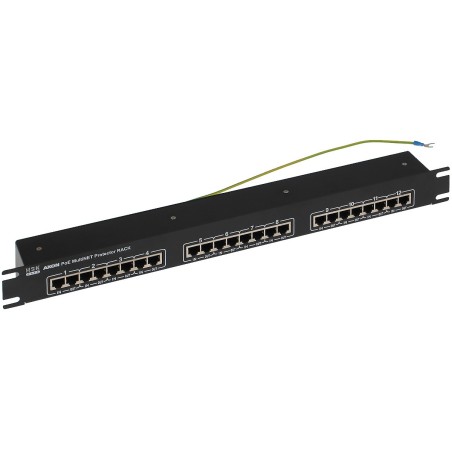

AXON-POE-MULTINET-12 este un echipament multi-canal produs de firma AXON care protejează împotriva supratensiunii echipamentele conectate la reţelele Ethernet 10/100 Mb/s şi alimentate de la distanţă prin tehnologia PoE.
Fiecare din cele 12 canale AXON-POE-MULTINET-12 conţine 2 căi – calea de transmitere a datelor (liniile 1-2, 3-6) şi calea de alimentare (liniile 4-5, 7-8). Pentru a crește curentul maxim, pinii 4 și 5, și 7 și 8 sunt legați împreună.

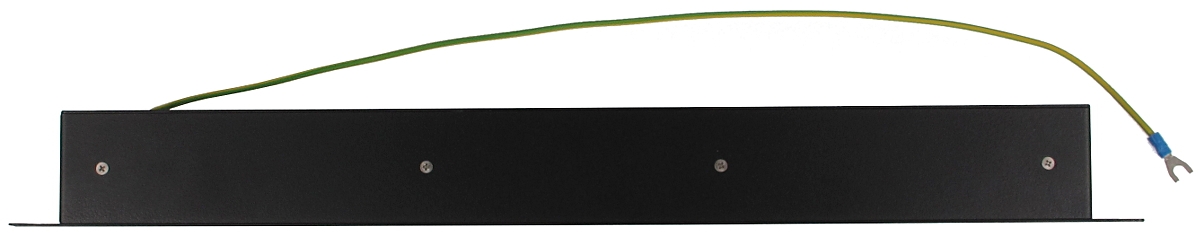

Pentru ca ecranarea oferită de cablurile FTP să fie eficientă, toate elementele rețelei, cablu, prizele și conectorii RJ-45 trebuie să fie ecranate și ecranările conectate corect. Ecranarea prizei este conectată la împământare. Condiţia de funcţionare corectă a AXON-POE-MULTINET-12 este conectarea acestuia la împământare sau la un cablu de protecţie PE.
Calea de semnal - liniile 1-2, 3-6:
Tensiune nominală:
5 V
Tensiune maximă:
6 V
Nivel de protecție linie-linie:
≤ 40 V - 1 kV/µs
Nivel tensiune de protecţie linie-împământare:
≤ 600 V - 1 kV/µs
Curent nominal de descărcare (linie-linie):
20 A (10/1000µs)
Curent nominal de descărcare (linie-împământare):
20 A (10/1000µs)
Liniile de alimentare - firele 4, 5 şi 7, 8:
Tensiunea nominală de alimentare:
50 V
Tensiunea maximă de alimentare:
56 V
Curent nominal:
400 mA
Tensiune de protecţie linie-linie (alimentare):
≤ 95 V - 1 kV/µs
Tensiune de protecţie linie-împământare (alimentare):
≤ 1000 V (1.2/50µs)
Curent de descărcare linie-linie pentru alimentare:
10 A (10/1000µs)
Curent nominal de descărcare linie-împământare (alimentare):
AXON-POE-MULTINET-12 este un echipament multi-canal produs de firma AXON care protejează împotriva supratensiunii echipamentele conectate la reţelele Ethernet 10/100 Mb/s şi alimentate de la distanţă prin tehnologia PoE
Fiecare din cele 12 canale AXON-POE-MULTINET-12 conţine 2 căi – calea de transmitere a datelor (liniile 1-2, 3-6) şi calea de alimentare (liniile 4-5, 7-8) Pentru a crește curentul maxim, pinii 4 și 5, și 7 și 8 sunt legați împreună
Pentru ca ecranarea oferită de cablurile FTP să fie eficientă, toate elementele rețelei, cablu, prizele și conectorii RJ-45 trebuie să fie ecranate și ecranările conectate corect Ecranarea prizei este conectată la împământare Condiţia de funcţionare corectă a AXON-POE-MULTINET-12 este conectarea acestuia la împământare sau la un cablu de protecţie PE
Calea de semnal - liniile 1-2, 3-6:
Tensiune nominală:
5 V
Tensiune maximă:
6 V
Nivel de protecție linie-linie:
≤ 40 V - 1 kV/µs
Nivel tensiune de protecţie linie-împământare:
≤ 600 V - 1 kV/µs
Curent nominal de descărcare (linie-linie):
20 A (10/1000µs)
Curent nominal de descărcare (linie-împământare):
20 A (10/1000µs)
Liniile de alimentare - firele 4, 5 şi 7, 8:
Tensiunea nominală de alimentare:
50 V
Tensiunea maximă de alimentare:
56 V
Curent nominal:
400 mA
Tensiune de protecţie linie-linie (alimentare):
≤ 95 V - 1 kV/µs
Tensiune de protecţie linie-împământare (alimentare):
≤ 1000 V (1.2/50µs)
Curent de descărcare linie-linie pentru alimentare:
10 A (10/1000µs)
Curent nominal de descărcare linie-împământare (alimentare):
