DISTRIBUITOR DE ALIMENTARE LZ-16/R
LZ-16/R
24 de luni
Echipamentul se foloseşte la distribuirea în dulapul RACK de la alimentator (sau alimentatoare) cu putere mare, până la 16 de echipamente cu curentul maxim 1A fiecare; Dimensiuni: 216 x 40 x 20 mm ;
Nivel stoc:
>
LZ-16/R este un echipament pasiv, care permit distribuirea tensiunii pentru echipamente de supraveghere sau de rețelistică de la unul sau mai multe alimentatoare de mare putere.
În caz de necesitate, terminalele pot fi legate în paralel.
| Ieşiri alimentare: | 16 (2 x câte 8 ieşiri) |
| Intrări alimentare: | 2 (câte unul pentru fiecare distribuitor cu 8 ieşiri) |
| Tensiunea maximă de alimentare: | 24 V DC (de obicei 12V) |
| Curentul maxim: | 5 A (per submodul) |
| Curentul maxim per ieşire: | 1 A |
| Tip conectori alimentare: | Intrare : Reglete Ieşire : Reglete |
| Temperatură de lucru: | -50 °C ... 55 °C |
| Umiditatea relativă permisă: | < 95 % |
| Tip carcasă: | Plăcuţă PCB |
| Greutate: | 0.1 kg |
| Dimensiuni: | 216 x 40 x 20 mm |
| Producător: | DELTA |
| Garanţie: | 3 ani |

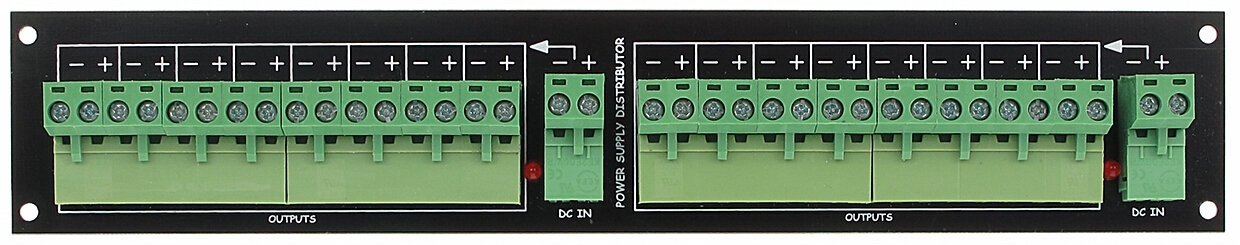

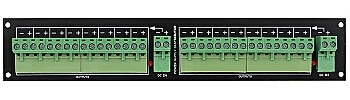

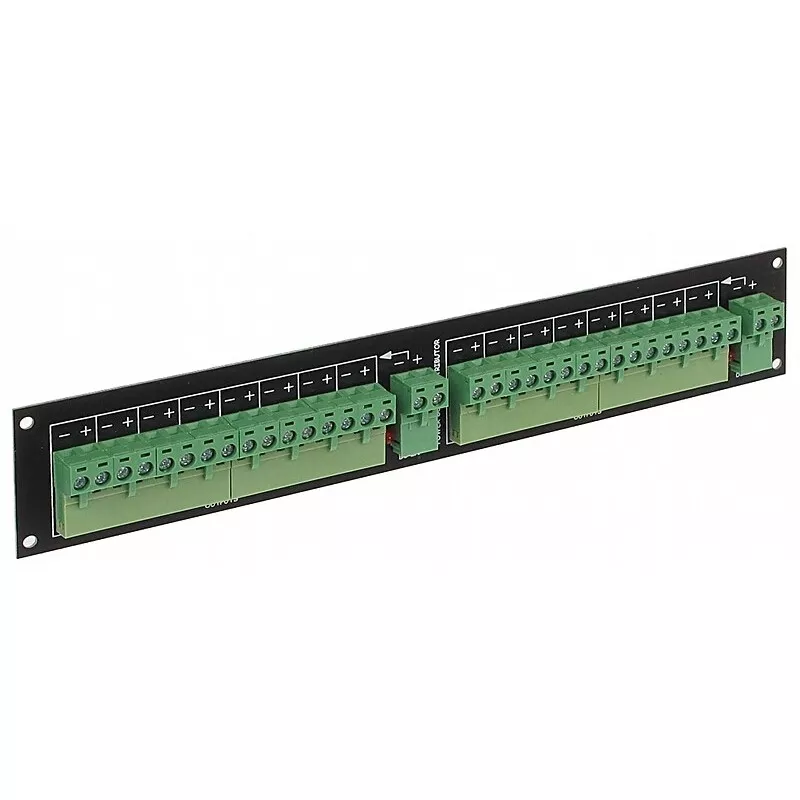

Vedere din față
 |

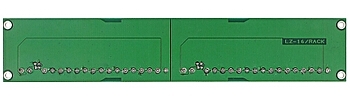

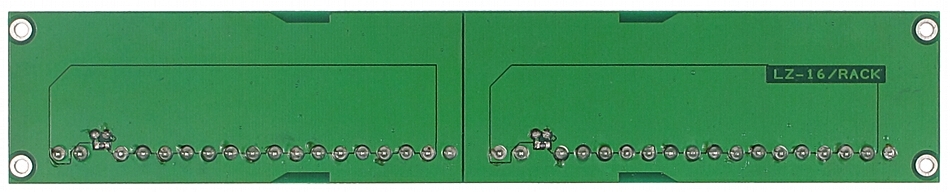

Vedere din spate
 |

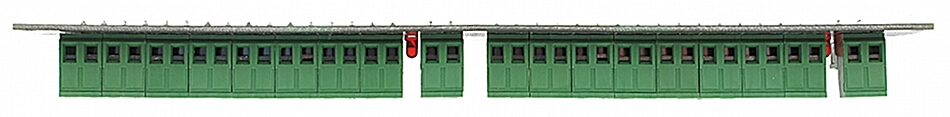

Vedere de sus
 |

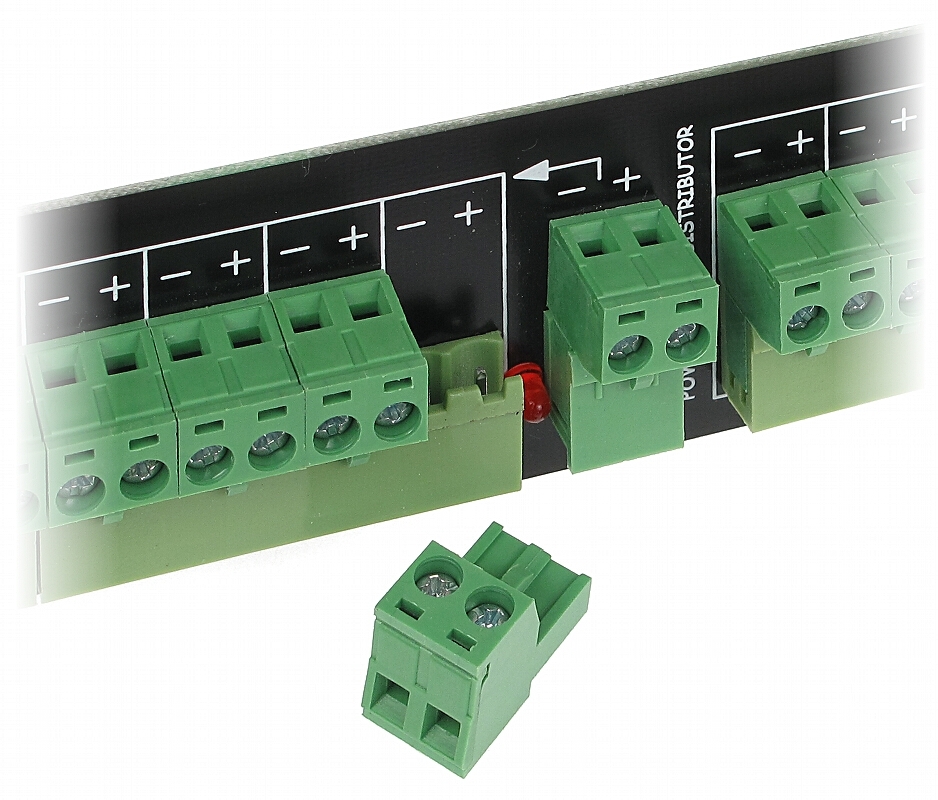

Toate terminalele sunt detașabile
 |

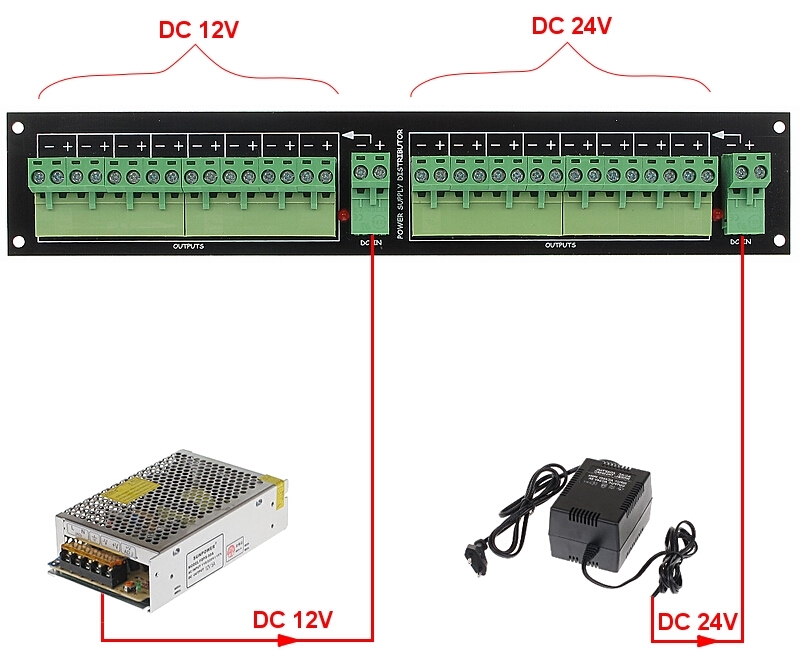

Model schemă de distribuție cu două tensiuni opționale
 |
Echipamentul LZ-16/R este proiectat să lucreze împreună cu A19-FRAME, sau poate fi montat individual

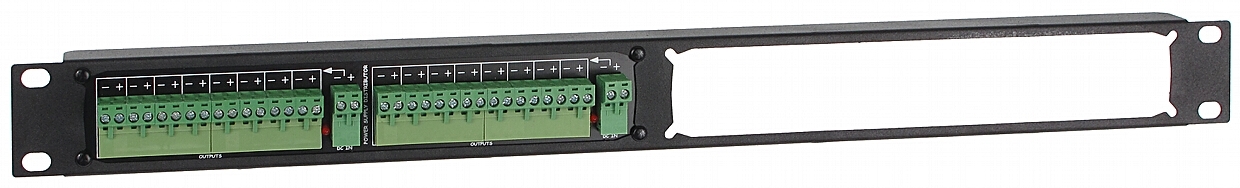

 | Pregătirea echipamentului pentru montarea în dulapul RACK. Atenţie! Pentru exemplul prezentat, cadrul A19-FRAME şi plăcuţa A19-MASK trebuie achiziţionate separat. |

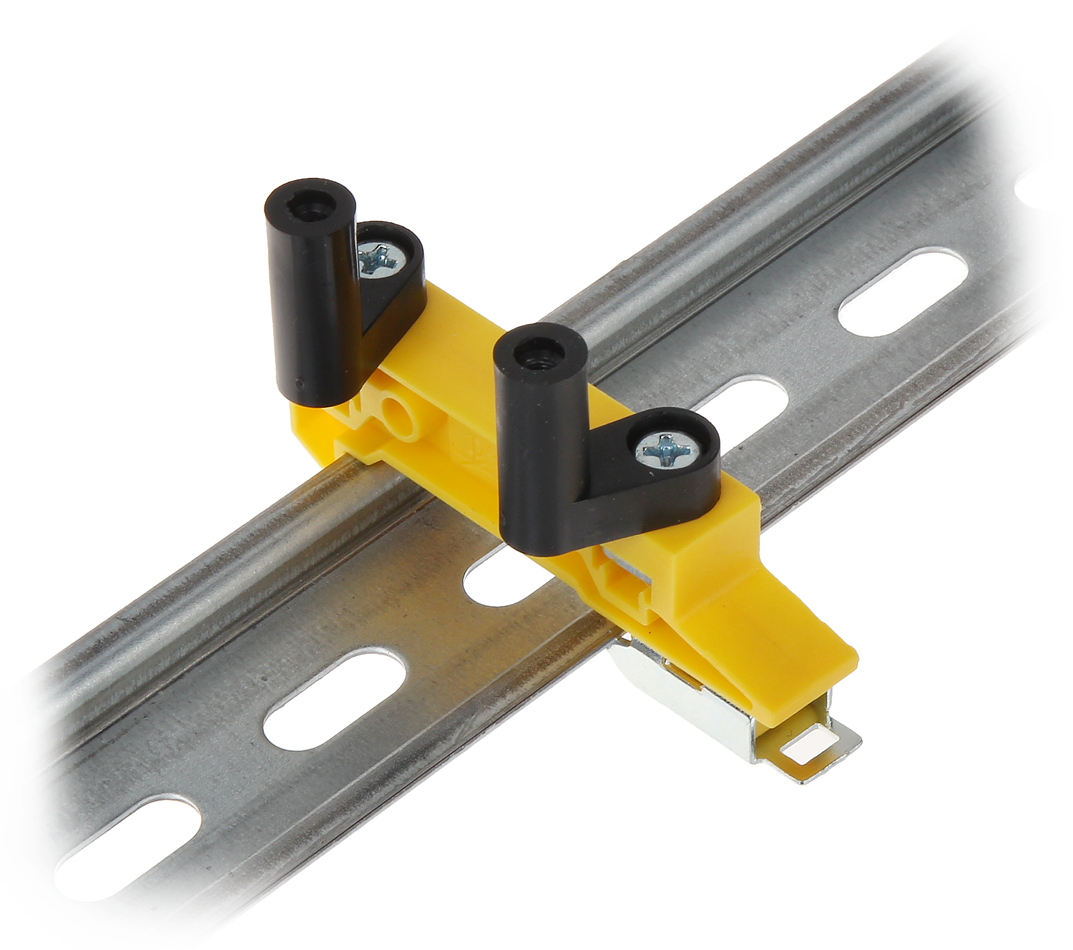

Echipamentul poate fi ușor montat pe o șină (*DIN TS-35*)
 |

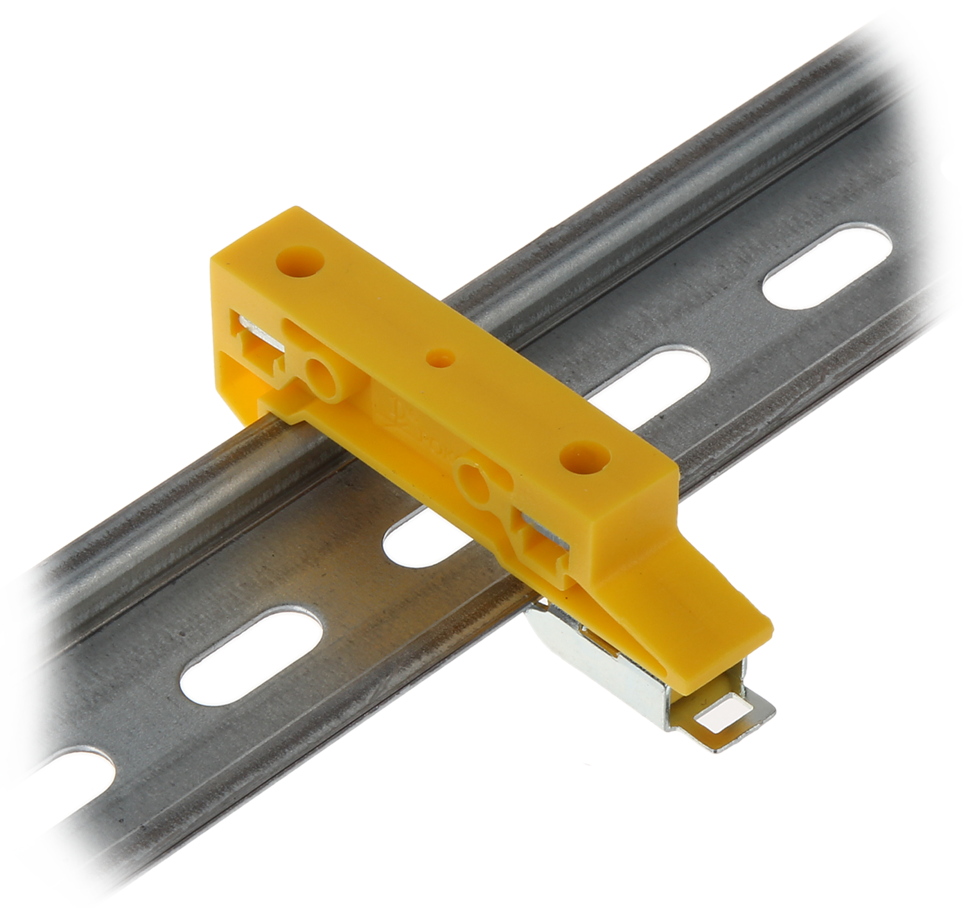

În acest scop se vor utiliza clemele WM-35 (disponibile separat)
 |

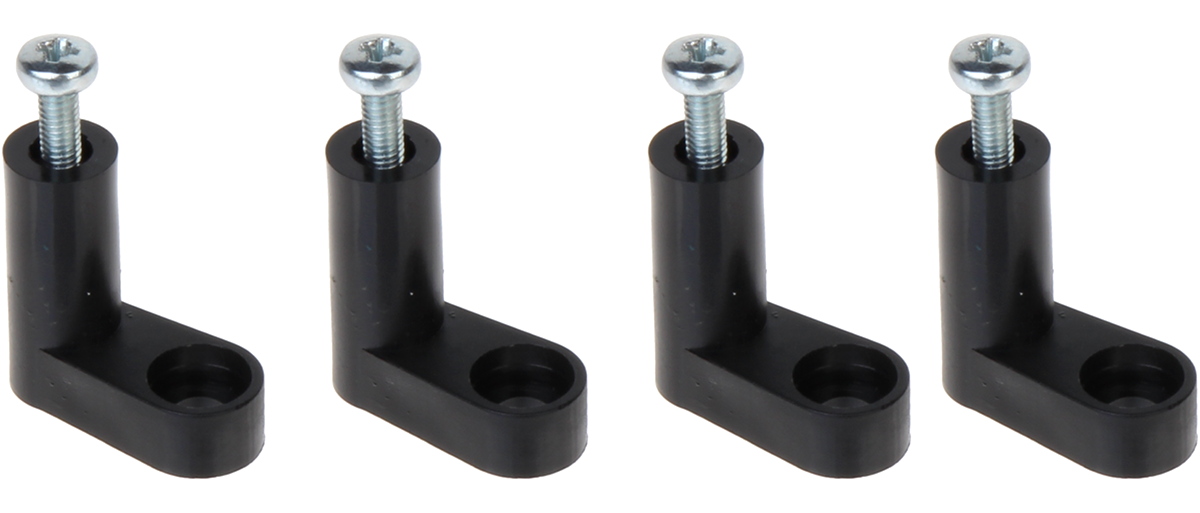

Apoi instalați LPCB-1 (incluse)
 |

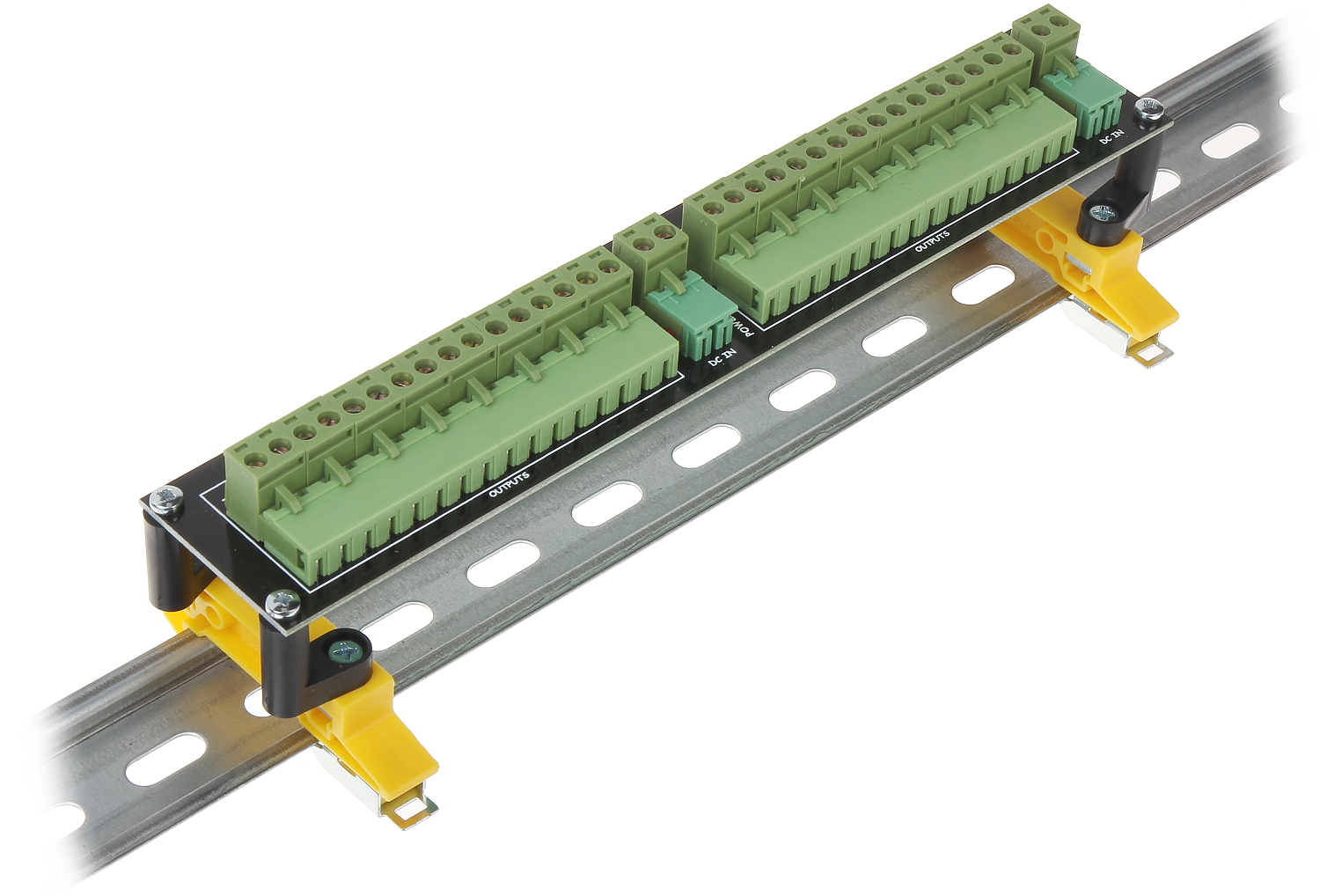

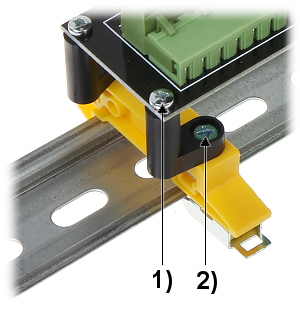

Întreg ansamblul trebuie să arate ca în imaginea de mai jos

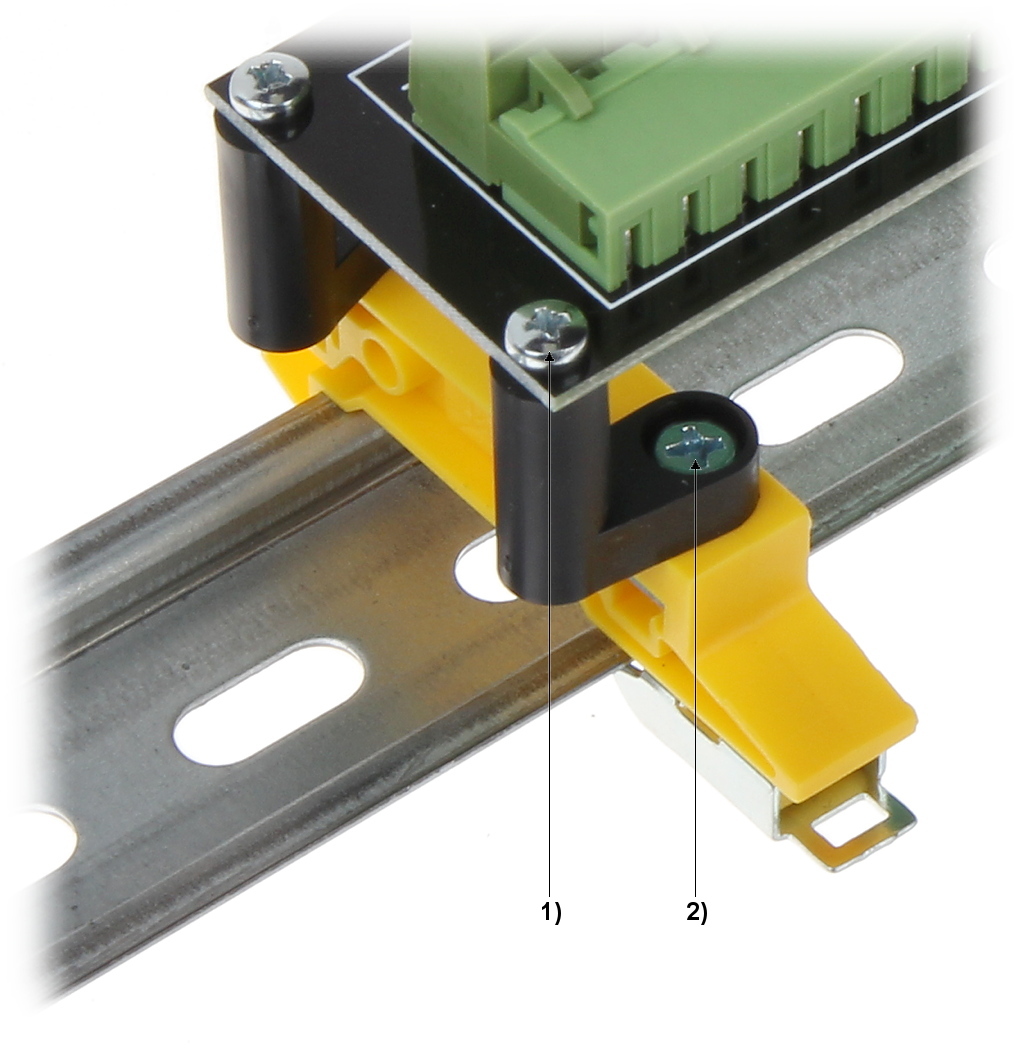

 | 1) Șurub M3 x 10 2) Șurub M4 x 12 |
În set
 |
CE Date tehnice
| Nr. Porturi | 16 |
| Curent per port | 1 A |
| Protecţie | fără |
| Rackabil | da |
