Utilizări cablu coaxial de exterior Triset-113
Cablul coaxial de calitate superioară Triset-113 E1017_200 este folosit atât în instalații individuale cât şi în instalaţii comunitare, sisteme SMATV etc., pentru distribuirea DVB-T, FM / DAB, DVB-S / S2. Datorită învelişului PE, cablul umplut cu gel poate fi folosit în instalări exterioare, de exemplu pentru conectarea antenelor plasate pe acoperişuri etc.
Cablul coaxial de calitate superioară Triset-113 E1017_200 este folosit atât în instalații individuale cât şi în instalaţii comunitare, sisteme SMATV etc., pentru distribuirea DVB-T, FM / DAB, DVB-S / S2. Datorită învelişului PE, cablul umplut cu gel poate fi folosit în instalări exterioare, de exemplu pentru conectarea antenelor plasate pe acoperişuri etc.
Conductor central din cupru cu diametrul de 1,13 mm și dublă ecranare - folie Al/PET/Al lipită pe dielectric + ecranare împletită cu acoperire de 81%.
Caracteristici distinctive:
- respectă cerinţele impuse de clasa A
- a trecut testele IEC 68-2 partea a 3-a, rezistență la căldură uscată
- conductor central de cupru de 1.13 mm
- atenuare mică
- potrivire perfectă,
- ecranare puternică - clasa A+ în aproape toată banda de funcţionare
- 81% acoperire tresă
- 5 ani garanţie
| Tip clădire | Case unifamiliale cu maxim 3 etaje | Clădiri | |
| rezidențial sau zone de incendiu | căi de evacuare | ||
| clasă de reacție la foc | de bază Eca E1015 TRISET | cu aprindere întârziată Dca-s2, d1, a1 E1016 TRISET PLUS | produse care se sting in lipsa unei flacari de intretinere si al caror aport la dezvoltarea incendiului este foarte mic B2ca-s1a, d1, a1 E1020 TRISET B2CA |
Pentru mai multe detalii despre clasele de reacție la foc ale cablurilor The CPR Directive - the new cable order
Cablurile TRISET respectă directiva Construction Products Regulation (CPR) și standardul EN 50575 ce specifică reacția la foc, metode de testare și performanțele necesare unui cablu electric sau de telecomunicații pentru a putea fi folosite în construcții.
Cablul coaxial satelit TRISET-113 PE (de exterior, cu gel, 75 ohm) este în conformitate cu standardul EN50117 şi cerinţele clasei A în toată gama de frecvenţe a transmisiei 5...3000 MHz.
Cablul E1017_200 Triset-113 PE de exterior respectă cerințele din Regulamentul Ministerului Transporturilor Construcțiilor și Economiei Maritime pentru "condiții tehnice care trebuie respectate şi ployarea acestora" din 22 noiembrie 2012, referitor la cablarea dedicată sistemelor CATV şi satelit.
Respectă normele RoHS.
| Cerinţe | Caracteristici Triset-113 | |
| Categoria RG-6 şi mai sus | Cablurile din familia Triset-113 sunt cabluri de categorie RG-6 cu calităţi peste cerinţele acestei categorii | |
| Ecranare dublă: folie de aluminiu + ecranare împletită cu acoperire ≥ 77% | Ecranare dublă: folie de aluminiu + ecranare împletită cu acoperire ≥ 81% | |
| Conductor central de cupru cu diametru mai mare de 1mm | Conductor central de cupru | |
| Clasa A | Eficienţă ecranare 0,03...1 GHz ≥ 85 dB | Eficienţă ecranare 0,03...1 GHz ≥ 90 dB 1...2 GHz ≥ 90 dB 2...3 GHz ≥ 85 dB |
| Rezistenţă ecranare < 5 mΩ/m | Rezistenţă ecranare < 4,6 mΩ/m | |
Declaraţia de conformitate a parametrilor tehnici a cablurilor TRISET-113(.pdf)
Declaration of Performance - DoP (.pdf)
Declaration of Performance - DoP (.pdf)
Cablul coaxial satelit de exterior, RG6, 75 ohm este vândut la role de:
- 100m E1017_100
- 200m E1017_200,
- 500m E1017_500,
- şi la metraj: E1017_1.
Triset-113 PE E1017_200 are 81% acoperire tresă care garantează randament ridicat de ecranare.
Cablul de înaltă calitate, dublu ecranat din categoria RG6 are conductorul interior fabricat din cupru cu un diametru de 1.13 mm, care asigură pierderi mici şi durabilitate. Miezul de cupru nu corodează iar cablul nu este rigid.
Datorită calităţii superioare şi a parametrilor excelenţi, cablul are o mare popularitate printre instalatori. O flexibilitate optimă a mantalei permite o instalare ușoară în conducte de cablu şi cutii de instalare.
Cablul este fabricat conform unei discipline tehnologice stricte, cu toleranţe restrânse.
Pentru a asigura cablul în unghiul minim de curbare se recomandă instalarea cablului în tuburi riflate.
Parametrii detaliaţi ai cablurilor TRISET-113 (.pdf)
Eficienţa ecranării cablului TRISET-113 în gama de frecvenţă 30-3000 MHz
şi cerinţele pentru clasa A
Transferul de impedanţă al cablului TRISET-113 în gama 5-30 MHz
şi cerinţele pentru clasa A
Atenuarea în gama de frecvenţe 5-2400 MHz
Pierderi retur în gama de frecvenţe 5-2400 MHz
Viteza de propagare a semnalului în gama de frecvenţe 5-2400 MHz
Creșterea atenuarii după testul de îmbătrânire accelerată (IEC68-2-3) este mai mică de 5%
Cablurile coaxiale sunt supuse unui proces natural de imbătrânire, care duce la creşterea atenuării. Calitatea unui cablu în procesul de îmbătrânire accelerată este testată conform standardului IEC68-2-3. Cablul Triset a trecut testul, iar calitatea acestuia este garantată de o garanție de 5 ani.
Parametrii cablurilor TRISET-113 în detaliu (.pdf)
Conform standardului EN50117 , cablurile coaxiale sunt incadrate in functie de ecranare in urmatoarele categorii: C, B, A, A+, A++.
Luând în considerare cabluri pentru sisteme de antene, Triset 113 are cea mai mare eficiență de ecranare, între A și A +.
Clase de ecranare
| Clasă\gamă de frecvenţă | 5-30 MHz [mΩ/m] | 30-1000 MHz [dB] | 1-2 GHz [dB] | 2-3 GHz [dB] |
| C | 50 | 75 | 65 | 55 |
| B | 15 | 75 | 65 | 55 |
| A | 5 | 85 | 75 | 65 |
| A+ | 2.5 | 95 | 85 | 75 |
| A++ | 0.9 | 105 | 95 | 85 |
Preţ pentru 200m cablu coaxial satelit TRISET-113 PE (de exterior, cu gel, 75 ohm)
| Tip produs | Cablu coaxial | ||
| Tip | TRISET 113 | ||
| Lungime cablu | m | 200 | |
| Utilizare | Exterior | ||
| Clasă cablu | RG-6 | ||
| Clasă CPR | FCA | ||
| Cablu cu gel | Da | ||
| Proprietăți fizice | |||
| Impedanță | Ohm | 75 | |
| Clasă ecranare | A | ||
| Impedanta de transfer TI | mΩ/m | <5 | |
| Conductor | Material | Cupru | |
| Conductor | Diametru | mm | 1,13 |
| Dielectric | spumare | Fizic | |
| Dielectric | Diametru | mm | 4,8 |
| scut | |||
| Nr. straturi | 2 | ||
| Prima folie | legat de dielectric | Da | |
| Prima folie | Material | Al/PET/Al | |
| Dimensiuni | μm | 30/12/30 | |
| grosime totală | μm | 75 | |
| Tresă | Material | Aluminiu | |
| Tresă | diametrul firului | mm | 0,12 |
| Nr. de fire | buc. | 24 × 6 | |
| unghi de înfăşurare | grad | 19,34 | |
| acoperire împletitură | % | 81 | |
| manta | Material | PE | |
| manta | grosime | mm | 0,8 |
| Diametru | mm | 6,8 | |
| Culoare | Negru | ||
| Parametri electrici | |||
| Rezistență la 20°C | Ω/km | 16,85 | |
| capacitate | pF/m | 52 | |
| Factorul de reducere a undelor | % | 84 | |
| Proprietăți mecanice | |||
| Temp. funcționare | °C | -30...+70 | |
| Temperatură instalare | °C | -5...+40 | |
| Raza minimă de îndoire | mm | 35 singur 70 repetat | |
| Ambalaj | |||
| Bobina | Diametru | mm | 290 |
| Bobina | Lăţime | mm | 200 |
| diametrul orificiului bobinei | mm | 120 | |
| Lungime cablu | m | 200 | |
 |

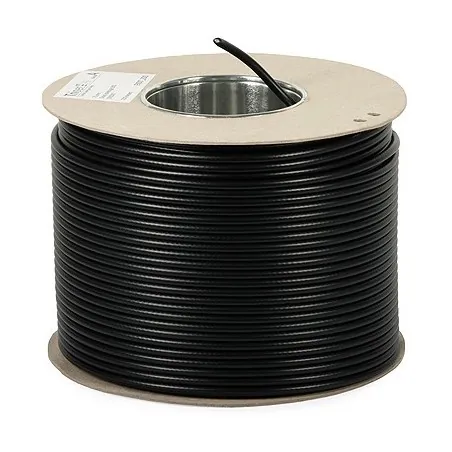

Cablu coaxial satelit TRISET-113 PE (de exterior, cu gel, 75 ohmi, clasă A)
|
Cablu coaxial satelit TRISET-113 PE (de exterior, cu gel, 75 ohmi, clasă A)
|
Cablu coaxial satelit TRISET-113 PE (de exterior, cu gel, 75 ohmi, clasă A)
|
Cablu coaxial satelit TRISET-113 PE (de exterior, cu gel, 75 ohmi, clasă A)
|
