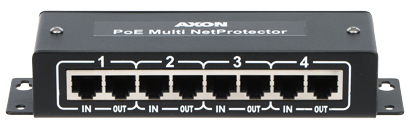

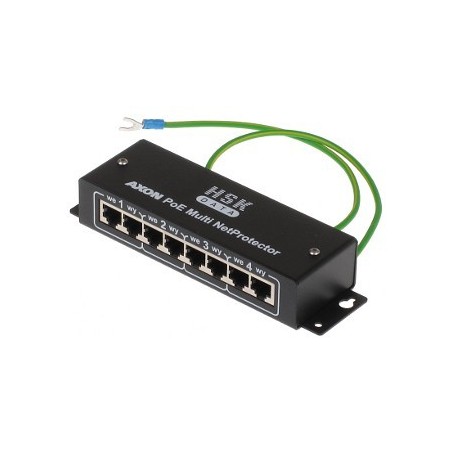

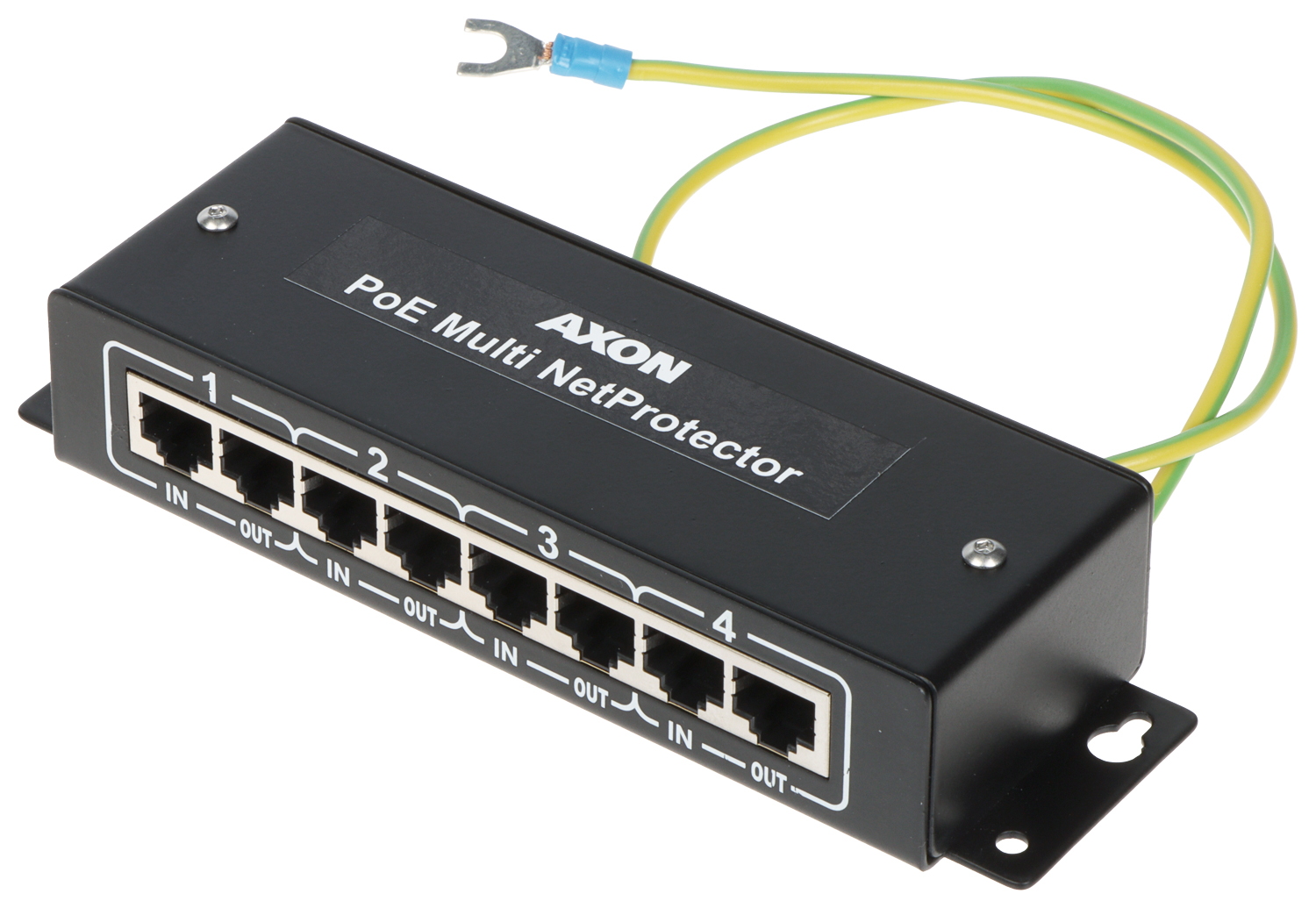

AXON-POE-MULTINET este un echipament multi-canal produs de firma AXON care protejează împotriva supratensiunii echipamentele conectate la reţelele Ethernet 10/100 Mb/s şi alimentate de la distanţă prin tehnologia PoE.

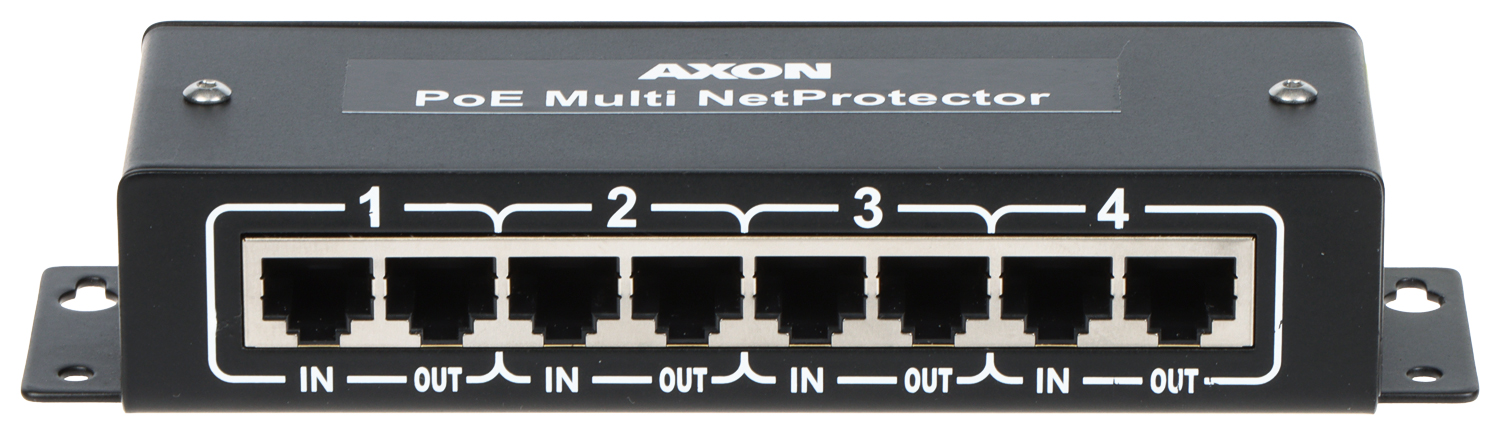

Fiecare din cele 4 canale PoE Multi NetProtector conţine 2 căi – calea de transmitere a datelor (liniile 1-2, 3-6) şi calea de alimentare (liniile 4-5, 7-8) Pentru a crește curentul maxim, pinii 4 și 5, și 7 și 8 sunt legați împreună.

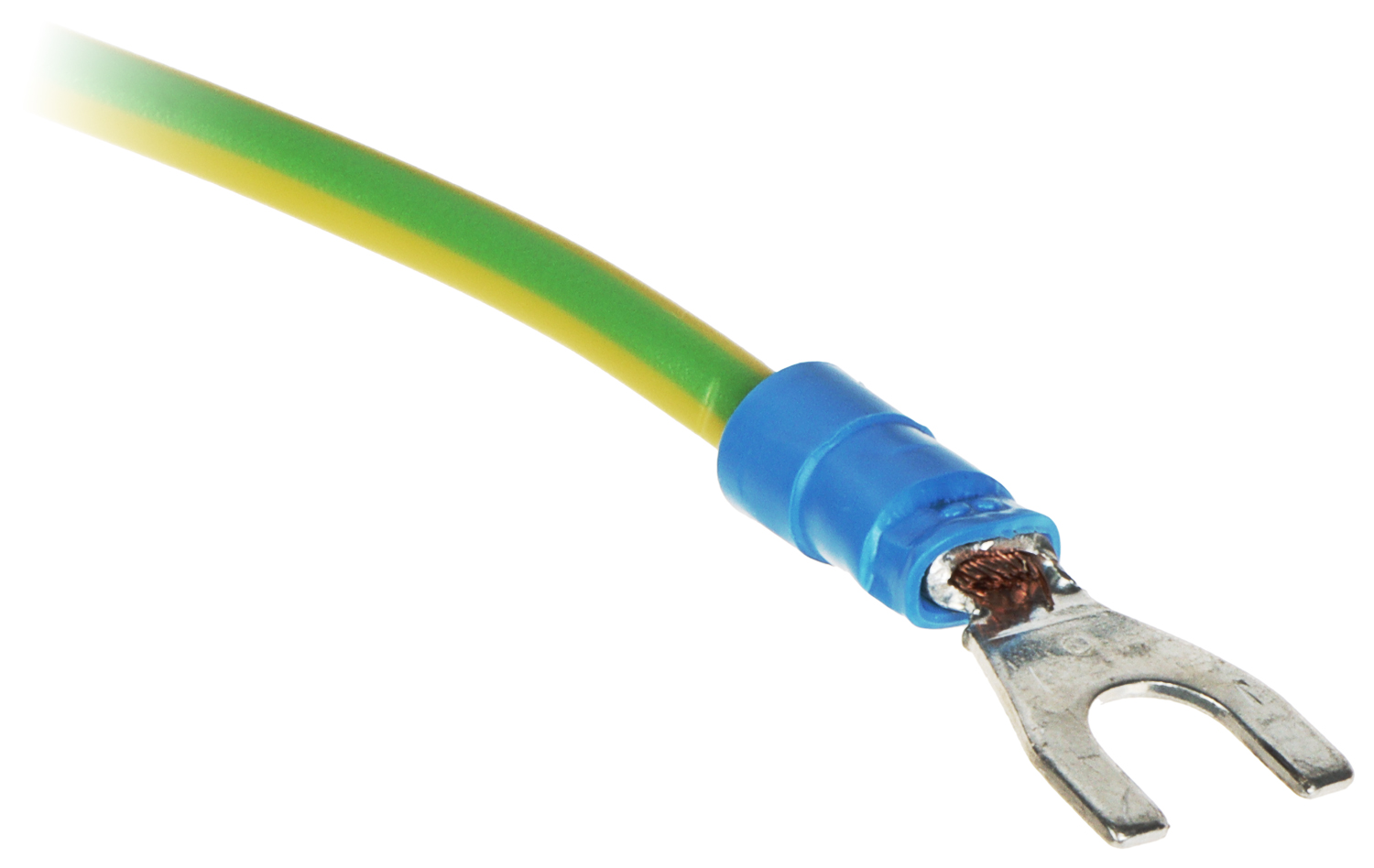

Pentru ca ecranarea oferită de cablurile FTP să fie eficientă, toate elementele rețelei, cablu, prizele și conectorii RJ-45 trebuie să fie ecranate și ecranările conectate corect. Ecranarea prizei este conectată la împământare. Condiţia de funcţionare corectă a AXON-POE-MULTINET este conectarea acestuia la împământare sau la un cablu de protecţie PE.

Calea de semnal - liniile 1, 2, 3, 6:
Tensiune nominală: 5 V
Tensiune maximă: 6 V
Nivel de protecție linie-linie: 40 V - 1 kV/µs
Nivel tensiune de protecţie linie-împământare: 600 V - 1 kV/µs
Curent nominal de descărcare (linie-linie): 20 A (10/1000µs)
Curent nominal de descărcare (linie-împământare): 20 A (10/1000µs)
Liniile de alimentare - firele 4, 5 şi 7, 8:
Tensiunea nominală de alimentare: 50 V
Tensiunea maximă de alimentare: 56 V
Curent nominal: 400 mA
Tensiune de protecţie linie-linie (alimentare): 95 V - 1 kV/µs
Tensiune de protecţie linie-împământare (alimentare): 1000 V (1.2/50µs)
Curent de descărcare linie-linie pentru alimentare: 10 A (10/1000µs)
Curent nominal de descărcare linie-împământare (alimentare): 2 kA (8/20µs)
Standard de protecţie: Conform PN-EN61643-21
Informaţii generale:
Număr de canale: 4
Tip conectori: RJ45 (8P8C)

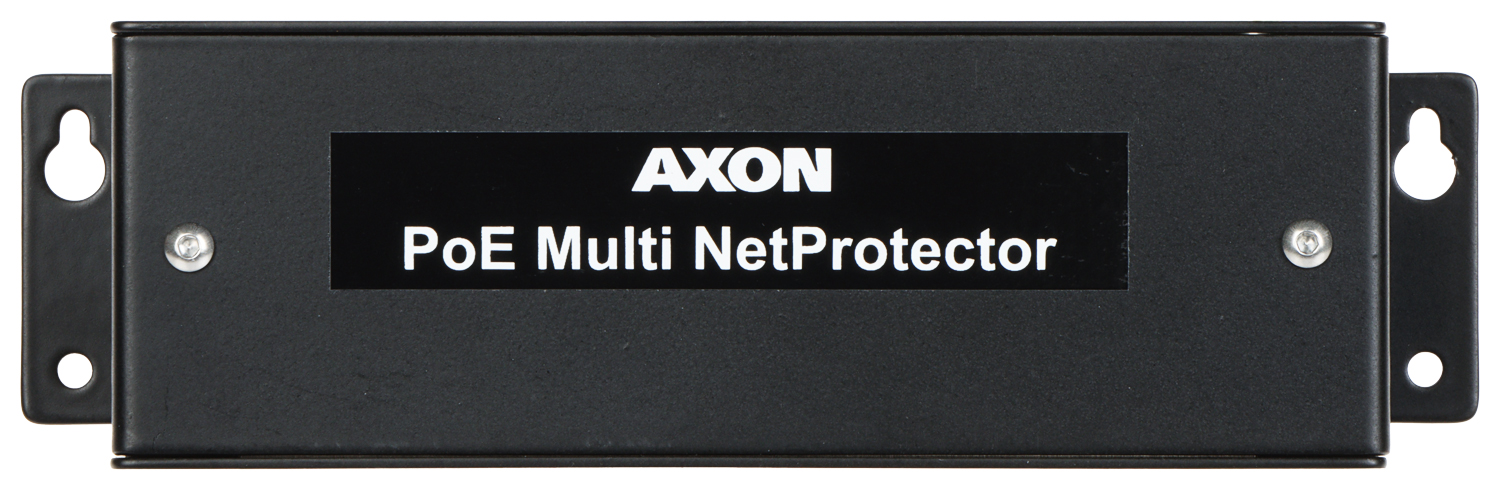

Carcasă: Metalică, neagră
Posibilitatea de montare în cadrul sistemului Rack: Nu
Dimensiuni: 167x50x32mm
Greutate: 0.33 kg
Garanţie: 2 ani

Specificații

Calea de semnal - liniile 1, 2, 3, 6:
Tensiune nominală:
5 V
Tensiune maximă:
6 V
Nivel de protecție linie-linie:
40 V - 1 kV/µs
Nivel tensiune de protecţie linie-împământare:
600 V - 1 kV/µs
Curent nominal de descărcare (linie-linie):
20 A (10/1000µs)
Curent nominal de descărcare (linie-împământare):
20 A (10/1000µs)
Liniile de alimentare - firele 4, 5 şi 7, 8:
Tensiunea nominală de alimentare:
50 V
Tensiunea maximă de alimentare:
56 V
Curent nominal:
400 mA
Tensiune de protecţie linie-linie (alimentare):
95 V - 1 kV/µs
Tensiune de protecţie linie-împământare (alimentare):
1000 V (1.2/50µs)
Curent de descărcare linie-linie pentru alimentare:
10 A (10/1000µs)
Curent nominal de descărcare linie-împământare (alimentare):
2 kA (8/20µs)
Standard de protecţie:
Conform PN-EN61643-21
Informaţii generale:
Număr de canale:
4
Tip conectori:
RJ45 (8P8C)
Carcasă:
Metalică, neagră
Posibilitatea de montare în cadrul sistemului Rack:
Nu
Dimensiuni:
167  x 50  x 32 mm
Greutate:
0.33 kg
Garanţie:
2 ani
