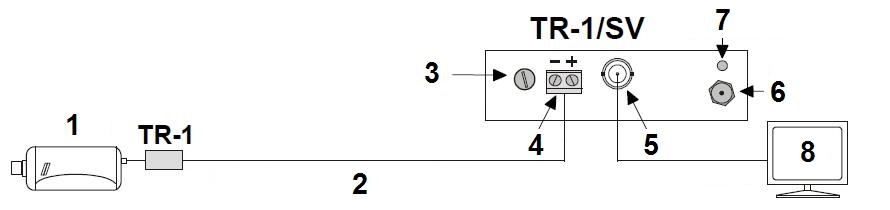

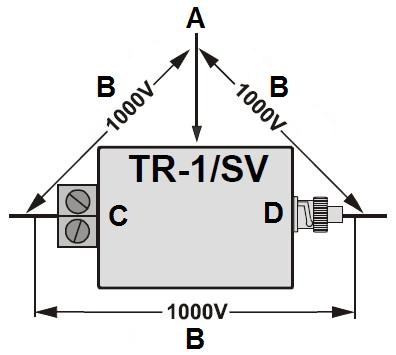

TR-1/SV este destinat transmiterii semnalului video de la o cameră de supraveghere analogică HD printr-un cablu de rețea UTP/FTP în loc de cablu coaxialSepararea galvanică între intrare, ieşire şi alimentare protejează echipamentul împotriva diferenţelor de potenţialDiferenţa de tensiune dintre mase poate apărea de exemplu, în cazul unei linii de alimentare lungi şi a alimentării mai multor camere de la mai multe alimentatoare
Acesta adaptează impedanţa cablului coaxial 75Ω la impedanţa cablului de rețea de 100Ω permițând transmisia semnalului video până la 400m (cablu UTP categoria 5) şi elimină interferenţeleSe vor conecta corect terminalele (+) şi (-)Conectarea inversă va duce la distorsionarea imaginii
| Standard: | CVBS - PAL, NTSC |
| Bandă video: | max. 400 m UTP cat. 5e |
| Tip echipament: | Activ |
| Gama de tensiuni pentru cablu coaxial de 75Ω (CVBS): | 1 Vpp |
| Alimentare: | 12 V DC / 90 mA |
| Număr de canale: | 1 |
| Bandă video: | 0 .. 9 MHz ( -3 dB ) |
| CMRR (dB @ 5MHz): | 50 dB |
| Impedanţa prizei coaxiale: | 75 Ω |
| Impedanţă intrare simetrică: | 100 Ω |
| Opto-izolare între intrare şi ieşire: | 1000 V ( vârf ) |
| Separare galvanică între alimentare, ieşiri şi intrări de semnal: | 1000 V ( vârf ) |
| Tip conector coax: | BNC Priză |
| Conector intrare torsadată: | Reglete |
| Temperatură de lucru: | -50 °C .. 55 °C |
| Umiditatea relativă permisă: | < 95 % |
| Greutate: | 0.095 kg |
| Dimensiuni: | 117x30x62mm |
| Garanţie: | 3 ani |
| Producător: | DELTA |
Specificații
| Standard: | |
| Bandă video: | max. 400 m UTP cat. 5e |
| Tip echipament: | Activ |
| Gama de tensiuni pentru cablu coaxial de 75Ω (CVBS): | 1 Vpp |
| Alimentare: | 12 V DC / 90 mA |
| Număr de canale: | 1 |
| Bandă video: | 0 ... 9 MHz ( -3 dB ) |
| CMRR (dB @ 5MHz): | 50 dB |
| Impedanţa prizei coaxiale: | 75 Ω |
| Impedanţă intrare simetrică: | 100 Ω |
| Opto-izolare între intrare şi ieşire: | 1000 V ( vârf ) |
| Separare galvanică între alimentare, ieşiri şi intrări de semnal: | 1000 V ( vârf ) |
| Tip conector coax: | BNC Priză |
| Conector intrare torsadată: | Reglete |
| Temperatură de lucru: | -50 °C ... 55 °C |
| Umiditatea relativă permisă: | < 95 % |
| Greutate: | 0.095 kg |
| Dimensiuni: | 117x30x62mm |
| Garanţie: | 3 ani |
| Producător: | DELTA |
