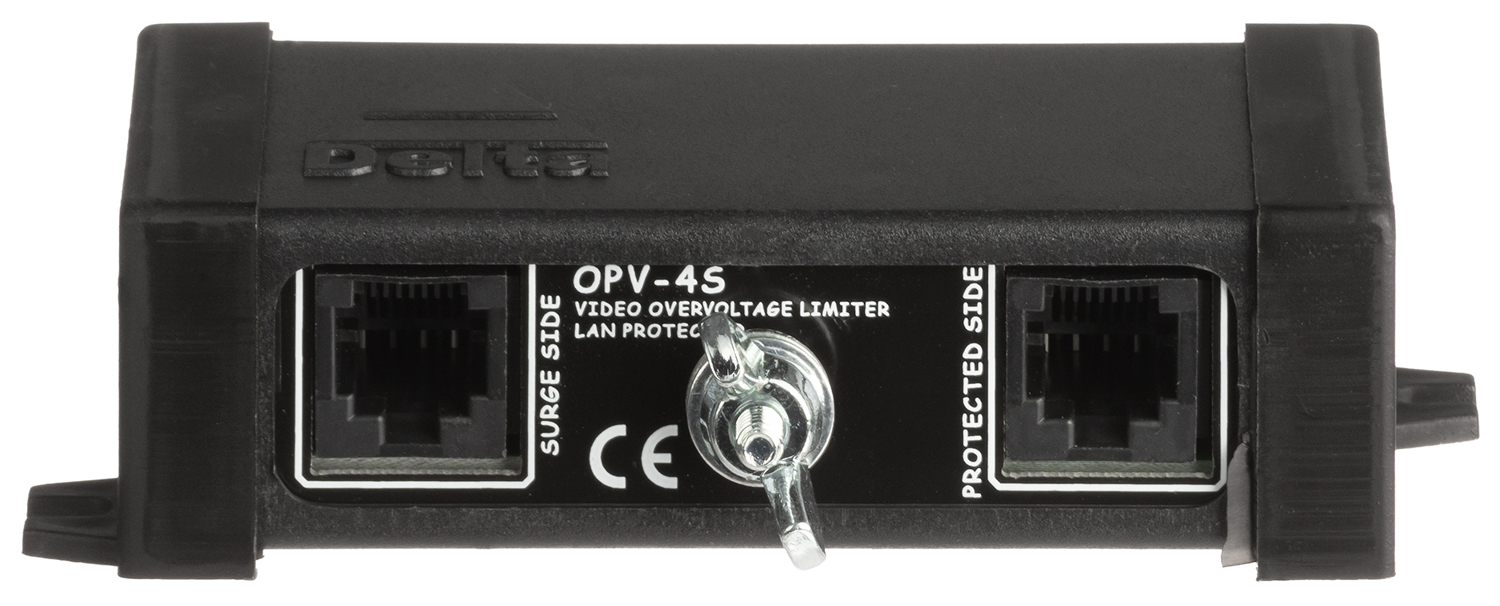

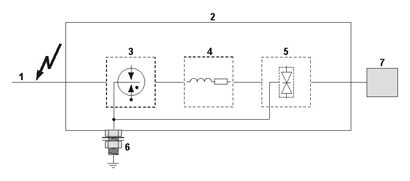

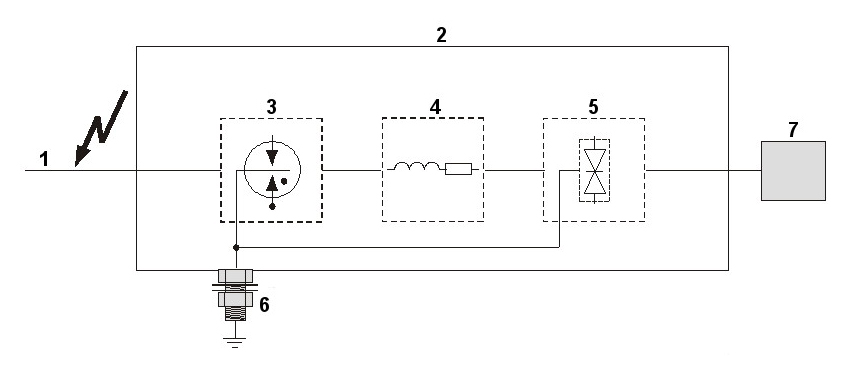

- Limitatorul de supratensiune OPV-4S protejează eficient linia de transmisie, prin transmiterea la împământare a curentului în exces, asigurând astfel o protecţie împotriva supratensiunilor în echipamentele electronice

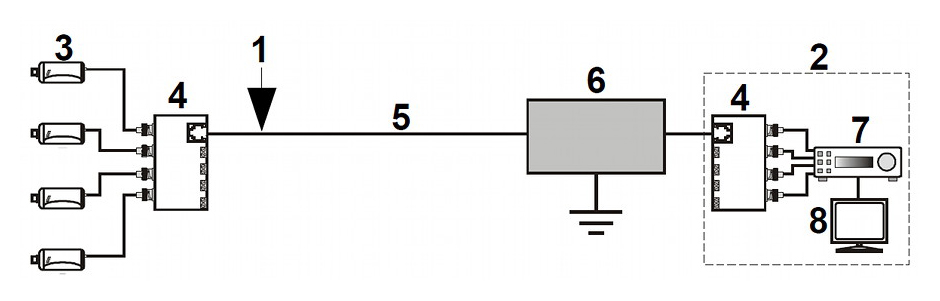

- Echipamentul este destinat aplicaţiilor care transmit semnalul video diferențial, cu ajutorul cablului UTP
- OPV-4S nu afectează calitatea semnalului şi este un echipament pasiv ce nu necesită alimentare
- ATENŢIE! Înainte de instalare trebuie să citiţi următoarele recomandări: Conectările nu pot fi efectuate în timpul furtunilor. OPV-4S se conectează la o instalaţie de împământare de bună calitate. Limitatorul trebuie amplasat cât mai aproape de echipamentul protejat
| Standard: | AHD - 5 Mpx, HD-CVI - 8 Mpx 4K UHD, HD-TVI - 5 Mpx, CVBS - PAL / NTSC |
| Pragul tensiunii de protecţie (fir-fir): | > 2.4 V |
| Pragul de tensiune (fir - împământare): | > 18.4 V |
| Curentul maxim de descărcare (8/20µS): | 5 kA |
| Impedanţa serie per linie: | 1 Ω |
| Capacitatea: | 7 pF |
| Timp de reacție: | 15 ns |
| Împământare: | şurub 5mm |
| Număr de canale: | 4 |
| Firele protejate din conectorul RJ-45: | 1, 2, 3, 4, 5, 6, 7, 8 |

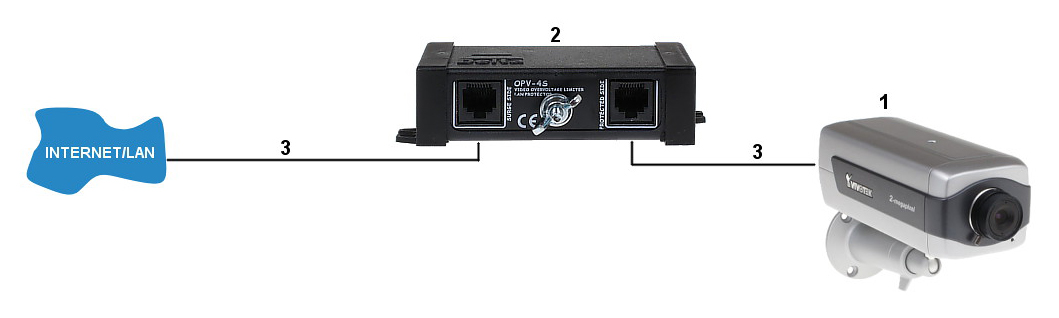

| Utilizare: | echipament video cu transmisie simetrică echipamente de reţea Ethernet 10/100: camere IP, hub, switch, router ş.a. |
| Tip conectori UTP de intrare/ieşire: | RJ-45 (8-pini, 4 perechi) |
| Temperatură de lucru / umiditate relativă: | -50 °C ... 55 °C / < 95 % |
| Dimensiuni (lăţime/înălţime/adâncime)/greutate: | 120 mm x 30 mm x 60 mm / 0.08 kg |
| Producător: | DELTA |
| Garanţie: | 3 ani |
Specificații
- Pragul tensiunii de protecţie (fir-fir):
- > 2.4 V
- Pragul de tensiune (fir - împământare):
- > 18.4 V
- Curentul maxim de descărcare (8/20µS):
- 5 kA
- Impedanţa serie per linie:
- 1 Ω
- Capacitatea:
- 7 pF
- Timp de reacție:
- 15 ns
- Împământare:
- şurub 5mm
- Număr de canale:
- 4
- Firele protejate din conectorul RJ-45:
- 1, 2, 3, 4, 5, 6, 7, 8
- Utilizare:
- echipament video cu transmisie simetrică
- echipamente de reţea Ethernet 10/100: camere IP, hub, switch, router ş.a.
- Tip conectori UTP de intrare/ieşire:
- RJ-45 (8-pini, 4 perechi)
- Temperatură de lucru / umiditate relativă:
- -50 °C ... 55 °C / < 95 %
- Dimensiuni (lăţime/înălţime/adâncime)/greutate:
- 120 mm x 30 mm x 60 mm / 0.08 kg
- Producător:
- DELTA
- Garanţie:
- 3 ani
