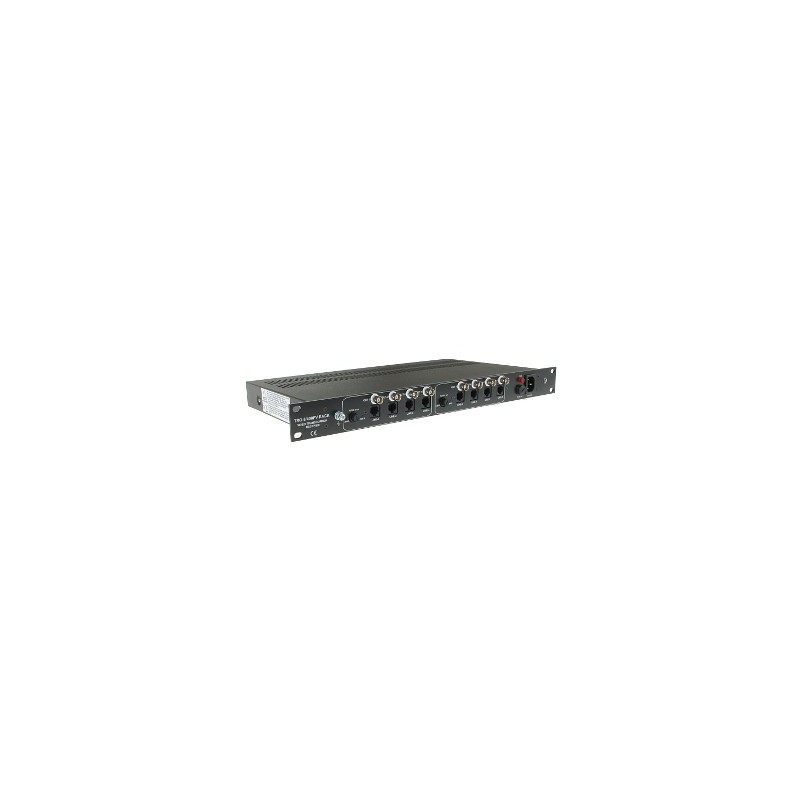

VIDEO BALUN TRO-8/400PV-RACK

TRO-8/400PV-RACK

24 de luni

DELTA

Standard: AHD - 5 Mpx, HD-CVI - 8 Mpx 4K UHD, HD-TVI - 8 Mpx 4K UHD, CVBS - PAL, NTSC ; Tip echipament: Activ / Receptor ; Număr de canale: 8 Video + DC ; Tensiune ieşire: max. 40 V ;

Detalii

Nivel stoc:
>

Preț  1 316,02 Lei (1 105,90 Lei fără TVA)

SEAP


Transport GRATUIT*

TRO-8/400PV-RACK este destinat alimentării cu curent continuu şi preluării semnalului video din 8 echipamente TRN-1/400 (transformatoare video – emiţătoare) cu ajutorul cablului de Internet (UTP, FTP) la o distanţă de până la 400 de metri. Limitatorul de supratensiune TRO-8/400PV-RACK protejează eficient linia de transmisie, prin transmiterea la împământare a curentului în exces, asigurând astfel o protecţie împotriva supratensiunilor în echipamentele electronice.

Semnalele de la camere sunt conectate la intrarea emiţătorului TRN-1/400, după care se transmit la receptorul TRO-8/400PV-RACK cu ajutorul unui cablu de reţea. Atât emiţătorul cât şi receptorul adaptează impedanţa cablului coaxial 75Ω la impedanţa cablului de rețea, ceea ce asigură transmiterea semnalului la până la 400 de metri. Receptorul TRO-8/400PV-RACK transmite prin cablu o tensiune nestabilizată (maxim 40V DC), care în transmiţător TRN-1/400 este stabilizată până la valoarea 12V DC, permiţând alimentarea camerelor cu termostat.

Toţi parametrii se referă la cablul de rețea de categoria 5 cu fire din cupru de diametru 0,5mm (24 AWG).

Standard:
  • AHD - 5 Mpx,
  • HD-CVI - 8 Mpx 4K UHD,
  • HD-TVI - 8 Mpx 4K UHD,
  • CVBS - PAL, NTSC
  • Tensiune intrare:230 V AC
    Tip echipament:Activ / Receptor
    Număr de canale:8 Video + DC
    Gama de tensiuni pentru cablu coaxial de 75Ω (CVBS):Vpp
    Curent ieşire:2 A @ LINE 1  ... 4
    2 A @ LINE 4  ... 8
    Bandă video:
  • 250 m @ 720p - UTP cat. 5e
  • 150 m @ 1080p - UTP cat. 5e
  • 400 m @ CVBS - PAL / NTSC - UTP cat. 5e
  • Afișaj LED:LED-urile verzi PWR-1 sau PWR-2 semnalizează arderea siguranței FUSE
    LED-urile verzi I-MAX se aprind în cazul unui curent mai mare de 2A
    Tensiune ieşire:max. 40 V
    Atenuare:
  • 4.43 MHz @ 0.73 dB
  • 11 MHz @ 1.24 dB
  • 21 MHz @ 2.16 dB
  • 38 MHz @ 3.35 dB
  • 42 MHz @ 3.54 dB
  • 67.5 MHz @ 3.72 dB
  • Caracteristici principale:Siguranţă temporizată 5  x 20  4 A / 250 V
    Impedanţă intrare simetrică:100 Ω
    Limitator de supratensiune a alimentării:1000 V
    Curentul maxim de descărcare (8/20µS):5 kA
    Împământare:şurub 5mm
    Limitator de supratensiune video:
    Firele protejate din conectorul RJ-45:1  ... 6
    7  ... 8
    Tip conectori:8  x BNC Mamă Video
    Pragul tensiunii de protecţie (fir-fir):> 47 V
    > 2.4 V
    Conector intrare torsadată:8  x RJ-45 (8-pini, 4 perechi) Mamă
    Pragul de tensiune (fir - împământare):> 47 V
    > 18.4 V
    Timp de reacție:15 ns
    15 ns
    Capacitatea:< 7 pF
    Tip carcasă:RACK 19", 1U
    Umiditatea relativă permisă:< 95 %
    Temperatură de lucru:-50 °C ... 55 °C
    Curentul furnizat în funcție de distanță:LINE 1  ... 4
    420 m @ 4  x 750 mA
    440 m @ 3  x 750 mA + 1200 m @ 1  x 250 mA
    480 m @ 2  x 750 mA + 1400 m @ 2  x 250 mA
    480 m @ 1  x 750 mA + 1500 m @ 3  x 250 mA
    1700 m @ 4  x 250 mA

    LINE 5  ... 8
    420 m @ 4  x 750 mA
    440 m @ 3  x 750 mA + 1200 m @ 1  x 250 mA
    480 m @ 2  x 750 mA + 1400 m @ 2  x 250 mA
    480 m @ 1  x 750 mA + 1500 m @ 3  x 250 mA
    1700 m @ 4  x 250 mA
    Greutate:4.200 kg
    Dimensiuni:483  x 44  x 245 mm
    Garanţie:3 ani
    Producător:DELTA
    Vedere din față
    Vedere din spate
    Ordinea firelor în conectorul RJ-45*

    1) alb/portocaliu - \"+\" alimentare DC 40V

    2) portocaliu - \"-\" alimentare DC 40V

    3) alb/verde - \"+\" alimentare DC 40V

    4) albastru - \"-\" alimentare DC 40V

    5) alb/albastru - \"+\" alimentare DC 40V

    6) verde - \"-\" alimentare DC 40V

    7) alb/maro - semnal cameră (+)

    8) maro - semnal cameră (-)

    Diagrama de conectare

    1) Monitor

    2) ~230V AC

    3) Cablu UTP

    4) Cablul

    5) Alimentare cameră 12V DC

    6) Semnal video dispre cameră

    Schema bloc

    1) Ieşire video

    2) Alimentare 230V

    3) Transformator video TR-1

    4) Limitator de supratensiune video

    5) Alimentator/Injector 40V

    6) Limitator de supratensiune alimentare 40V

    7) Video

    8) Alimentare

    9) Cablu UTP

    Schema de funcţionare a ieşirilor de tensiune

    1) Alimentare

    2) Siguranţă

    3) Neon

    4) Transformatoare

    5) Semnalizare ardere siguranţă

    6) Semnalizare supraîncărcăre (se aprinde la I > 2A)

    Schema de funcţionare a limitatoarelor de supratensiune

    1) Supratensiune

    2) Numerele pinilor pentru conectorul RJ-45

    3) Protector cu gaz

    4) Circuit de întârziere

    5) Diode de protecţie

    6) Şurub pentru împământare

    7) 40V DC

    8) Video

    În set

    Caracteristica de frecvenţă şi amplitudine - 2 transformatoare conectate slab (RF PWR OUT = 0 dBm)

    VIDEO BALUN TRO-8/400PV-RACK
