- AXON-VIDEO-TWIST este destinat protecţiei împotriva supratensiunii pentru camere şi înregistratoare DVR analogice în sistemele CCTV care folosesc cablu UTP pentru transmiterea semnalului video
- Echipamentul este un element de protecţie special, cu două nivele de asigurare
- Primul nivel utilizează elementede protecție de înaltă tensiune cu gaz, limitează suprasarcinile dintre linia de transmisie şi PE prin descărcarea tensinunii suplimentare în pământ
- Al doilea nivel de protecție este compus din elemente semiconductoare rapide ce elimină suprasarcina care poate apărea între cablurile din linia de transmisie

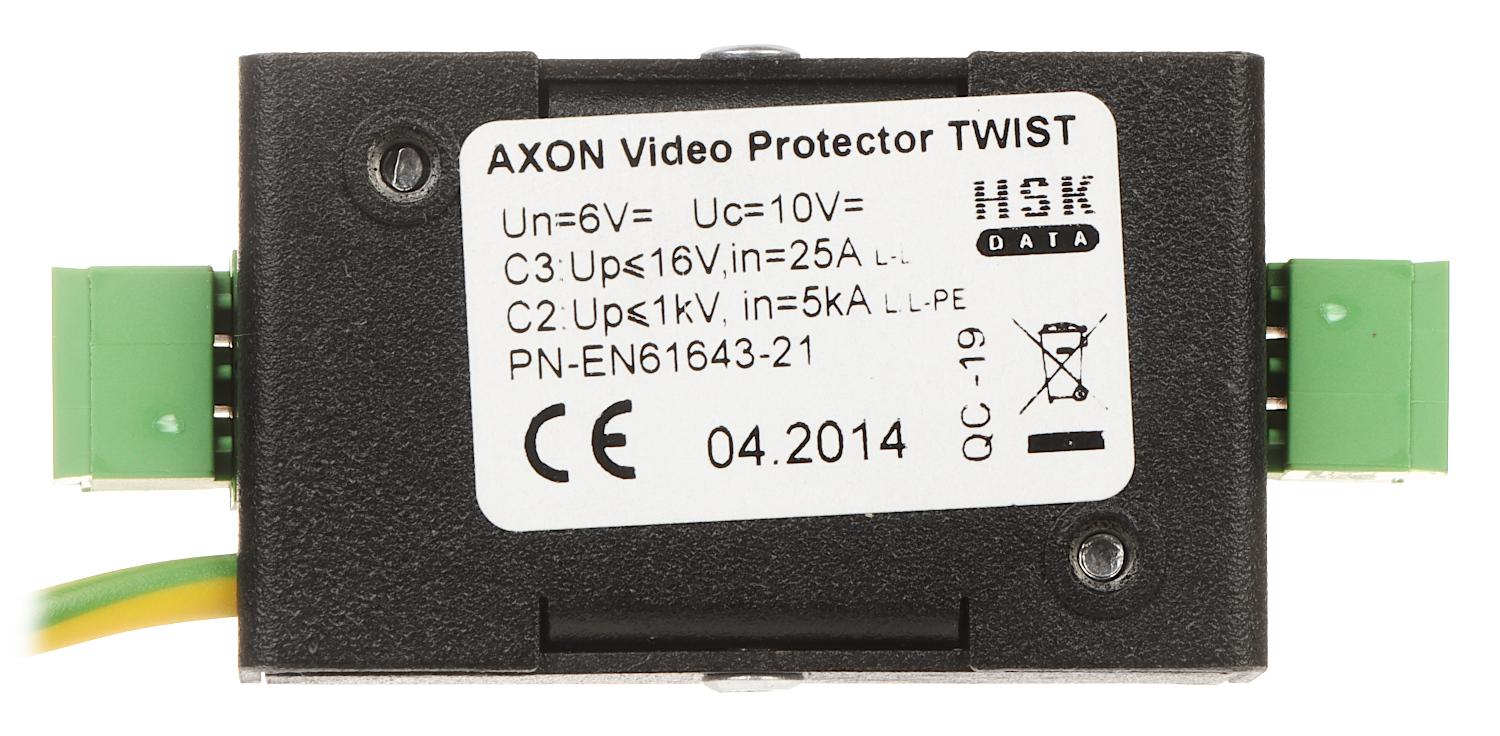

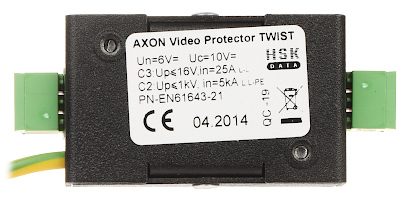

- AXON-VIDEO-TWIST este montat într-o carcasă metalică ecranată

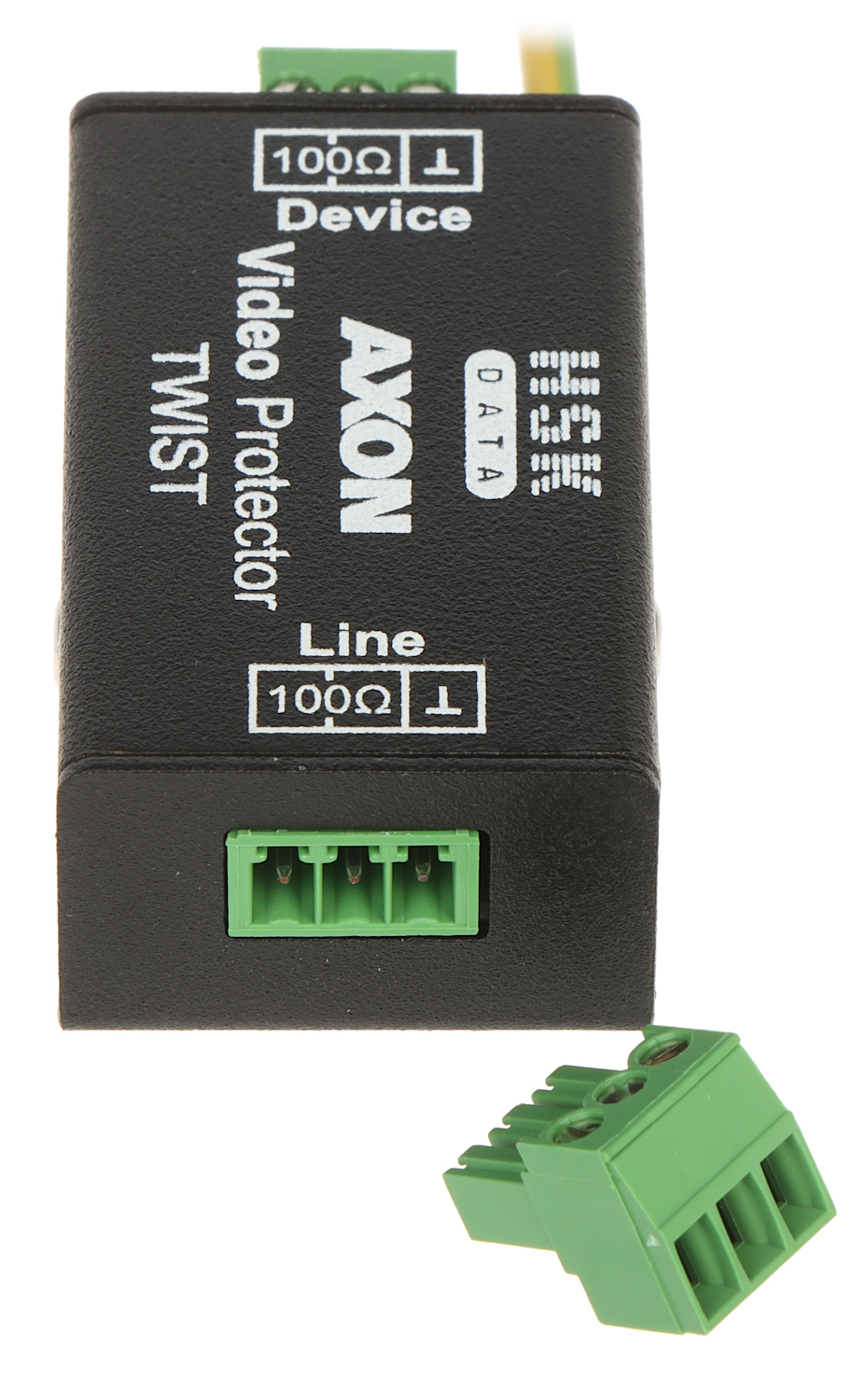

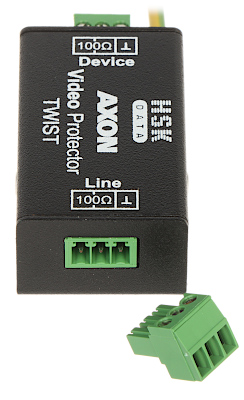

- Pentru fixarea firelor se folosesc reglete
- Terminalele de "100 Ω" se folosesc la conectarea perechilor de fire de transmisie din cablu, iar cel de-al treilea terminal poate fi folosit în caz de necesitate pe post de masă sau continuarea ecranului cablurilor FTP
- Pinul 3 nu este conectat la împământare

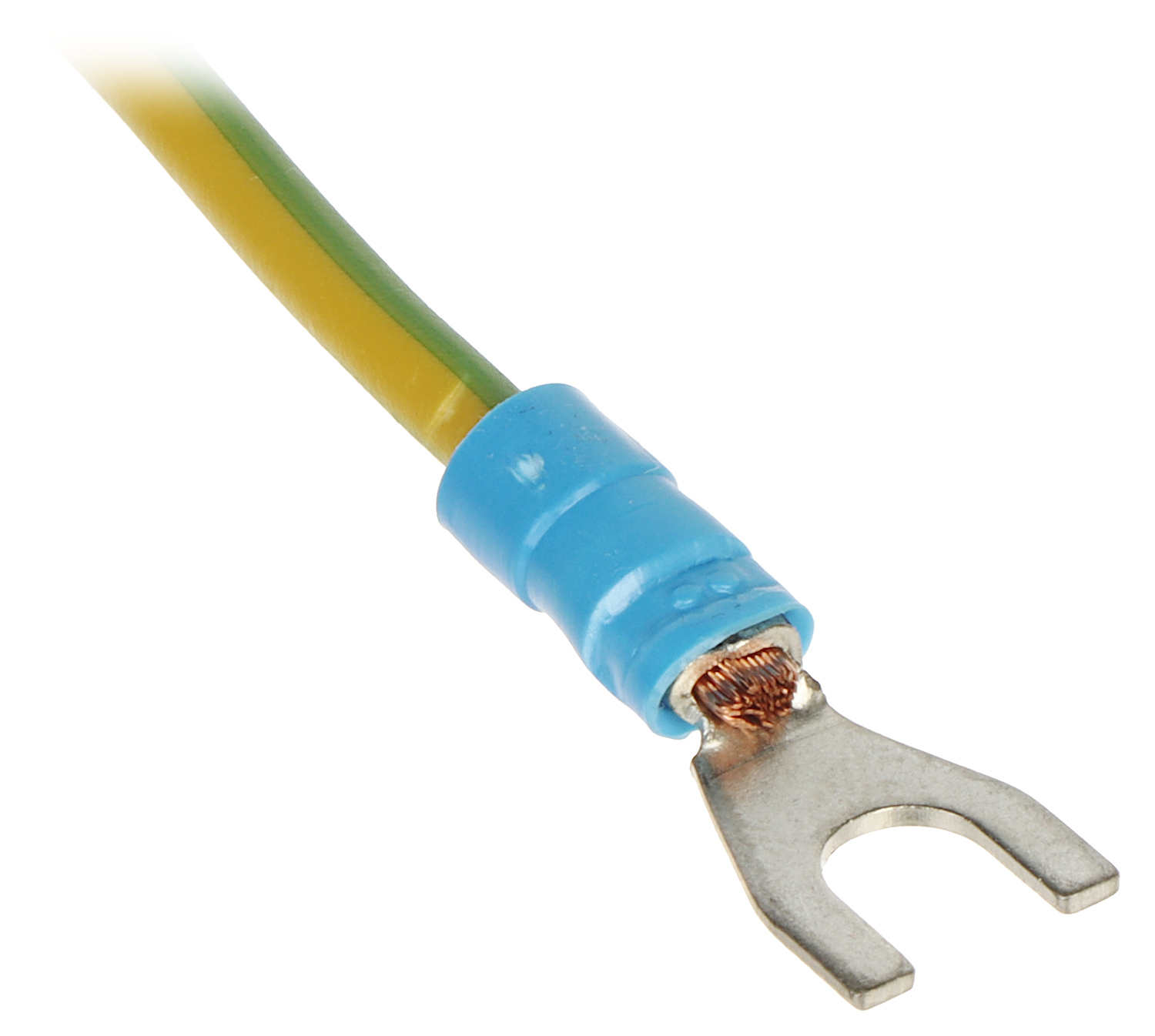

- Cablul de împământare este conectat direct la carcasă și este prevăzut cu un papuc pentru prindere la împământare
- Echipamentul este un protector asimetric

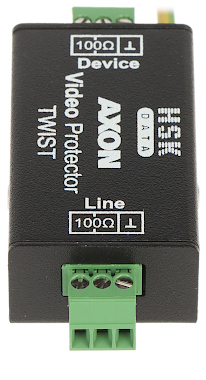

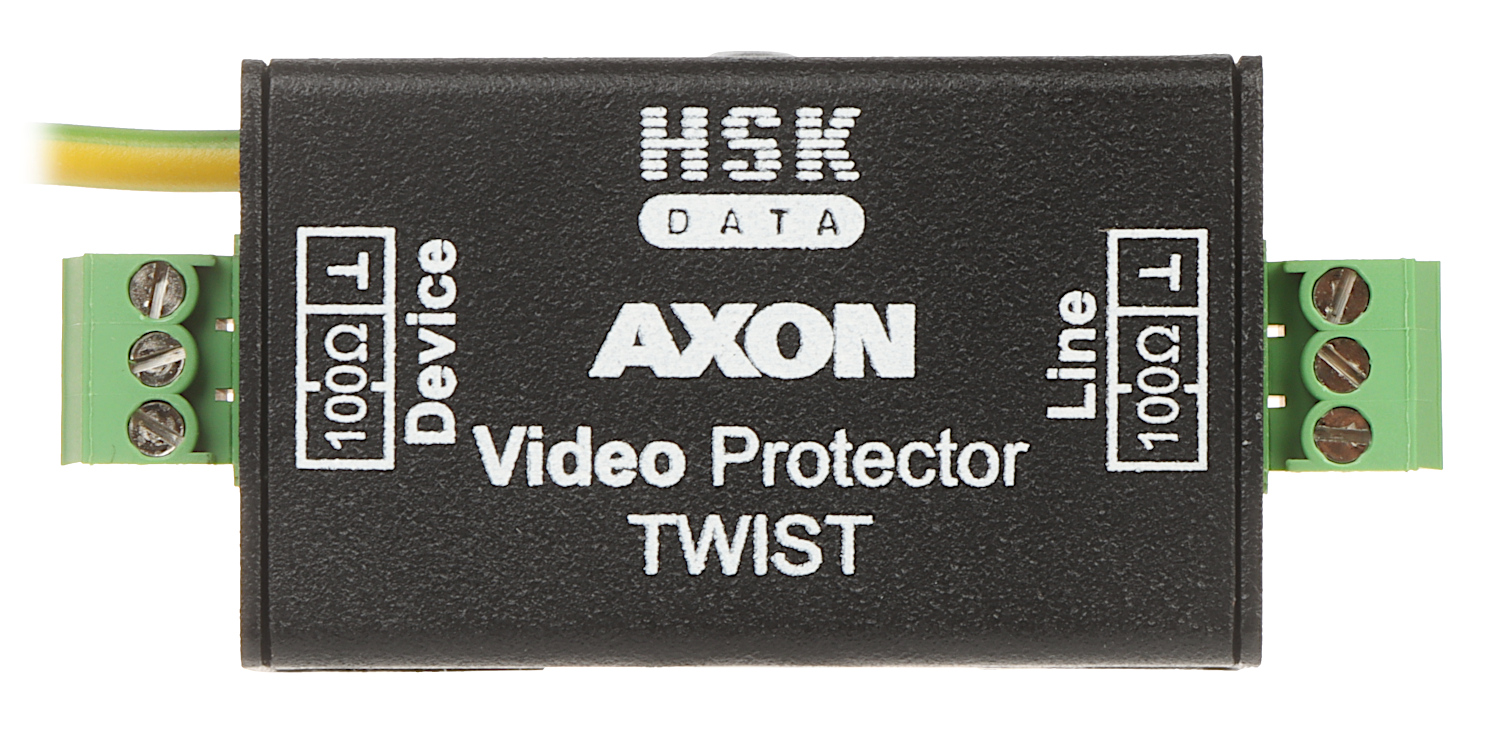

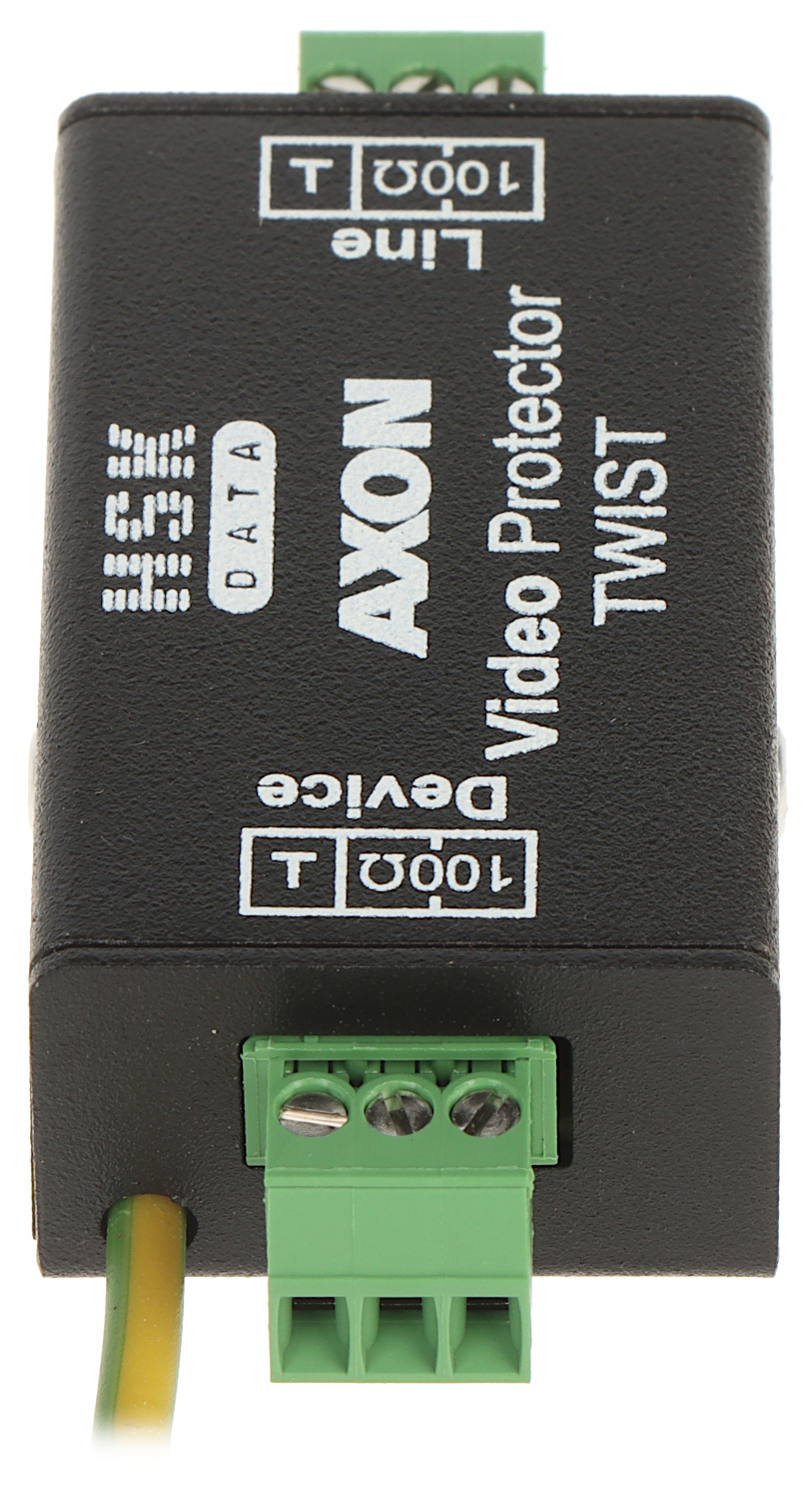

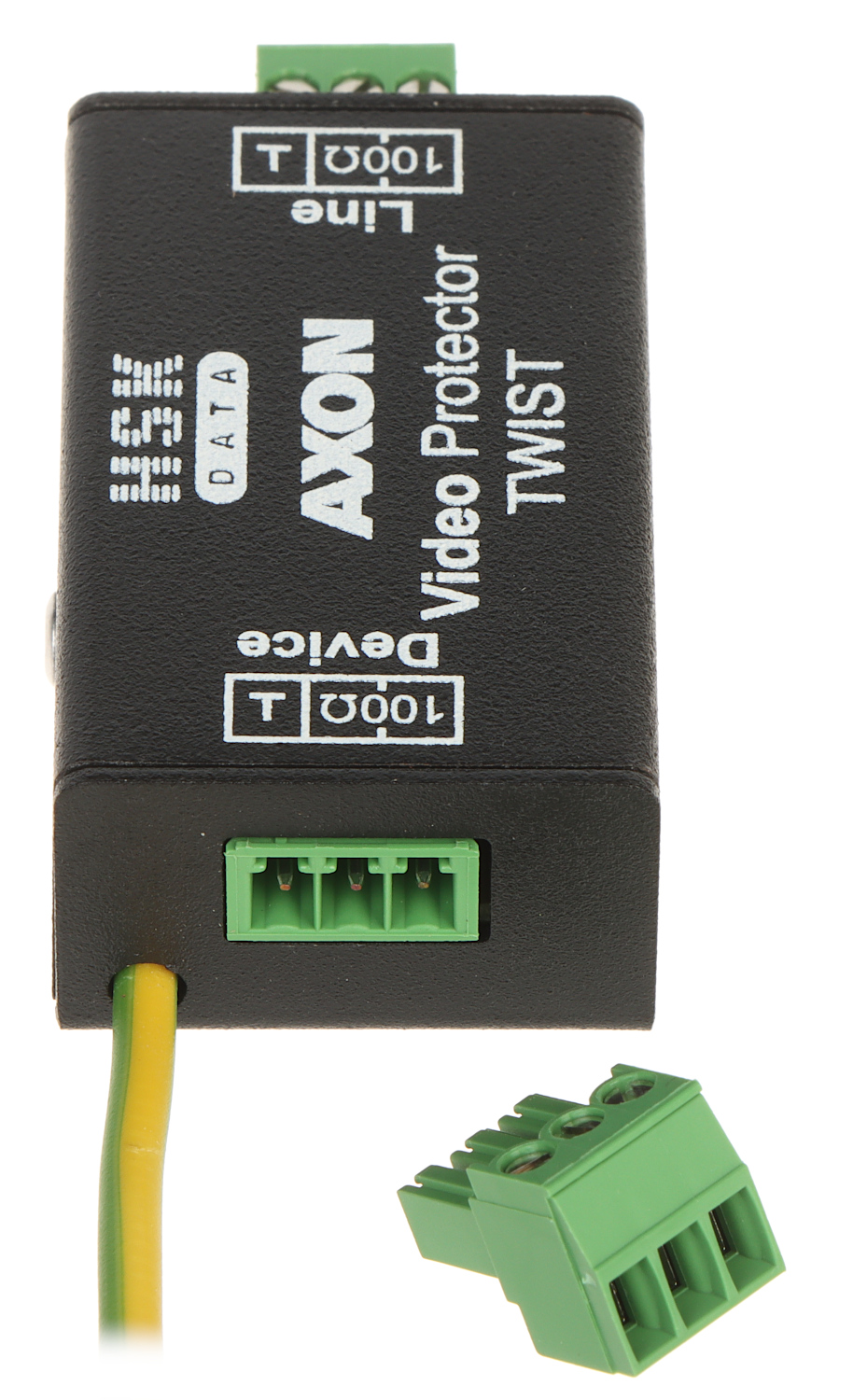

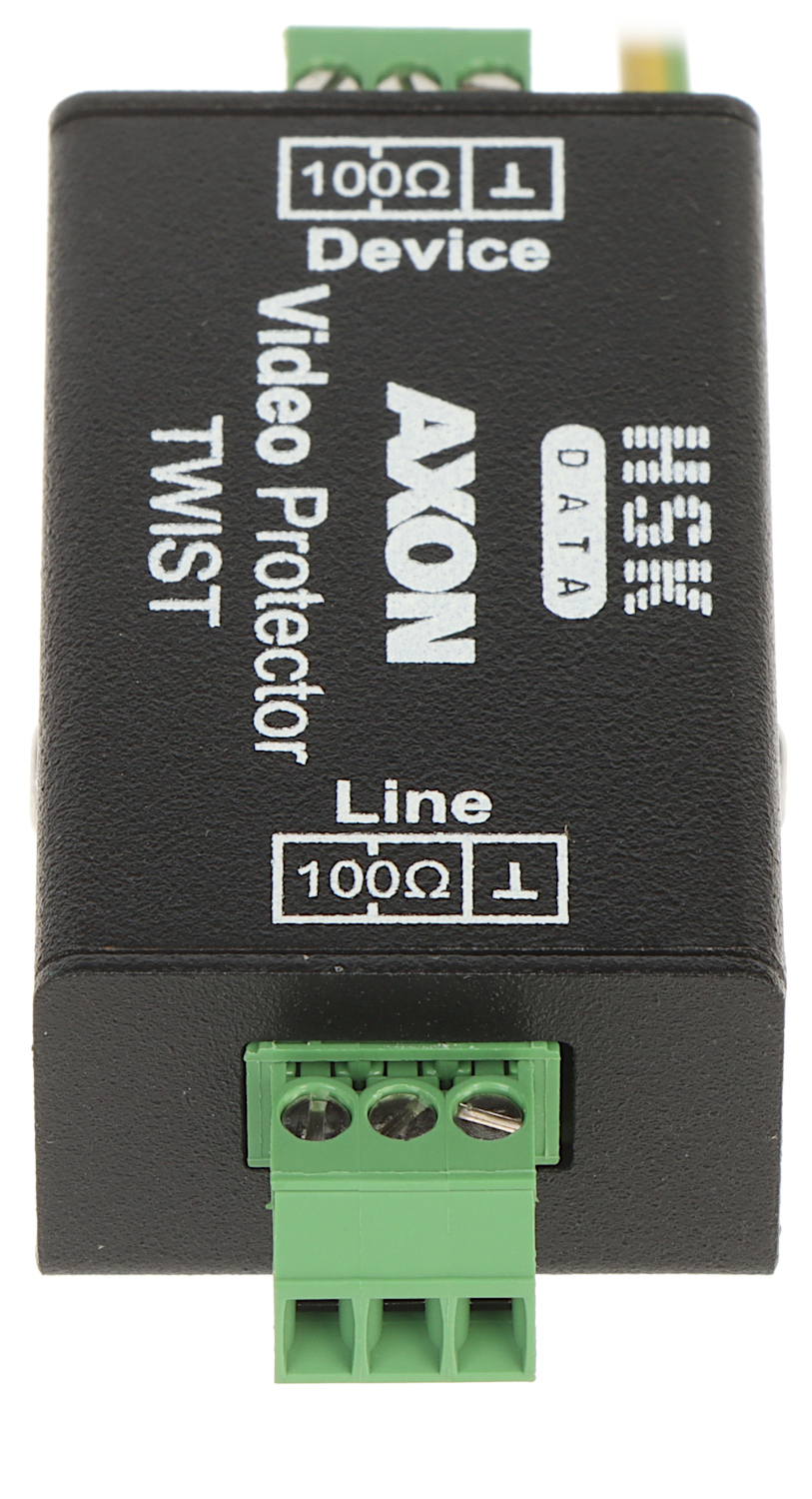

- Linia de transmisie se conectează la terminalele "Line", iar echipamentul protejat la "Device". Condiţia de funcţionare corectă a protectorului este conectarea acestuia la împământare sau la un cablu PE
| Standard: | AHD - 720p HD-CVI - 720p HD-TVI - 720p CVBS - PAL / NTSC |
| Tensiune nominală: | 6 V |
| Tensiune maximă: | 10 V |
| Curent nominal de descărcare (linie-linie) [C3]: | 25 A - 10/1000 µs |
| Curentul nominal de descărcare (linie-pământare) [C2]: | 5 kA - 8/20 µs |
| Tensiunea de protecţie Up linie-linie pentru curentul nominal [C3]: | ≤ 16 V - 1 kV/µs |
| Tensiunea de protecţie (linie-pământare) [C2]: | ≤ 1000 V - 1.2 kV / 50 µs |
| Impedanţa serie per linie: | ≤ 2 Ω |
| Lățime de bandă: | 0 MHz ... 30 MHz |
| Conectori: | 2x reglete, demontabile, 1.5 mm², distanţare de 3.5 mm |
| Standard de protecţie: | Conform PN-EN61643-21 |
| Carcasă: | Metalică, neagră |
| Greutate: | 0,07 kg |
| Dimensiuni: | 69 x 32 x 20 mm |
| Garanţie: | 3 ani |
Specificații
- Tensiune nominală:
- 6 V
- Tensiune maximă:
- 10 V
- Curent nominal de descărcare (linie-linie) [C3]:
- 25 A - 10/1000 µs
- Curentul nominal de descărcare (linie-pământare) [C2]:
- 5 kA - 8/20 µs
- Tensiunea de protecţie Up linie-linie pentru curentul nominal [C3]:
- ≤ 16 V - 1 kV/µs
- Tensiunea de protecţie (linie-pământare) [C2]:
- ≤ 1000 V - 1.2 kV / 50 µs
- Impedanţa serie per linie:
- ≤ 2 Ω
- Lățime de bandă:
- 0 MHz ... 30 MHz
- Conectori:
- 2x reglete, demontabile, 1.5 mm², distanţare de 3.5 mm
- Standard de protecţie:
- Conform PN-EN61643-21
- Carcasă:
- Metalică, neagră
- Greutate:
- 0,07 kg
- Dimensiuni:
- 69 x 32 x 20 mm
- Garanţie:
- 3 ani
