- Limitator destinat protecției echipamentelor conectate la rețeaua Ethernet 10/100 Mb/s cu luarea în considerare a echipamentelor alimentate prin PoE
- Echipamentul are 2 căi protejate – una pentru transmisia datelor (pinii 1-2, 3-6) şi una pentru alimentare (pinii 4-5, 7-8)
- Ambele căi sunt protejate împotriva supratensiunii prin elemente ce preiau curentul de descărcare către împământare, protejând astfel firele din aceeași pereche
- Pentru a crește curentul maxim, pinii 4 și 5, și 7 și 8 sunt legați împreună
- Condiţia de funcţionare corectă a AXON-POE este conectarea acestuia la împământare sau la un cablu de protecţie PE
| Calea de semnal - liniile 1, 2, 3, 6: | |
| Tensiune nominală: | 5 V |
| Tensiune maximă: | 6 V |
| Nivel de protecţie linie-linie: | 40 V |
| Nivel tensiune de protecţie linie-împământare: | 600 V |
| Curent nominal de descărcare (linie-linie): | 100 A (8/20µs) |
| Curent nominal de descărcare (linie-împământare): | 100 A (8/20µs) |
| Curent maxim de descărcare (linie-linie): | 135 A (8/20µs) |
| Curent maxim de descărcare (linie-împământare): | 135 A (8/20µs) |
| Capacitatea: | < 30 pF |
| Liniile de alimentare - firele 4, 5 şi 7, 8: | |
| Tensiunea nominală de alimentare: | 0 ... 50 V |
| Tensiunea maximă de alimentare: | 56 V |
| Curent nominal: | 400 mA |
| Nivel de protecţie la supratensiune a alimentării (linie-linie): | 125 V |
| Nivel tensiune de protecţie linie-împământare: | 1 kV |
| Curent nominal de descărcare linie-linie(alimentare): | 80 A (8/20µs) |
| Curent nominal de descărcare linie-împământare (alimentare): | 1 kA (8/20µs) |
| Curent maxim de descărcare linie-împământare (alimentare): | 2.5 kA (8/20µs) |

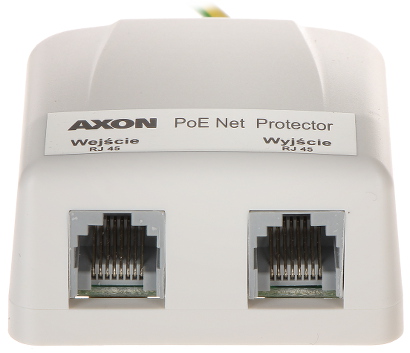

| Tip conectori: | RJ45 (8P8C) |
| Dimensiuni: | 67 x 61 x 30 mm |
| Greutate: | 0.06 kg |
| Garanţie: | 2 ani |
Specificații
- Calea de semnal - liniile 1, 2, 3, 6:
- Tensiune nominală:
- 5 V
- Tensiune maximă:
- 6 V
- Nivel de protecţie linie-linie:
- 40 V
- Nivel tensiune de protecţie linie-împământare:
- 600 V
- Curent nominal de descărcare (linie-linie):
- 100 A (8/20µs)
- Curent nominal de descărcare (linie-împământare):
- 100 A (8/20µs)
- Curent maxim de descărcare (linie-linie):
- 135 A (8/20µs)
- Curent maxim de descărcare (linie-împământare):
- 135 A (8/20µs)
- Capacitatea:
- < 30 pF
- Liniile de alimentare - firele 4, 5 şi 7, 8:
- Tensiunea nominală de alimentare:
- 0 ... 50 V
- Tensiunea maximă de alimentare:
- 56 V
- Curent nominal:
- 400 mA
- Nivel de protecţie la supratensiune a alimentării (linie-linie):
- 125 V
- Nivel tensiune de protecţie linie-împământare:
- 1 kV
- Curent nominal de descărcare linie-linie(alimentare):
- 80 A (8/20µs)
- Curent nominal de descărcare linie-împământare (alimentare):
- 1 kA (8/20µs)
- Curent maxim de descărcare linie-împământare (alimentare):
- 2.5 kA (8/20µs)
- Tip conectori:
- RJ45 (8P8C)
- Dimensiuni:
- 67 x 61 x 30 mm
- Greutate:
- 0.06 kg
- Garanţie:
- 2 ani
