TR-4P/70 este un video balun ce permite transmiterea alimentării și a semnalului video printr-un cablu de rețea (UTP, FTP) Acesta adaptează impedanţa cablului coaxial 75Ω la impedanţa cablului de rețea de 100Ω permițând transmisia semnalului video până la 400m (cablu UTP categoria 5) şi elimină interferenţele
Semnalul video este transmis pe o pereche de fire, celelalte trei perechi se folosesc pentru trimiterea tensiunii de alimentare DC 12V. Aceasta nu este în conformitate cu standardul PVD, dar o astfel de soluţie permite alimentarea echipamentului la distanţe mai mari
| Standard: | AHD - 5 Mpx, HD-CVI - 8 Mpx 4K UHD, HD-TVI - 8 Mpx 4K UHD, CVBS - PAL, NTSC |
| Tensiune intrare: | 12 V DC |
| Tip echipament: | Pasiv |
| Număr de canale: | 4 Video 4 DC |
| Gama de tensiuni pentru cablu coaxial de 75Ω (CVBS): | 1 Vpp |
| Bandă video: | 250 m @ 720p - UTP cat. 5e 150 m @ 1080p - UTP cat. 5e 400 m @ CVBS - PAL / NTSC - UTP cat. 5e |
| Tensiune ieşire: | 12 V DC |
| Atenuare: | 4.43 MHz @ 0.73 dB 11 MHz @ 1.24 dB 21 MHz @ 2.16 dB 38 MHz @ 3.35 dB 42 MHz @ 3.54 dB 67.5 MHz @ 3.72 dB |
| Impedanţă intrare simetrică: | 100 Ω |
| Tip conectori: | 4 x BNC Mamă |

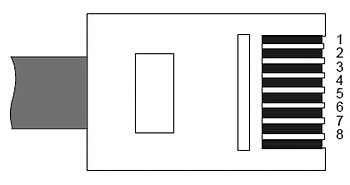

| Conector intrare torsadată: | 4 x RJ-45 (8-pini, 4 perechi) Mamă |
| Umiditatea relativă permisă: | < 95 % |
| Temperatură de lucru: | -50 °C ... 55 °C |
| Curentul furnizat în funcție de distanță: | Alimentare 12V DC 353 m @ 50 mA 235 m @ 75 mA 176 m @ 100 mA 141 m @ 125 mA 117 m @ 150 mA 88 m @ 200 mA 70 m @ 250 mA 58 m @ 300 mA 50 m @ 350 mA 44 m @ 400 mA 39 m @ 450 mA 35 m @ 500 mA 29 m @ 600 mA 25 m @ 700 mA 22 m @ 800 mA 19 m @ 900 mA 17 m @ 1000 mA |
| Greutate: | 0.098 kg |
| Dimensiuni: | 117 x 64 x 30 mm |
| Garanţie: | 3 ani |
| Producător: | DELTA |
Specificații
| Standard: | |
| Tensiune intrare: | 12 V DC |
| Tip echipament: | Pasiv |
| Număr de canale: | 4 Video 4 DC |
| Gama de tensiuni pentru cablu coaxial de 75Ω (CVBS): | 1 Vpp |
| Bandă video: | |
| Tensiune ieşire: | 12 V DC |
| Atenuare: | |
| Impedanţă intrare simetrică: | 100 Ω |
| Tip conectori: | 4 x BNC Mamă |
| Conector intrare torsadată: | 4 x RJ-45 (8-pini, 4 perechi) Mamă |
| Umiditatea relativă permisă: | < 95 % |
| Temperatură de lucru: | -50 °C ... 55 °C |
| Curentul furnizat în funcție de distanță: | 353 m @ 50 mA 235 m @ 75 mA 176 m @ 100 mA 141 m @ 125 mA 117 m @ 150 mA 88 m @ 200 mA 70 m @ 250 mA 58 m @ 300 mA 50 m @ 350 mA 44 m @ 400 mA 39 m @ 450 mA 35 m @ 500 mA 29 m @ 600 mA 25 m @ 700 mA 22 m @ 800 mA 19 m @ 900 mA 17 m @ 1000 mA |
| Greutate: | 0.098 kg |
| Dimensiuni: | 117 x 64 x 30 mm |
| Garanţie: | 3 ani |
| Producător: | DELTA |
