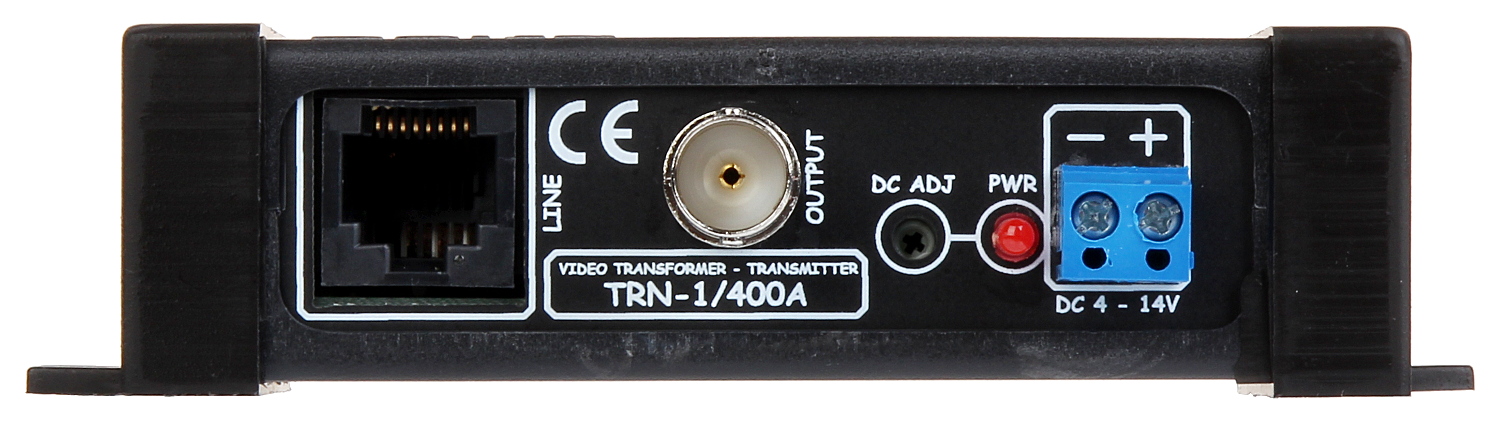

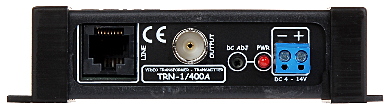

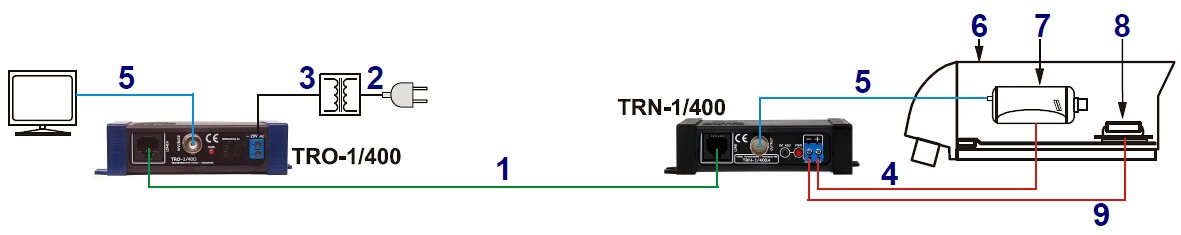

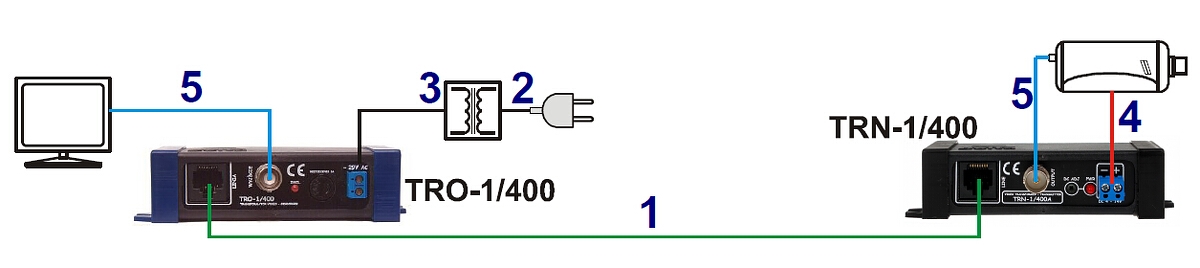

TRN-1/400A este un video balun ce permite transmiterea alimentării și a semnalului video printr-un cablu de rețea (UTP, FTP)Semnalul din cameră este conectat la intrarea emiţătorului TRN-1/400A, după care este transmis la receptor TRO-4G/400 sau TRO-1/400 cu ajutorul unui cablu de reţeaAtât emiţătorul cât şi receptorul adaptează impedanţa cablului coaxial de 75Ω la impedanţa cablului de rețea, ceea ce garantează transmiterea semnalului la până la 400m de metri
Receptorul TRO-1/400 trimite prin cablu o tensiune nestabilizată (maxim 45V DC), care în transmiţătorul TRN-1/400A este stabilizată până la tensiunea de 4V .. 14V DC, permiţând alimentarea camerelor de supraveghere.
Tensiunea de ieșire de 4V .. 14V se setează cu ajutorul unui potenţiometru

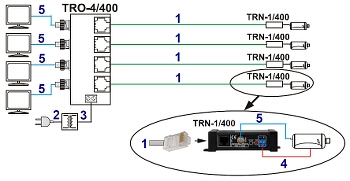

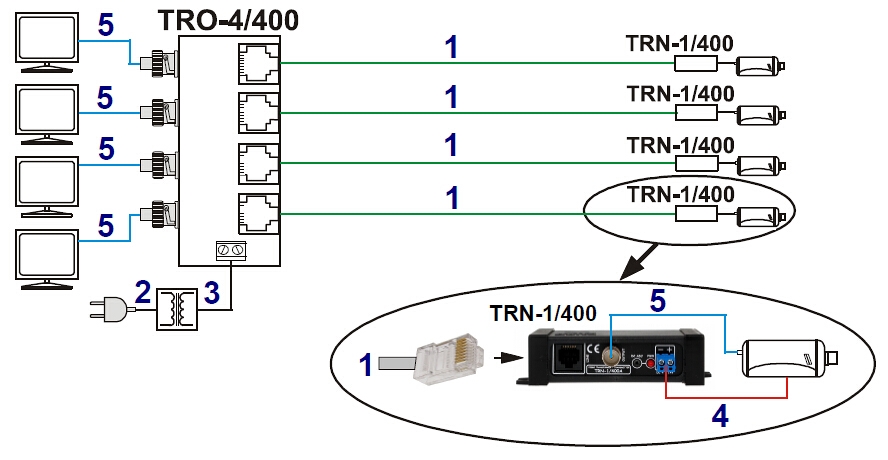

ATENŢIE! Balunul cu stabilizator de tensiune TRN-1/400A funcţionează numai cu modulele TRO-1/400, TRO-4G/400
| Standard: | AHD - 5 Mpx, HD-CVI - 8 Mpx 4K UHD, HD-TVI - 8 Mpx 4K UHD, CVBS - PAL, NTSC |
| Tensiune intrare: | max. 45 V DC |
| Tip echipament: | Activ / Transmiţător |
| Număr de canale: | 1 Video 1 DC |
| Gama de tensiuni pentru cablu coaxial de 75Ω (CVBS): | 1 Vpp |
| Reglaj tensiune ieșire: | 4 V .. 14 V DC |
| Bandă video: | 250 m @ 720p - UTP cat. 5e 150 m @ 1080p - UTP cat. 5e 400 m @ CVBS - PAL / NTSC - UTP cat. 5e |
| Tensiune ieşire: | 12 V DC / max. 900 mA (setare iniţială) |
| Atenuare: | 4.43 MHz @ 0.73 dB 11 MHz @ 1.24 dB 21 MHz @ 2.16 dB 38 MHz @ 3.35 dB 42 MHz @ 3.54 dB 67.5 MHz @ 3.72 dB |
| Impedanţă intrare simetrică: | 100 Ω |
| Tip conectori: | BNC Mamă Video Reglete DC |

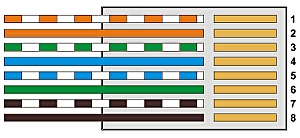

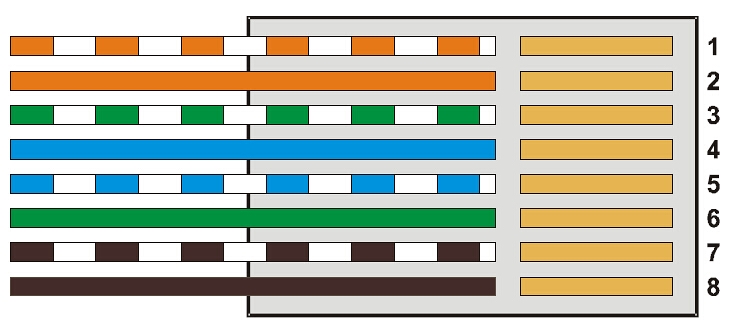

| Conector intrare torsadată: | RJ-45 (8-pini, 4 perechi) Mamă |
| Curentul furnizat în funcție de distanță: | Alimentare 24 V DC 1080 m @ 250 mA 260 m @ 750 mA Alimentare 29 V DC 1600 m @ 250 mA 500 m @ 750 mA |
| Greutate: | 0.09 kg |
| Dimensiuni: | 118x61x30mm |
| Garanţie: | 3 ani |
| Producător: | DELTA |
Specificații
| Standard: | |
| Tensiune intrare: | max. 45 V DC |
| Tip echipament: | Activ / Transmiţător |
| Număr de canale: | 1 Video 1 DC |
| Gama de tensiuni pentru cablu coaxial de 75Ω (CVBS): | 1 Vpp |
| Reglaj tensiune ieșire: | 4 V ... 14 V DC |
| Bandă video: | |
| Tensiune ieşire: | 12 V DC / max. 900 mA (setare iniţială) |
| Atenuare: | |
| Impedanţă intrare simetrică: | 100 Ω |
| Tip conectori: | BNC Mamă Video Reglete DC |
| Conector intrare torsadată: | RJ-45 (8-pini, 4 perechi) Mamă |
| Curentul furnizat în funcție de distanță: | 1080 m @ 250 mA 260 m @ 750 mA 1600 m @ 250 mA 500 m @ 750 mA |
| Greutate: | 0.09 kg |
| Dimensiuni: | 118x61x30mm |
| Garanţie: | 3 ani |
| Producător: | DELTA |
