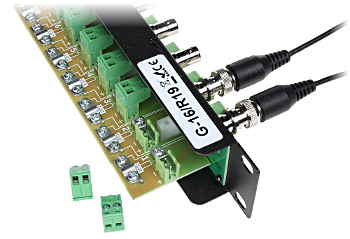

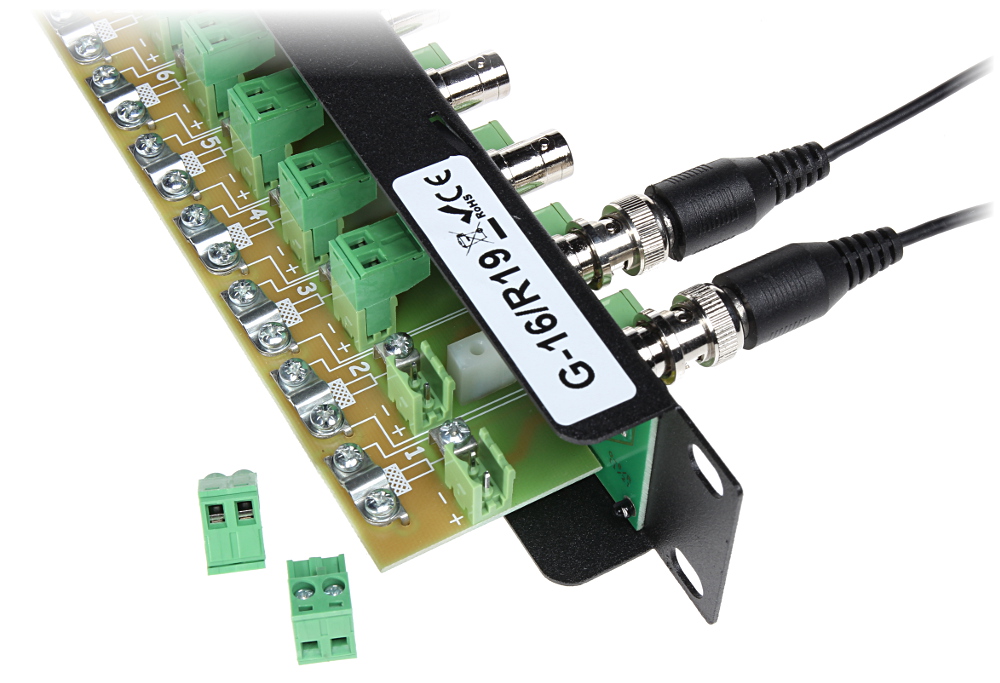

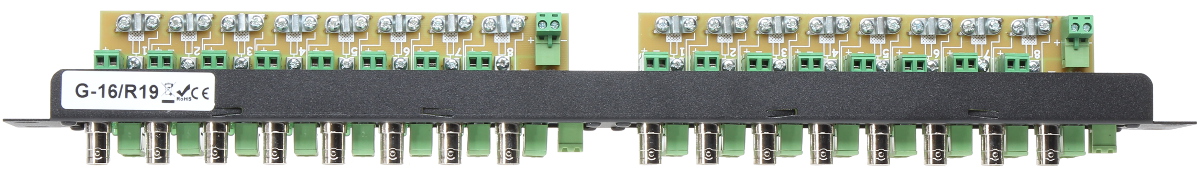

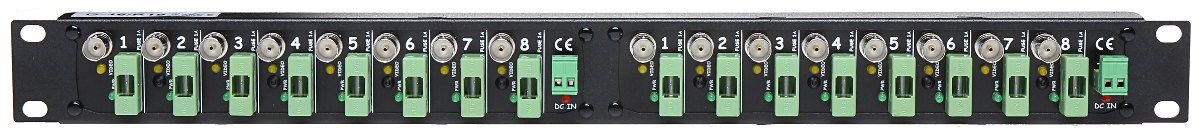

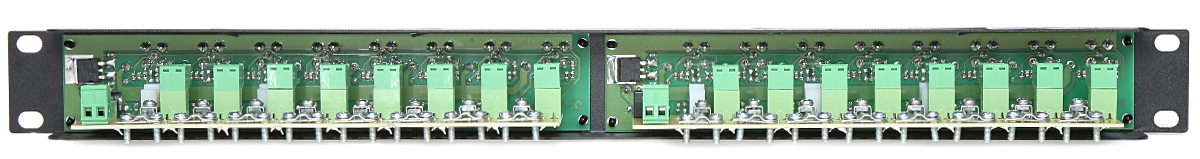

- G-16/R19 este destinat conectării facile a 2x8 cabluri de televiziune industrială de tip YAP şi ordonarea conexiunilor de alimentare de la o singură sursă de putere mare

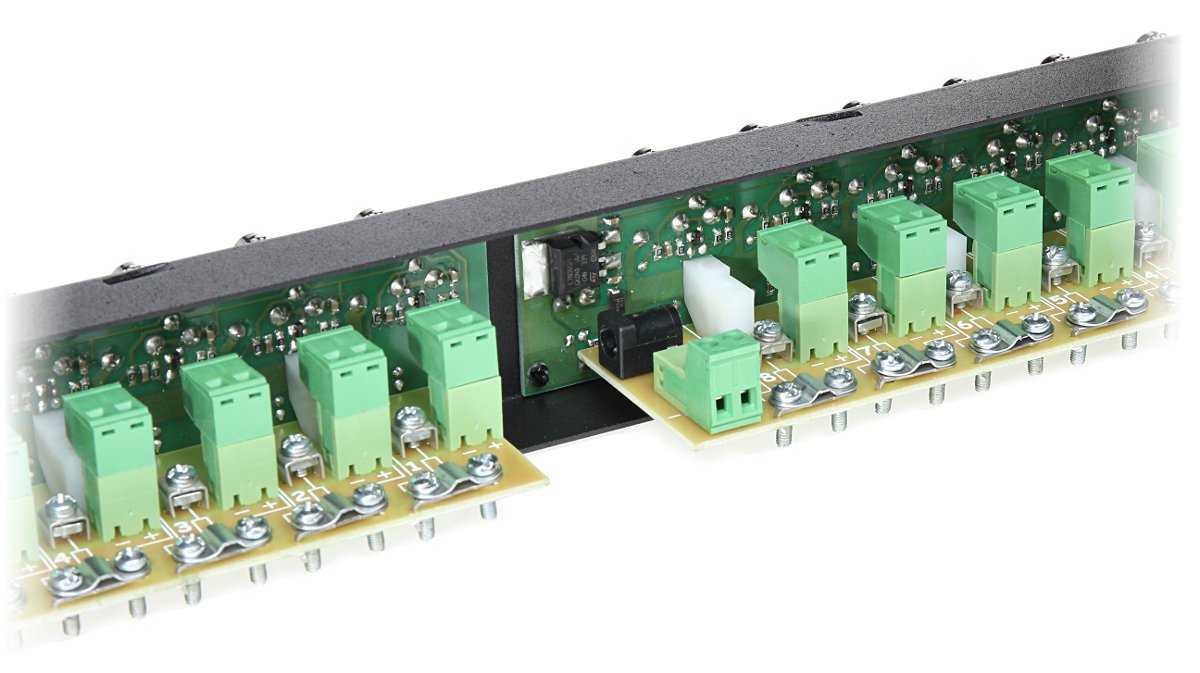

- Portul G-16/R19 distribuie alimentarea pe 2x8 ieşiri, din care fiecare este asigurată cu o siguranţă şi prevăzută cu o diodă LED care informează despre arderea acesteia (lipsa luminii înseamnă arderea siguranţei)
- G-16/R19 este prevăzut cu trei ieșiri de alimentare înseriate
- Nu contează la ce capăt se introduce alimentarea, aceasta permite conectare atât cu ajutorul mufei DC 2.1/5.5 sau cu ajutorul cablurilor izolate
- Aceasta permite conectare în serie a dispozitivelor, de ex. alimentare către DC IN, de la clemele de pe cablu DC IN, cu ajutorul cablului WT-2.1 la altă priză G-16/R19
- Un echipament ideal pentru conectarea alimentării cu mufă 2.1/5.5mm cu cabluri YAP75 pentru alimentarea camerei
- Gata cu cablurile care atârnă din dulapul RACK!
- Păstrați aspectul plăcut al sistemului
- Cablul pentru sisteme de supraveghere YAP75-0.59/3.7+2x0.5 este dotat cu 2 fire 0.5mm²
- Rezistanţa teoretică 3.4Ω/100m
- Producătorul cablului specifică 5.5Ω/100m
- Alimentând camera cu tensiune DC 12V prin cablu YAP75 şi presupunând o cădere de tensiune până la 11V alimentarea poate fi transmisă la distanţele indicate în tabelul de mai jos
| Standard: | CVBS - PAL / NTSC |
| Număr de porturi video: | 16 buc. BNC mamă |
| Număr de intrări video: | 16 buc. șuruburi |
| Ieşiri alimentare: | 16 buc. Reglete |
| Intrări alimentare: | 6 buc. Conector 2.1/5.5mm / reglete |
| Curent maxim: | 2x10 A |
| Curent max. per ieşire: | 1 A |
| Tip de siguranţe: | 1A/250V, 5/20mm, temporizate |
| Alimentare: | 8 ... 30 V DC (de obicei 12V) |
| Consum curent (pentru diferite Uz): | 12 V = 150 mA / 30 V = 250 mA |
| Semnificația culorilor LED: | roşu "POWER" - indică prezența tensiunii de alimentare (DC IN) verde "PWR LED" – indică arderea siguranţei (când este stins) galben "VIDEO LED" – indică prezenţa semnalului video |
| Curent max.: | 150mA camera - 98 metri (R=3,4Ohm/100m) 150mA camera - 60 metri (R=5,5Ohm/100m) 650mA cameră + termostat - 22 de metri (R=3,4Ohm/100m) 650mA cameră + termostat - 14 metri (R=5,5Ohm/100m) |
| Schemă montaj: | Rack 10" |
| Carcasă: | Metal |
| Culoare: | Negru |
| Temperatură de lucru / umiditate relativă: | -50 °C ... 55 °C / < 95 % |
| Greutate: | 0.6 kg |
| Dimensiuni: | 480 x 48 x 44 mm |
| Producător: | DELTA |
| Garanţie: | 3 ani |
Specificații
- Standard:
- CVBS - PAL / NTSC
- Număr de porturi video:
- 16 buc. BNC mamă
- Număr de intrări video:
- 16 buc. șuruburi
- Ieşiri alimentare:
- 16 buc. Reglete
- Intrări alimentare:
- 6 buc. Conector 2.1/5.5mm / reglete
- Curent maxim:
- 2x10 A
- Curent max. per ieşire:
- 1 A
- Tip de siguranţe:
- 1A/250V, 5/20mm, temporizate
- Alimentare:
- 8 ... 30 V DC (de obicei 12V)
- Consum curent (pentru diferite Uz):
- 12 V = 150 mA / 30 V = 250 mA
- Semnificația culorilor LED:
- roşu "POWER" - indică prezența tensiunii de alimentare (DC IN)
- verde "PWR LED" – indică arderea siguranţei (când este stins)
- galben "VIDEO LED" – indică prezenţa semnalului video
- Curent max.:
- 150mA camera - 98 metri (R=3,4Ohm/100m)
- 150mA camera - 60 metri (R=5,5Ohm/100m)
- 650mA cameră + termostat - 22 de metri (R=3,4Ohm/100m)
- 650mA cameră + termostat - 14 metri (R=5,5Ohm/100m)
- Schemă montaj:
- Rack 10"
- Carcasă:
- Metal
- Culoare:
- Negru
- Temperatură de lucru / umiditate relativă:
- -50 °C ... 55 °C / < 95 %
- Greutate:
- 0.6 kg
- Dimensiuni:
- 480 x 48 x 44 mm
- Producător:
- DELTA
- Garanţie:
- 3 ani
