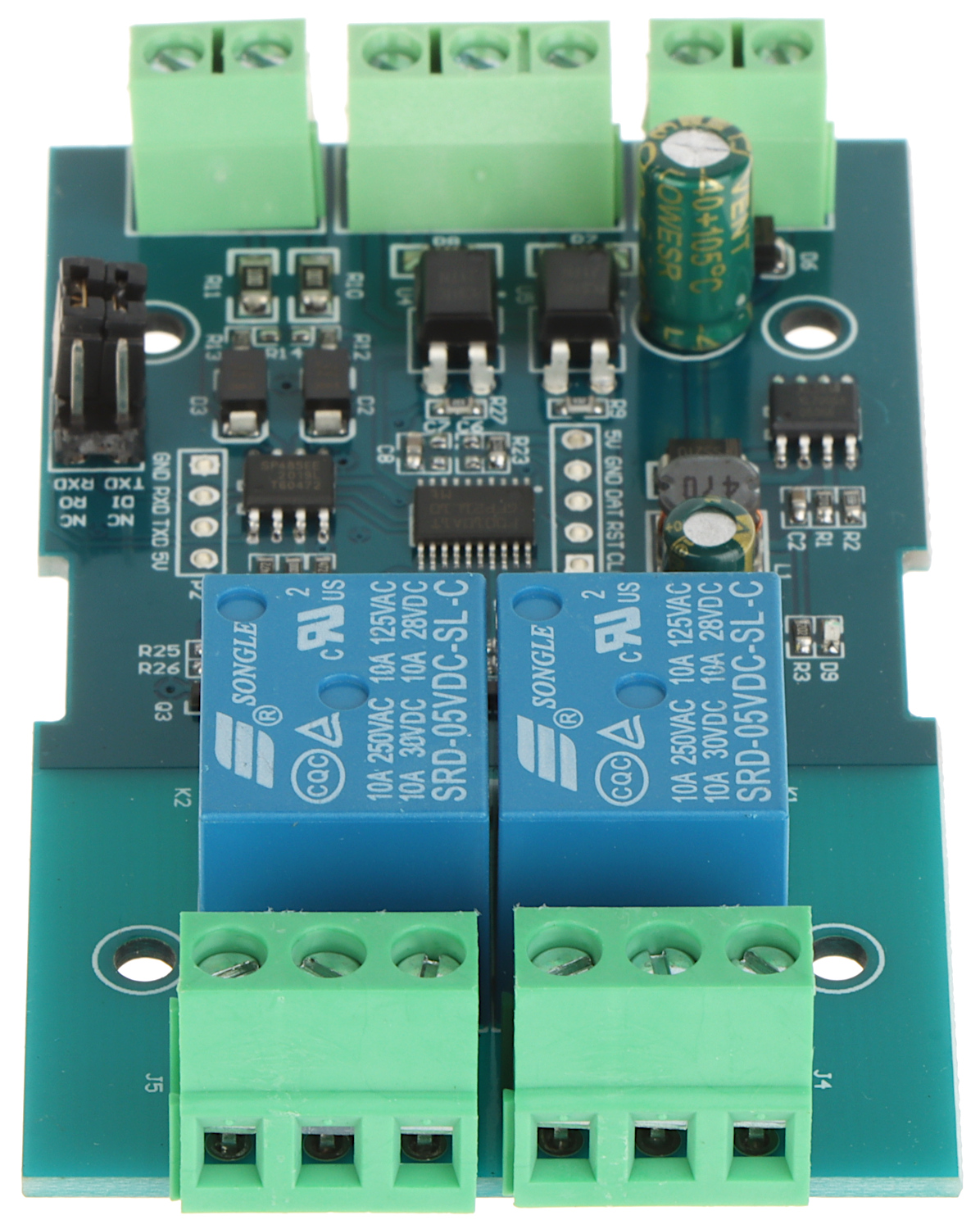

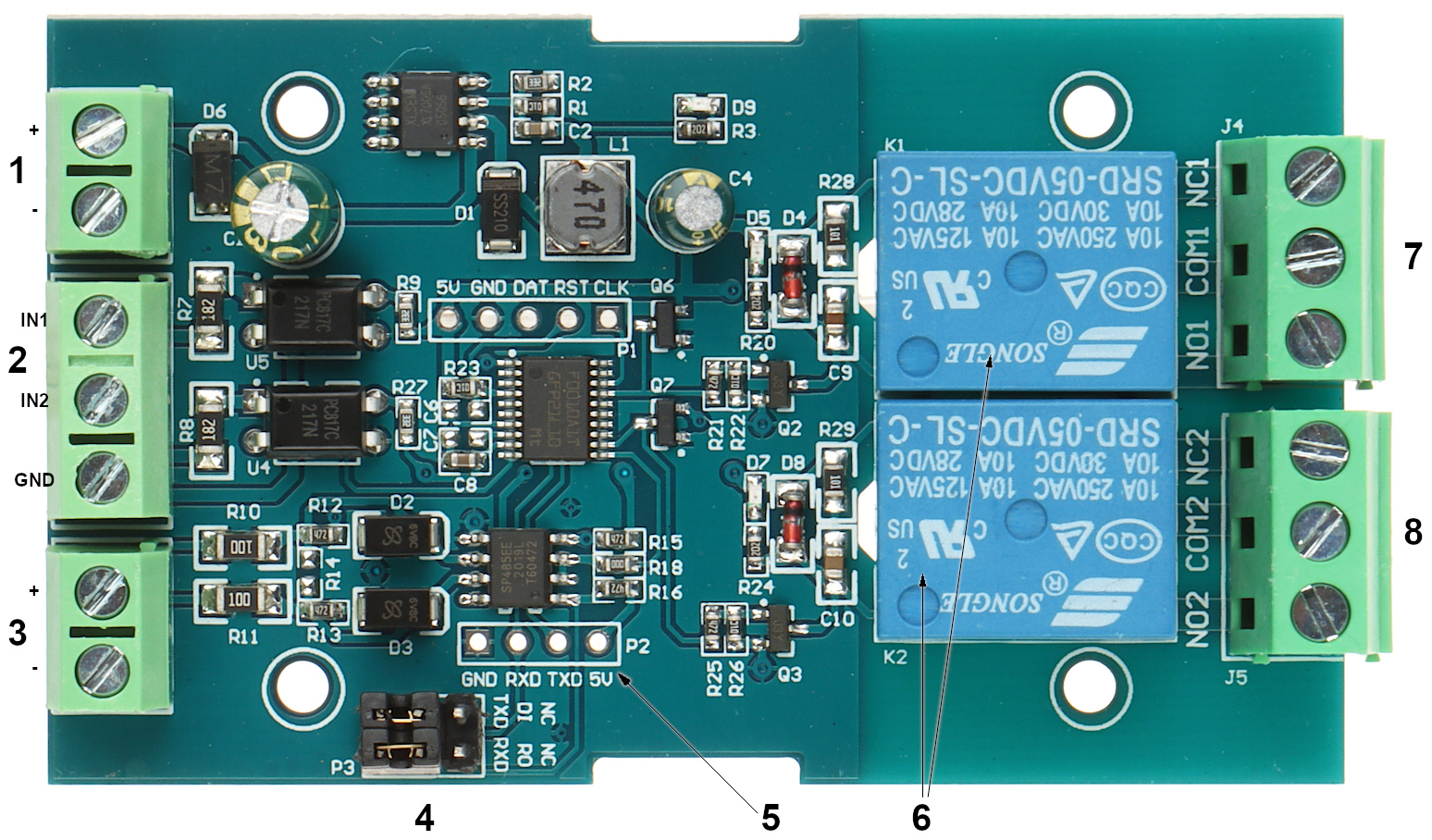

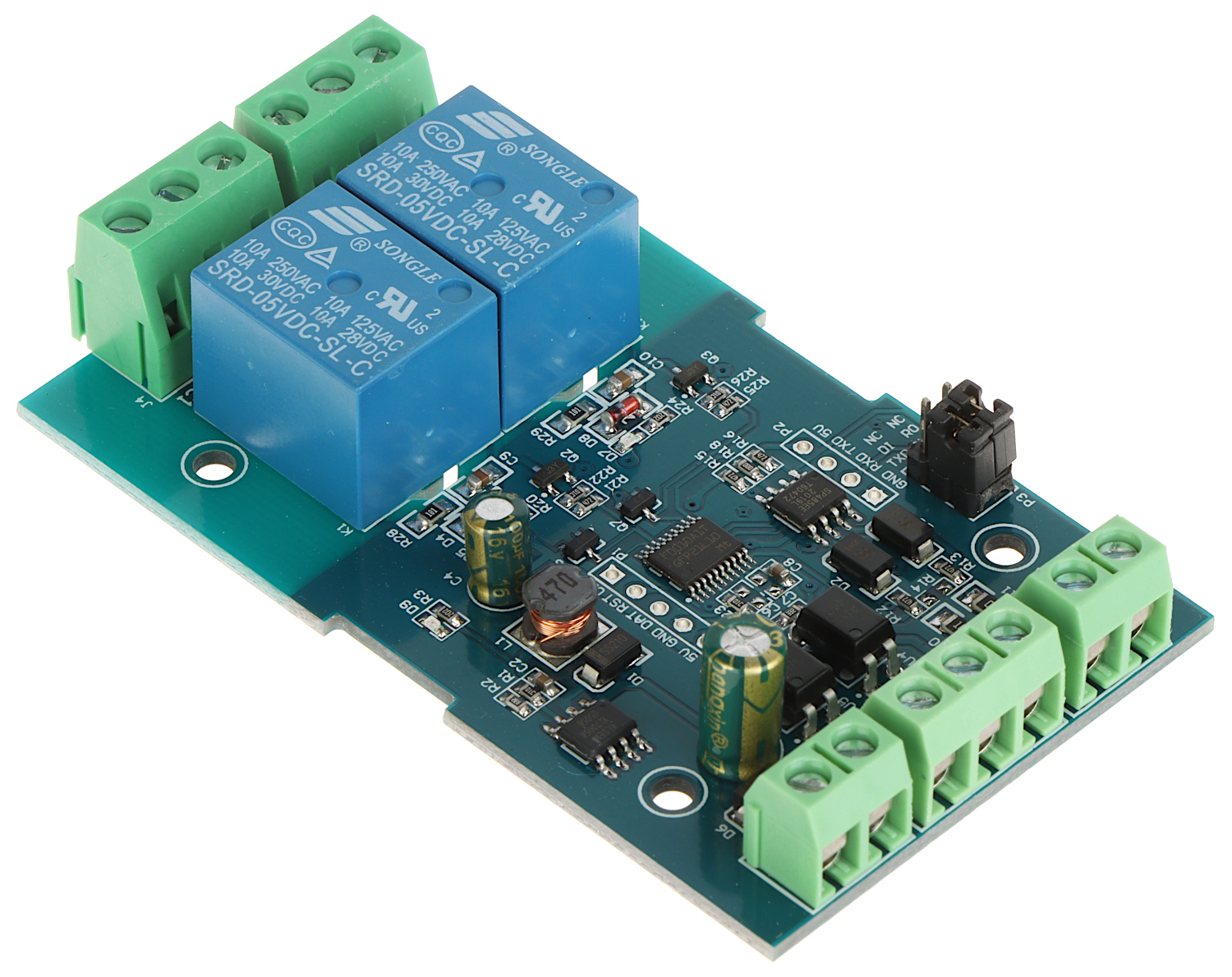

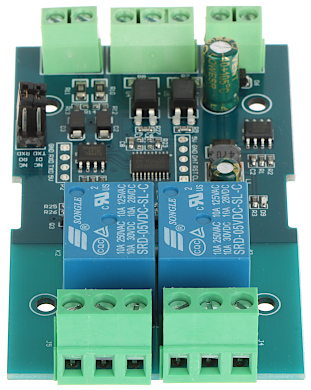

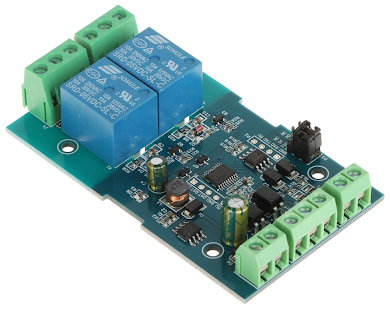

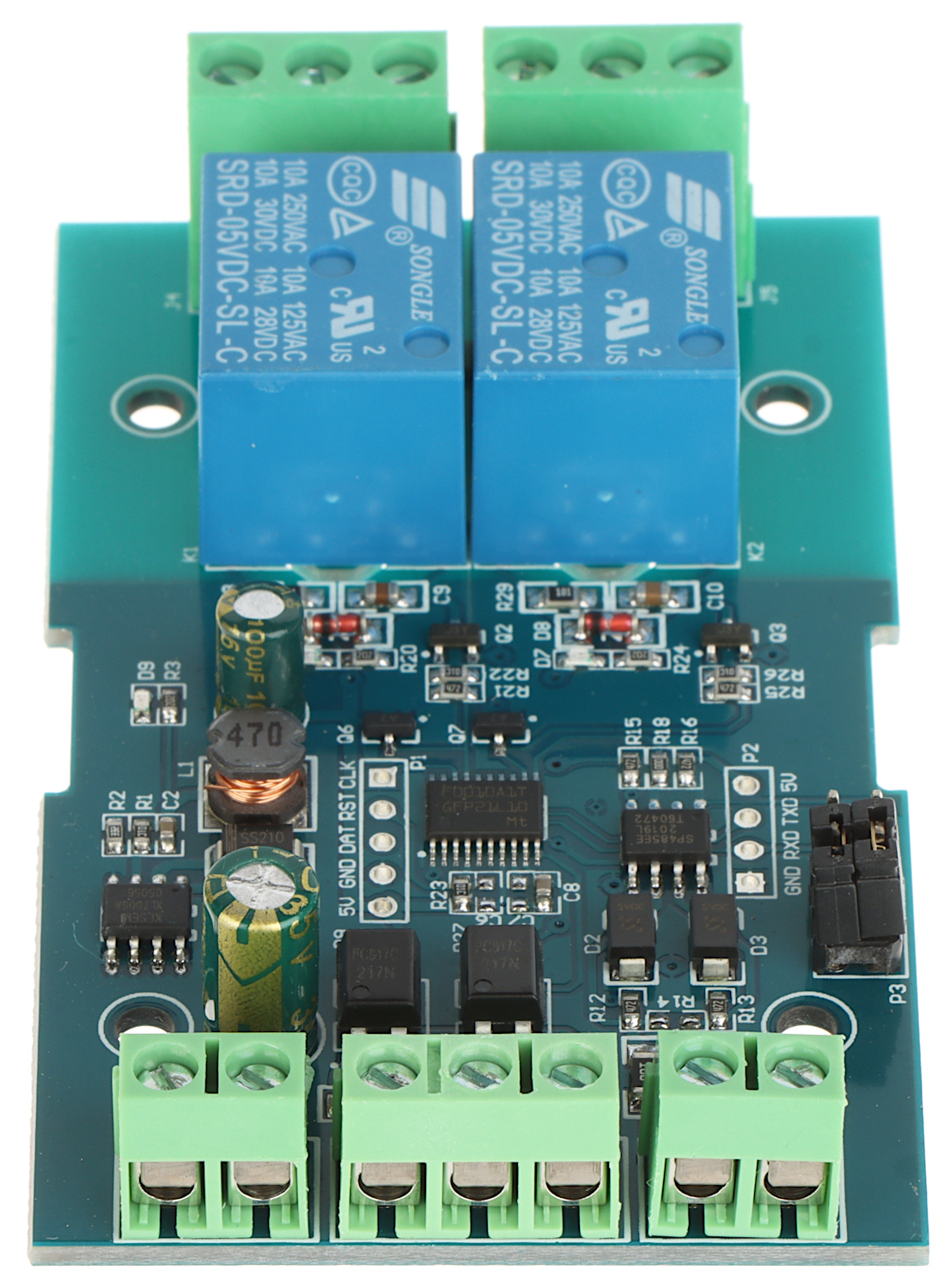

• Modulul 2R-D7 vă permite să controlați 2 relee prin intermediul protocolului Modbus RTU.
  • Comunicarea cu dispozitivul se poate face prin intermediul interfeței RS-485 sau UART TTL.

  • În plus, dispozitivul este prevăzut cu 2 intrări de control protejate de optocuploare (interval de tensiune de intrare: 3.3 V ... 30 V)
  • Tensiunea de la intrările de comandă nu este tensiunea care alimentează direct bobina releului

  • Atenţie!

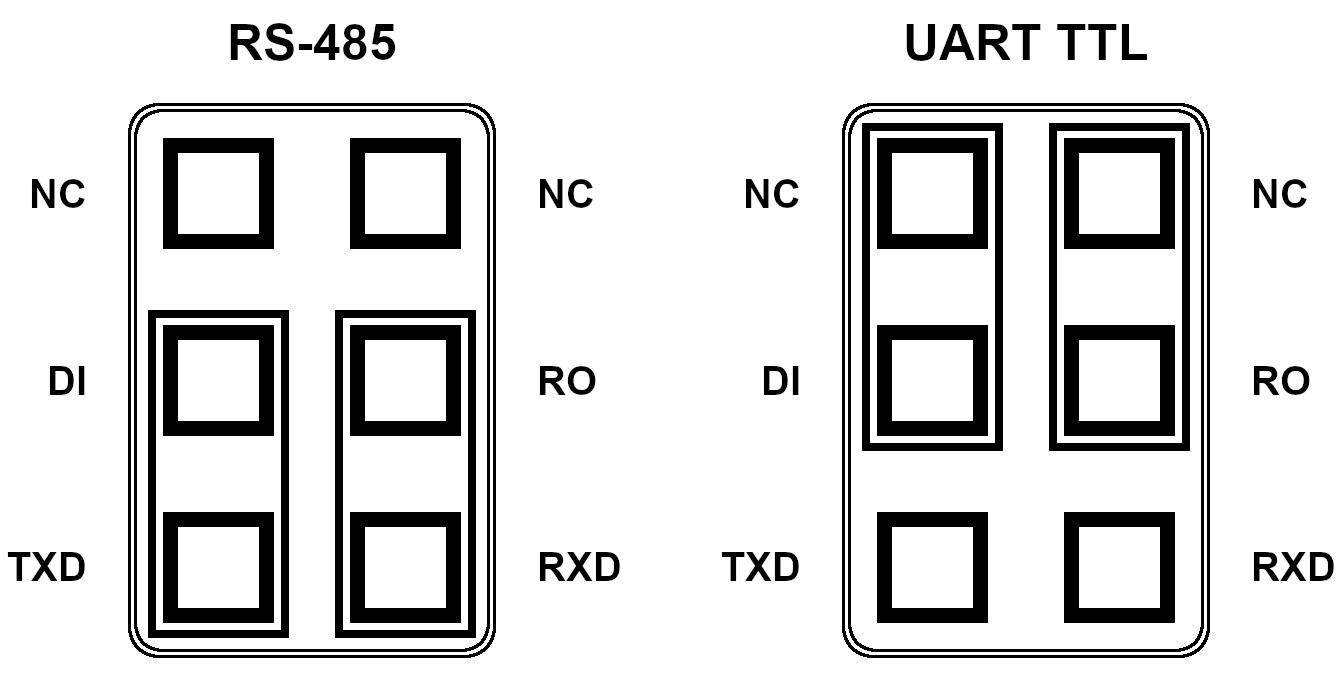

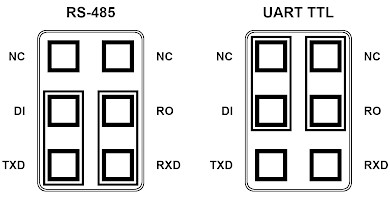

  • Interfața de control este selectată cu ajutorul jumperilor de pe placă.
  • Nu este posibil să se controleze ieșirile utilizând simultan ambele căi de comunicare.
Control PTZ: RS-485 / UART TTL
Protocol: Modbus RTU
Viteză de comunicaţie: 4800 / 9600 / 19200 b/s (implicit: 9600 b/s)
Număr intrări: 2 buc.
Număr de relee: 2 buc.
Sarcină maximă releu: 10 A / 250 V AC ,
10 A / 30 V DC
Ieşire: 2 x NO/NC
Caracteristici principale: Afișaj LED Intrările de control sunt protejate prin optocuploare, permițând astfel utilizarea de semnale de control cu tensiuni în intervalul 3.3 V DC ... 30 V DC Intrarea interfeței UART este adaptată pentru instalarea de gold-pini pentru semnale cu tensiuni adaptate la nivelul TTL (3.3 V DC / 5 V DC) Posibilitatea de a configura adresa dispozitivului (cu salvarea setărilor după întreruperea alimentării) în intervalul 1 - 255 (adresa implicită este 255) Posibilitatea de a seta întârzierea de declanșare a releului (unitate de bază: 0.1 s, intervalul de valori: 0.1 s ... 6553.5 s) Asigurare împotriva polarizării inverse a tensiunii de intrare
Alimentare: 7 V ... 24 V DC (nu include alimentator)
Greutate: 0.046 kg
Dimensiuni: 85  x 49  x 19 mm
Garanţie: 2 ani

Specificații

Control PTZ:
RS-485 / UART TTL
Protocol:
Modbus RTU
Viteză de comunicaţie:
4800 / 9600 / 19200 b/s (implicit: 9600 b/s)
Număr intrări:
2 buc.
Număr de relee:
2 buc.
Sarcină maximă releu:
10 A / 250 V AC ,
10 A / 30 V DC
Ieşire:
2 x NO/NC
Caracteristici principale:
  • Afișaj LED
  • Intrările de control sunt protejate prin optocuploare, permițând astfel utilizarea de semnale de control cu tensiuni în intervalul 3.3 V DC ... 30 V DC
  • Intrarea interfeței UART este adaptată pentru instalarea de gold-pini pentru semnale cu tensiuni adaptate la nivelul TTL (3.3 V DC / 5 V DC)
  • Posibilitatea de a configura adresa dispozitivului (cu salvarea setărilor după întreruperea alimentării) în intervalul 1 - 255 (adresa implicită este 255)
  • Posibilitatea de a seta întârzierea de declanșare a releului (unitate de bază: 0.1 s, intervalul de valori: 0.1 s ... 6553.5 s)
  • Asigurare împotriva polarizării inverse a tensiunii de intrare
Alimentare:
7 V ... 24 V DC (nu include alimentator)
Greutate:
0.046 kg
Dimensiuni:
85  x 49  x 19 mm
Garanţie:
2 ani
