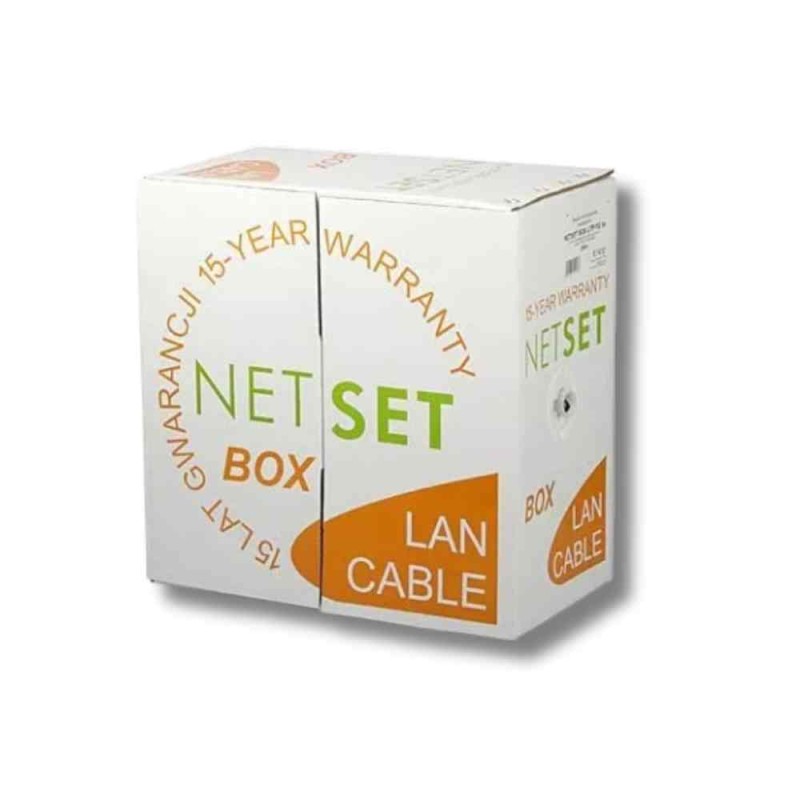

Cablu FTP Cat5e de exterior ecranat NETSET FTP 5e[1m]
NETSET FTP 5e E1517 este un cablu FTP torsadat, de calitate superioră, pentru exterior, destinat utilizării în ... Vezi mai mult
| Cod produs: | E1517_1 |
| Producător: | NETSET |
- Găsit undeva mai ieftin?Spune-ne
- SEAP? Publicăm imediat!
- Instalator sau revanzător?Cere ofertă
- Avem Hikvision la Preturi mai Bune, Cere Oferta!
307 lei
![Cablu FTP Cat5e de exterior ecranat NETSET FTP 5e[1m]](https://www.dipolnet.ro/pict/e1517_305+++.jpg)
Cablurile NETSET respectă directiva Construction Products Regulation (CPR) și standardul EN 50575 ce specifică reacția la foc, metode de testare și performanțele necesare unui cablu electric sau de telecomunicații pentru a putea fi dolosite în construcții.
NETSET FTP 5e E1517 este un cablu FTP torsadat, de calitate superioră, pentru exterior, destinat utilizării în reţele de calculatoare profesionale din interiorul clădirilor. Stratul de protecţie din folie de aluminiu permite reducerea la minimum a crosstalk-ului si interferenţa cu mediul extern. Manşonul din PE este foarte rezistent la radiaţii UV şi umiditate.
Elemente distinctive NETSET BOX F/UTP CAT 5e:
- materiale de cea mai bună calitate, disciplină tehnologică strictă confirmată de garanţia de 15 ani;
- parametrii care depăşesc cerinţele pentru Categoria 5e de cabluri torsadate confirmată de testele realizate de Laboratorul Central de Testare al Institutului Naţional de Telecomunicaţii din Varşovia, Polonia;
- teste de calitate preliminare şi verificarea atentă a produsului finit;fire solide de 0.5 mm diametru (24 AWG);
- izolarea firelor este făcută din PE colorat omogen; diametru exterior: 1.0 mm; culori: alb-verde/verde, alb-portocaliu/portocaliu, alb-maro/maro, alb-albastru/albastru;
- fire izolate torsadate, protejate cu folie din poliester;
- ecranare din folie de aluminiu;
- manşon făcut din PE, diametru de 6.2 mm;
- marcat metraj - eroare de 0.5%.
NETSET FTP CAT 5e E1517_1 este un cablu Ethernet fabricat în conformitate cu standardele EN 50173, ISO/IEC 61156-5 edition:2002, ISO/IEC 11801.
Cablurile NETSET au garanţie de 15 ani.
Producătorul garantează stabililtatea parametrilor cablurilor pentru cel puţin 15 ani, doar în condiţiile in care cablul a fost ambalat, transportat, instalat şi folosit conform normelor europene (printre altele: EN 50174-1 şi E-79100), în condiţiile de mediu permise.
The NETSET BOX F/UTP CAT 5e E1517_1 cable can be used in a wide temperature range: -20oC...+50oC, and installed between -30oC and +50 oC.
Specificaţii tehnice:
| Nume | NETSET BOX FTP 5e |
| Cod | E1517_1 |
| STRUCTURĂ | |
| Conductori | conductori de cupru solizi Ø 0.5 mm (24 AWG) |
| Izolare conductori | PE/ folie poliester.folie aluminiu |
| Manşon | PE; negru |
| Diametru exterior [mm] | 6.3 |
| Conţinut cupru [kg/km] | 15.8 |
| Greutate [kg/km] | 34.2 |
| PARAMETRI ELECTRICI | |
| Impedanţă [Ω] | 100 ±15 |
| Capacitanţa oricărei căi de transmisie la 1kHz [nF/km] | ≤56 |
| Viteză Nominală de Propagare (NVP) [%] | 67 |
| Rezistenţa oricărei căi de transmisie [Ω/km] | ≤ 188 |
| Asimetria capacitanţei căilor de transmisie la pământ [pF/km] | ≤ 1600 |
| Rezistenţa manşonului [MΩ/km] | > 5000 |
| INSTALARE ŞI FUNCŢIONARE | |
| Temperatura de operare [°C] | -20...+50 |
| Umiditate funcţionare [%] | 0...100 |
| Temperatură de montare [°C] | 0...+50 |
Unghi minim de curbare (de interior) [raport rază-diametru] | >8 |
Cablul NETSET FTP CAT 5e a fost testat de
Camera de teste de telecomunicaţii a
of the
Institutului Naţional de Telecomunicaţii din Varşovia, Polonia
şi a primit:
CERTIFICAREA INSTITUTULUI
The technical opinion of the institute for NETSET BOX F/UTP Cat.5e is available here.
- Testarea rezistenţei pe perechi și a rezistenței asimetriei.
| Pereche | Conductori | Rezistenţă conductori[Ω/km] | Asimetrie rezistenţă[%] | |
| FTP Cat. 5e | 1 | a | 82.181 | 0.28 |
| b | 82.407 | |||
| 2 | a | 84.457 | 1.33 | |
| b | 85.583 | |||
| 3 | a | 82.933 | 0.83 | |
| b | 83.620 | |||
| 4 | a | 81.619 | 0.07 | |
| b | 81.566 | |||
| Cerinţă | - | - | ≤150 | ≤3.0 |
- Capacitanța efectivă și testarea asimetriei capacitanței.
| Pereche | Capacitanţă efectivă [nF/km] | Asimetrie capacitanţă [pF/km] | |
| FTP Cat. 5e | 1 | 48.08 | 403 |
| 2 | 50.69 | 2 | |
| 3 | 48.76 | 382 | |
| 4 | 47.63 | 79 | |
| Cerinţă | - | ≤55 | ≤1600 |
- Testarea izolaţiei.
| Pereche | Conductor | Rezistenţă izolaţie [MΩ/km] | |
| FTP Cat. 5e | 1 | a | 3.5 · 105 |
| b | 3.8 · 105 | ||
| 2 | a | 4.5 · 105 | |
| b | 4.8 · 105 | ||
| 3 | a | 3.9 · 105 | |
| b | 4.6 · 105 | ||
| 4 | a | 3.8 · 105 | |
| b | 7.0 · 104 | ||
| Cerinţă | - | - | ≥150
|
- Testarea izolaţiei.
| Metoda test | Tensiune de verificare [VAC] | |
| Aplicată | Cerinţă | |
| Tensiunea aplicată între toţi conductorii a conectaţi în paralel şi conductorii b | 1000 | 1000 |
- Testare atenuării End-to-end.
| Pereche | Atenuare efectivă[dB] | |
| FTP Cat. 5e | 1 | 21.1 |
| 2 | 22.3 | |
| 3 | 21.8 | |
| 4 | 22.6 | |
| Cerinţă | - | ≤24.9 |
- Testarea Near End Cross Talk (NEXT).
| Pereche la preche | NEXT [dB] | |
| FTP Cat. 5e | 1-2 | 69.5 |
| 1-3 | 65.2 | |
| 1-4 | 64.8 | |
| 2-3 | 66.1 | |
| 2-4 | 68.5 | |
| 3-4 | 69.0 | |
| Cerinţă | - | ≥34.0 |
- Testarea pierderilor prin reflexie.
| Pereche | Return loss [dB] | |
FTP Cat. 5e | 1 | 20.7 |
| 2 | 22.9 | |
| 3 | 26.2 | |
| 4 | 24.1 | |
| Cerinţă | - | ≥19.4 |
| Pereche | PS-NEXT [dB] | |
| FTP Cat. 5e | 1 | 61.25 |
| 2 | 62.92 | |
| 3 | 61.67 | |
| 4 | 62.22 | |
| Cerinţă | - | ≥31.0 |
NETSET FTP 5e îndeplineste toate cerinţele pentru categoria 5e cu o marjă de siguranţă mare.
| Tip produs | cablu torsadat | ||
| Producător | |||
| Producător | NETSET | ||
| Tip cablu | F/UTP | ||
| Utilizare | Exterior | ||
| Categorie | 5e | ||
| Lungime cablu | m | Vânzare la metru | |
| Clasă CPR | FCA | ||
| Proprietăți fizice | |||
| Conductor | Material | Cupru | |
| Conductor | Diametru | mm | 0,5 |
| Izolarea conductorilor | Material | HDPE (polietilenă) | |
| Izolarea conductorilor | Diametru | mm | 1 |
| Torsadat | culori | alb-maro/maro, alb-albastru/albastru, alb-portocaliu/portocaliu, alb-verde/verde | |
| Scut conductor | Material | Al/Mylar | |
| manta | Material | LDPE | |
| manta | Diametru | mm | 6,2 |
| grosime | mm | 0,55 | |
| Culoare | RAL9005 (negru) | ||
| Gel filled | Nu | ||
| Cablu purtător | Nu | ||
| Rip-cord | Da | ||
| Splina | Nu | ||
| Abatere marcare metraj | <0.5 | ||
| Parametri electrici | |||
| Impedanță | Ohm | 100 | |
| Viteza nominală de propagare NVP | 67 | ||
| Întârziere oblică | ns/100 m | <45 | |
| Rezistență DC | Ohm/100 m | 9,5 | |
| Asimetrie de rezistență | <5 | ||
| Pierdere de returnare | 1 MHz | ≥dB | 20 |
| Pierdere de returnare | 4 MHz | ≥dB | 23 |
| 8 MHz | ≥dB | 24,5 | |
| 10 MHz | ≥dB | 25 | |
| 16 MHz | ≥dB | 25 | |
| 20 MHz | ≥dB | 25 | |
| 25 MHz | ≥dB | 24,3 | |
| 31.25 MHz | ≥dB | 23,6 | |
| 62.5 MHz | ≥dB | 21,5 | |
| 100 MHz | ≥dB | 20,1 | |
| Atenuare | 4 MHz | ||
