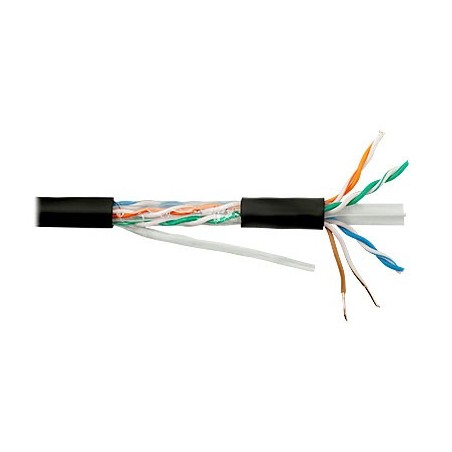

NETSET BOX U/UTP PE Cat. 6 E1610 este un cablu UTP de cea mai bună calitate destinat utilizării la exterior. NETSET Cat6 este cea mai nouă generaţie de cabluri torsadate NETSET. Materialul special de izolare cu manta de polietilenă (PE) este rezistent la radiații UV și umezeală. Cablul poate fi introdus prin canal cablu sau copex sau poate fi îngopat.
Diametrul exterior al cablului NETSET U/UTP Cat. 6 a fost redus la 6.1 mm, ceea ce simplifică semnificativ instalarea cablurilor. Izolarea firelor a fost făcută din PE special, pentru a facilita sertizarea conectorilor RJ-45 pe cablu.
Caracteristici distinctive ale cablului NETSET BOX U/UTP PE Cat. 6:
  • materiale de cea mai bună calitate, disciplină tehnologică strictă confirmate de o garanție de 15 ani,
  • control preliminar al calității materialelor și teste complete ale produsului final,
  • marcaj din metru în metru, eroare de lungime mai mică de 0.5%,
  • fir solid cu diametru de 0.54 mm (24 AWG),
  • izolare fire omogenizatăcu PE colorat ; odiametru exterior: 0.94 mm; culori: alb-verde/verde, alb-portocaliu/portocaliu, alb-maro/maro, alb-albastru/albastru,
  • fire izolate, torsadate în perechi cu diametru de 2.02 mm,
  • manta din PE neagră, diametru exterior de 6.1 mm.
Cablul NETSET U/UTP PE Cat. 6 E1610 este produs în condormitate cu standardul EN50575:2014
Cablurile NETSET au o garanţie de 15 ani.
Producătorul garantează stabilitatea parametrilor din "Specificaţii" pentru cel puţin 15 ani, doar în următoarele condiţii: cablul să fie ambalat, transportat, instalat şi folosit conform normelor europene (printre altele: E-79100 şi EN 50174-1), în condiţiile de mediu permise (vedeţi "Specificaţii")
Cablul NETSET BOX U/UTP PE Cat. 6 E1610 poate fi utilizat într-un interval de temperaturi de: -20o...+50oC și poate fi instalat în intervalul -30o...+50 oC.
Rezultate teste
  • Pierderi retur
Frecvență [MHz]Rezultat (min.) [dB]
120,0
423,0
824,5
1025,0
1625,0
2025,0
2524,3
31,2523,6
62,521,5
10020,1
20018,0
25017,3
  • Atenuare
Frecvență [MHz]Rezultat (max.) [dB]
12,03
43,78
85,32
105,95
167,55
208,47
259,51
31,2510,67
62,515,38
10019,80
20028,98
25032,85
  • NEXT (near end crosstalk)
Frecvență [MHz]Rezultat (min.) [dB]
174,3
465,3
860,8
1059,3
1656,2
2054,8
2553,3
31,2551,9
62,547,7
10044,3
20039,8
25038,3
  • PSNEXT (power sum near end crosstalk)
Frecvență [MHz]Rezultat (min.) [dB]
1 72,3
4 63,3
8 58,8
10 57,3
16 54,2
20 52,8
25 51,3
31,25 49,9
62,5 45,4
100 42,3
200 37,8
25036,3
  • ELFEXT (equal level far end crosstalk loss testing)
Frecvență [MHz]Rezultat (min.) [dB]
1 67,8
455,8
8 49,7
10 47,8
16 43,7
20 41,8
25 39,8
31,25 37,9
62,5 31,9
100 27,8
200 21,8
250 19,8



  • PSELFEXT (power sum equal level far end crosstalk loss testing)
Frecvență [MHz]Rezultat (min.) [dB]
164,8
452,8
846,7
1044,8
1640,7
2038,8
2536,8
31,2534,9
62,528,9
10024,8
20018,8
25016,8
Parametrii arată că NETSET BOX U / UTP PE Cat. 6 îndeplinește toate cerințele pentru cablurile de categoria 6, cu o marjă de siguranță mare
Nume NETSET U/UTP cat. 6 extern
Tip produs cablu torsadat
Producător DIPOL
Producător NETSET
Tip cablu U/UTP
Utilizare Exterior
Categorie 6
Lungime cablu m 305
Clasă CPR FCA
Proprietăți fizice
Conductor Material Cupru
Conductor Diametru mm 0,54
Izolarea conductorilor Material HDPE (polietilenă)
Izolarea conductorilor Diametru mm 0,94
Torsadat culori alb-maro/maro, alb-albastru/albastru, alb-portocaliu/portocaliu, alb-verde/verde
manta Material LDPE
manta Diametru mm 6,1
grosime mm 0,55
Culoare RAL9005 (negru)
cu gel Nu
Cablu purtător Nu
Rip-cord Da
Splina Da
Abatere marcare metraj % <0.5
Parametri electrici
Impedanță Ohm 100
Viteza nominală de propagare NVP % 67
Întârziere oblică ns/100 m <45
Rezistență DC Ohm/100 m 9,38
Asimetrie de rezistență % <5
Pierdere de returnare 1 MHz ≥dB 20
Pierdere de returnare 4 MHz ≥dB 23
8 MHz ≥dB 24,5
10 MHz ≥dB 25
16 MHz ≥dB 25
20 MHz ≥dB 25
25 MHz ≥dB 24,3
31.25 MHz ≥dB
62.5 MHz ≥dB 21,5
100 MHz ≥dB 20,1
200 MHz ≥dB 18
250 MHz ≥dB 17,3
Atenuare 1 MHz ≤dB 2
Atenuare 4 MHz ≤dB 3,78
8 MHz ≤dB 5,32
10 MHz ≤dB 5,95
16 MHz ≤dB 7,55
20 MHz ≤dB 8,47
25 MHz ≤dB 9,51
31.25 MHz ≤dB 10,67
62.5 MHz ≤dB 15,38
100 MHz ≤dB 19,8
200 MHz ≤dB 28,98
250 MHz ≤dB 32,85
NEXT (near-end crosstalk) 1 MHz ≤dB 74,3
NEXT (near-end crosstalk) 4 MHz ≤dB 65,3
8 MHz ≤dB 60,8
10 MHz ≤dB 59,3
16 MHz ≤dB 56,2
20 MHz ≤dB 54,8
25 MHz ≤dB 53,3
31.25 MHz ≤dB 51,9
