Siguranța diferențială 16A potrivită pentru majoritatea circuitelor casnice este un RCBO 1P+N, 16A, IΔn 30 mA, tip A, cu curba de declanșare B sau C și capacitate de rupere de minimum 4,5 kA. Această combinație acoperă circuitele de prize, iluminat și electrocasnice uzuale, oferind protecție simultană la curenți reziduali și la suprasarcină sau scurtcircuit. Dacă tabloul electric este dintr-o locuință cu echipamente moderne (mașini de spălat, laptopuri, încărcătoare), tipul A este alegerea corectă față de tipul AC.
- Curent nominal (In): 16A, potrivit pentru circuite de prize și electrocasnice de putere medie
- Sensibilitate reziduală (IΔn): 30 mA, standard acceptat pentru protecția persoanelor
- Tip: A, recomandat pentru echipamente cu surse de alimentare în comutație
- Curba de declanșare: B pentru circuite rezidențiale standard, C dacă sarcina are curenți de pornire mari
- Capacitate de rupere: minimum 4,5 kA; 6 kA sau 10 kA pentru tablouri cu putere mai mare
- Configurație: 1P+N, montaj pe șină DIN
Oferta Ethercom include componente electrice tehnice cu suport dedicat. Detalii despre disponibilitate și compatibilitate sunt disponibile pe Ethercom.
Concluzii principale
Siguranța diferențială 16A corectă pentru o instalație rezidențială modernă este un RCBO 1P+N, 16A, IΔn 30 mA, tip A, cu capacitate de rupere de minimum 4,5 kA și curba de declanșare adaptată sarcinii.
| Punct | Detalii |
|---|---|
| Specificație de bază | RCBO 1P+N, 16A, 30 mA, tip A, curba B sau C, minimum 4,5 kA. |
| Tip A vs AC | Tipul A este necesar pentru echipamente cu surse de alimentare în comutație, prezente în orice locuință modernă. |
| Capacitate de rupere | Alege 4,5 kA pentru branșamente standard; 6–10 kA dacă tabloul este aproape de sursa de alimentare sau are putere mai mare. |
| Verificare compatibilitate | Confirmă spațiul pe șina DIN, coordonarea cu MCB-urile existente și testează butonul T după montaj. |
| Achiziție prin Ethercom | Ethercom oferă suport tehnic, program B2B și garanție clară pentru componente electrice tehnice. |
Cuprins
- Ce branduri și modele de siguranțe diferențiale 16A găsești pe piață?
- Cum alegi corect o siguranță diferențială 16A pentru circuitul tău?
- Ce înseamnă tip A, curba B/C, IΔn și kA pe eticheta produsului?
- Ce verifici înainte de instalare și cum confirmi compatibilitatea cu tabloul?
- Ce prețuri și condiții de garanție să aștepți?
- Siguranțe diferențiale 16A disponibile prin Ethercom
- Perspectiva autorului: de ce tip A și 30 mA sunt alegerea practică
- Surse
Ce branduri și modele de siguranțe diferențiale 16A găsești pe piață?
Piața românească oferă mai multe serii consacrate de RCBO și RCCB 1P+N cu curent nominal 16A. Fiecare producător folosește o nomenclatură proprie, dar specificațiile respectă standardele IEC/EN.
Modelul Schneider Easy9 EZ9D32616 este frecvent întâlnit în instalații rezidențiale noi, cu 4,5 kA și curba C. Hager AD 916F oferă 10 kA, util când tabloul electric este alimentat dintr-un post de transformare cu putere mai mare. Modelul ETI EFI-2 A 16/0.03 respectă standardele IEC/EN 61008 și prezintă specificațiile tipice: In 16A, IΔn 30 mA, tip A, 1P+N, montaj pe șină DIN.
Forma RCBO (întreruptor automat diferențial combinat) integrează protecția la curent rezidual și protecția la suprasarcină sau scurtcircuit într-un singur modul. Alternativa clasică, RCCB plus MCB separat, ocupă mai mult spațiu pe șină și necesită coordonare între cele două dispozitive.
Cum alegi corect o siguranță diferențială 16A pentru circuitul tău?
Alegerea corectă depinde de câteva verificări concrete, nu de preț sau brand.
- Identifică ce protejează circuitul. Un circuit de prize standard sau mașina de spălat necesită In 16A. Un circuit de iluminat poate funcționa cu 10A, iar un circuit de aer condiționat sau plită electrică necesită 20A sau mai mult.
- Alege IΔn 30 mA pentru protecția persoanelor. Aceasta este sensibilitatea standard pentru spații rezidențiale și comerciale. Sensibilitatea de 10 mA se folosește doar în camere cu risc special (băi cu cadă sau duș, piscine) sau acolo unde normele locale impun protecție suplimentară.
- Verifică tipul A vs AC. Dacă circuitul alimentează echipamente cu surse de alimentare în comutație (laptopuri, televizoare, mașini de spălat moderne, pompe de căldură), alege tipul A. Tipul AC detectează doar curenți reziduali sinusoidali și poate rata curenții pulsatori generați de aceste echipamente.
- Stabilește curba de declanșare. Curba B declanșează la 3–5 ori curentul nominal și este potrivită pentru circuite rezidențiale fără sarcini cu curenți mari de pornire. Curba C declanșează la 5–10 ori curentul nominal și este preferată când circuitul alimentează motoare sau echipamente cu pornire grea.
- Verifică capacitatea de rupere față de puterea tabloului. Un tablou alimentat dintr-un branșament standard de 25A la 230V necesită minimum 4,5 kA. Dacă branșamentul este mai puternic sau tabloul este aproape de un post de transformare, alege 6 kA sau 10 kA.
- Confirmă configurația 1P+N și lățimea pe șină. Un RCBO 1P+N ocupă de regulă 2 module pe șina DIN. Verifică spațiul disponibil în tablou înainte de comandă.
Semnale de alarmă la cumpărare: eticheta lipsă sau ilizibilă, absența marcajului CE și a referinței la standardele IEC/EN pe fișa tehnică, capacitate de rupere nedeclarată sau sub 4,5 kA pentru instalații rezidențiale, și prețuri semnificativ sub media pieței fără explicație clară.
Ce înseamnă tip A, curba B/C, IΔn și kA pe eticheta produsului?
Tip A vs tip AC
Tipul AC detectează curenți reziduali sinusoidali alternativi. Tipul A detectează atât curenți sinusoidali, cât și curenți pulsatori de curent continuu, generați de echipamentele cu surse de alimentare în comutație. Instalațiile rezidențiale moderne conțin aproape întotdeauna astfel de echipamente, ceea ce face tipul A alegerea practică implicită. Materialele comerciale și fișele tehnice confirmă că tipul A este preferat pentru echipamente cu surse în comutație.

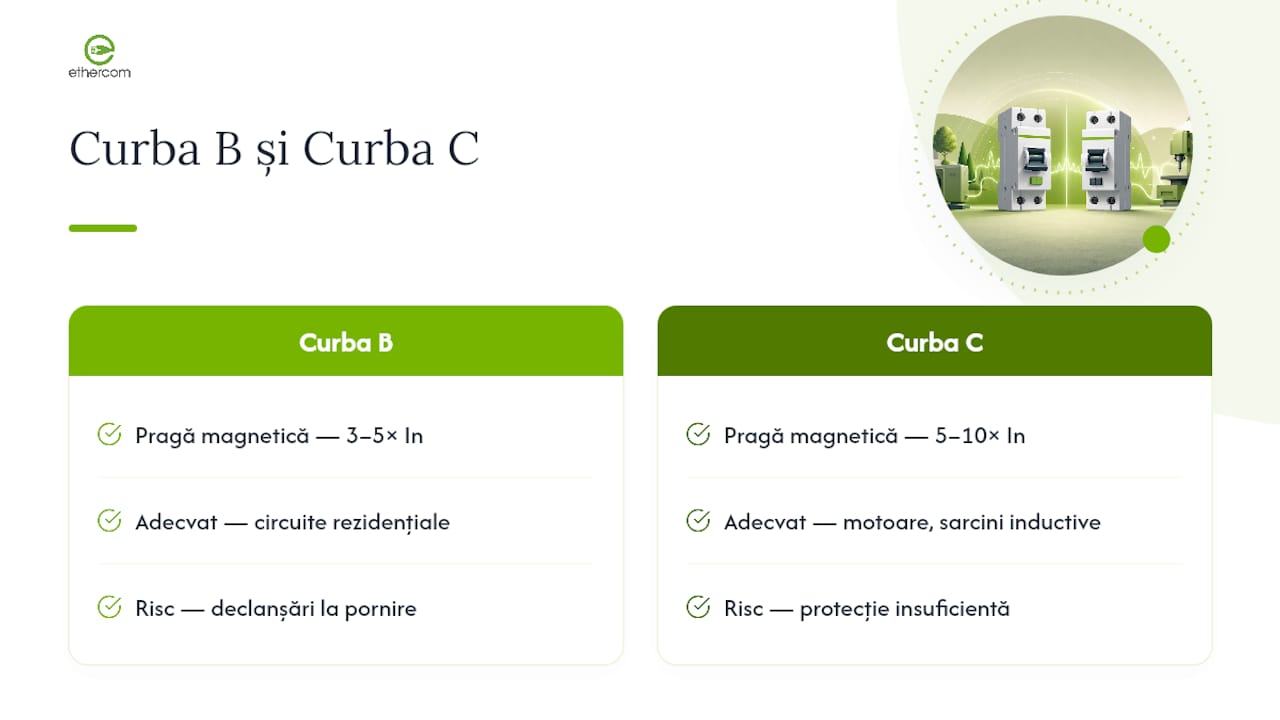

Curba B și curba C
Curba de declanșare descrie pragul la care protecția magnetică intervine instantaneu. Curba B acționează la 3–5 ori In, curba C la 5–10 ori In. Alegerea greșită poate duce fie la declanșări false la pornirea echipamentelor (curba B pe un circuit cu motor), fie la protecție insuficientă la scurtcircuit (curba C pe un circuit rezidențial simplu).
IΔn: 30 mA vs 10 mA
IΔn reprezintă curentul rezidual la care dispozitivul declanșează. Valoarea de 30 mA este pragul acceptat internațional pentru protecția persoanelor în instalații rezidențiale și comerciale. Valoarea de 10 mA oferă protecție suplimentară și se aplică în zone cu risc ridicat de electrocutare.
Capacitatea de rupere (kA)
Capacitatea de rupere indică curentul maxim de scurtcircuit pe care dispozitivul îl poate întrerupe fără deteriorare. Modelele rezidențiale uzuale acoperă intervalul 4,5–10 kA. Hager AD 916F oferă 10 kA, util pentru tablouri cu putere mai mare sau aproape de sursa de alimentare. Alegerea unui model cu kA insuficient poate duce la deteriorarea dispozitivului la primul scurtcircuit sever.
Sfat profesional: Verifică întotdeauna fișa tehnică (datasheet) a produsului înainte de cumpărare. Un produs fără fișă tehnică disponibilă sau fără referință la standardele IEC/EN 61008 sau IEC/EN 61009 nu oferă garanția conformității.
Standardele relevante pentru siguranțele diferențiale sunt IEC/EN 61008 (RCCB) și IEC/EN 61009 (RCBO). Conformitatea cu aceste standarde trebuie menționată explicit pe fișa tehnică sau pe ambalaj. Consultă și ghidul privind standardele de siguranță industrială pentru context suplimentar despre cerințele de conformitate în instalații tehnice.
Ce verifici înainte de instalare și cum confirmi compatibilitatea cu tabloul?
- Spațiu pe șina DIN: un RCBO 1P+N ocupă de regulă 2 module (35–36 mm). Numără modulele libere din tablou înainte de comandă. Fișele produselor includ de obicei numărul de module și dimensiunile de montaj, utile pentru verificarea compatibilității mecanice.
- Orientarea fazei și nulului: la montaj pe șina DIN, faza se conectează pe borna marcată „L“, nulul pe borna „N“. Inversarea conexiunilor poate afecta funcționarea corectă a protecției reziduale.
- Coordonarea cu MCB-urile existente: dacă tabloul conține deja întreruptoare automate (MCB), verifică că capacitatea de rupere a RCBO-ului este cel puțin egală cu cea a MCB-urilor de pe același circuit.
- Verificarea funcției de declanșare după montaj: după instalare, apasă butonul de test (marcat „T“ sau „TEST“) pentru a confirma că dispozitivul declanșează corect. Dacă nu declanșează, conexiunile trebuie reverificare de un electrician autorizat.
- Alimentarea și profilul tabloului: verifică puterea totală a branșamentului și dacă tabloul are protecție generală (disjunctor de cap de tablou). Aceasta influențează alegerea kA-ului pentru dispozitivele individuale.
Montajul siguranțelor diferențiale trebuie realizat de un electrician autorizat. Verificarea și punerea în funcțiune sunt obligatorii după orice intervenție în tabloul electric.
Ce prețuri și condiții de garanție să aștepți?
Prețurile pentru un RCBO 1P+N 16A/30 mA variază în funcție de capacitatea de rupere, tip (A vs AC) și brand. Modelele cu 4,5 kA și tip AC se situează la capătul inferior al gamei, în timp ce modelele cu 10 kA și tip A de la branduri consacrate (Hager, ABB, Schneider Acti9) se situează la capătul superior. Diferența de preț reflectă capacitatea de rupere mai mare și detectarea curenților pulsatori.
La cumpărare, verifică:
- Fișa tehnică disponibilă cu toate specificațiile (In, IΔn, tip, curba, kA, standarde)
- Garanție clară declarată de vânzător, cu termene și procedură de returnare
- Stoc notat și termen de livrare precizat
- Suport post-vânzare pentru verificarea compatibilității
Drepturile de consumator în cazul unui produs neconform sunt reglementate la nivel european. Platforma ODR a Comisiei Europene oferă un punct de contact pentru soluționarea litigiilor când produsul nu corespunde ofertei. Mecanismele de soluționare alternativă a litigiilor sunt disponibile pentru cumpărătorii din UE care nu reușesc să rezolve direct cu vânzătorul.
Nu compara doar prețul. Un model cu kA insuficient sau fără fișă tehnică poate părea mai ieftin, dar nu oferă protecția declarată.
Siguranțe diferențiale 16A disponibile prin Ethercom
Ethercom aprovizionează peste 14.000 de produse tehnice, inclusiv componente electrice pentru instalatori și utilizatori casnici. Portofoliul acoperă echipamente pentru tablouri electrice, montaj pe șină DIN și instalații tehnice complete, cu acces la branduri și modele care nu se găsesc în mod curent în magazinele locale.
Pentru siguranțe diferențiale 16A, Ethercom oferă:
- Suport tehnic pentru verificarea compatibilității cu tabloul electric existent (trimite fotografia tabloului și numărul de circuite)
- Program B2B pentru instalatori și companii, cu condiții dedicate și asistență pentru proiecte
- Garanție și suport post-vânzare cu termene clare
- Livrare cu termene precizate și stoc verificabil
Verifică disponibilitatea și comandă direct pe Ethercom. Pentru proiecte sau comenzi multiple, contactează echipa Ethercom prin formularul B2B pentru o ofertă personalizată.

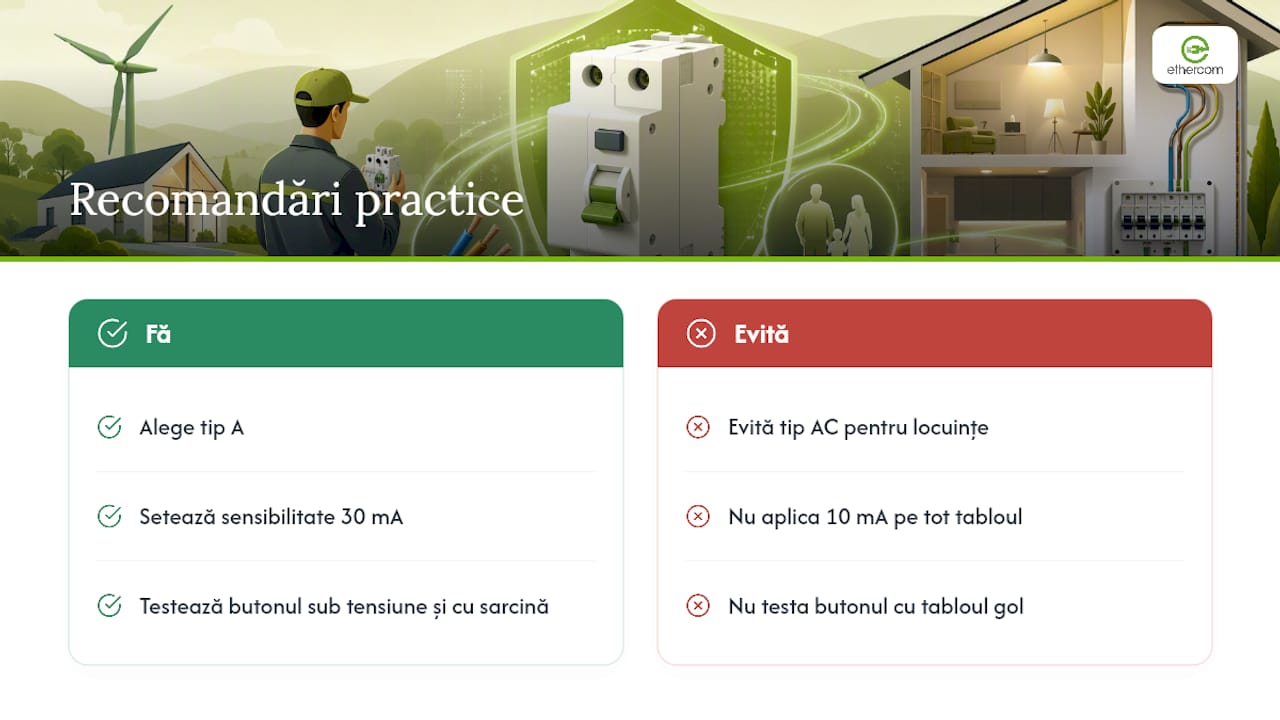

Perspectiva autorului: de ce tip A și 30 mA sunt alegerea practică
Majoritatea instalatorilor cu care am discutat confirmă același lucru: tipul AC este depășit pentru instalațiile rezidențiale actuale. Orice locuință cu mașină de spălat, televizor sau laptop are surse de alimentare în comutație care generează curenți pulsatori. Un dispozitiv tip AC nu îi detectează. Rezultatul este o protecție parțială, nu una completă.
Alegerea de 30 mA ca sensibilitate standard nu este arbitrară. Este pragul sub care curentul prin corp devine periculos pentru inimă în condiții normale. Sensibilitatea de 10 mA are locul ei, dar aplicată pe tot tabloul crește riscul de declanșări false și nu aduce beneficii suplimentare față de 30 mA în spații uscate.
Un detaliu care face diferența la instalare: după montaj, butonul de test trebuie apăsat cu circuitul sub tensiune și cu sarcina conectată. Mulți instalatori îl testează cu tabloul gol. Testul corect confirmă că întregul lanț, de la senzor la mecanism de declanșare, funcționează în condiții reale.
