Împământarea sistemului fotovoltaic: ghid tehnic pentru instalatori

Dată: 10 aug. 2026

Comentariu: 0

Împământarea unui sistem fotovoltaic este obligatorie în România, fără excepție. Orice instalație PV racordată la rețea necesită o priză de pământ verificată, conductori de protecție galben-verde continui și o bară de egalizare a potențialelor (BEP) conectată corect la structura panourilor, la invertor și la tabloul electric. Fără buletin PRAM emis de personal autorizat, racordarea la rețeaua de distribuție nu este posibilă.

Checklist imediat înainte de punerea în funcțiune:

Verifică continuitatea conductorului galben-verde pe întregul traseu, de la panouri până la BEP.
Conectează structura metalică a panourilor la BEP printr-un conductor de minimum 6 mm² Cu.
Leagă BEP la priza de pământ și măsoară rezistența cu telurometrul înainte de racordare.
Montează SPD Tip 2 atât pe partea DC, cât și pe partea AC.
Solicită buletinul PRAM de la o firmă autorizată ANRE înainte de punerea în funcțiune.

Standardul SR HD 60364-7-712 reglementează cerințele specifice pentru instalațiile fotovoltaice în România și stabilește obligativitatea împământării, a egalizării potențialelor și a protecțiilor contra supratensiunilor pe ambele laturi ale invertorului.

Concluzii principale

Împământarea corectă a unui sistem fotovoltaic necesită priză de pământ verificată, conductori PE continui și documentație PRAM emisă de personal autorizat ANRE.

Punct	Detalii
Obligativitate legală	Împământarea este obligatorie; fără buletin PRAM, racordarea la rețea nu este posibilă.
Valori admise rezistență	1 Ω (priză comună), 4 Ω (priză dedicată), 10 Ω (paratrăsnet independent).
Secțiuni conductori PE	Minimum 6 mm² Cu pentru legături locale, 16 mm² Cu pentru legătura principală BEP-priză.
Protecții DC vs AC	SPD Tip 2 pe ambele laturi; echipamentele DC trebuie proiectate pentru până la 1000 VDC.
Ethercom	Furnizor de componente certificate (tablouri, conductori, SPD-uri) cu suport B2B pentru instalatori.

Cuprins

De ce este necesară împământarea unui sistem fotovoltaic?
Care sunt componentele esențiale ale sistemului de împământare PV?
Cum se realizează corect împământarea — pași practici pentru instalatori
Ce dimensiuni și materiale sunt recomandate pentru conductori și electrozi?
Ce diferențe există între protecțiile DC și AC la un sistem fotovoltaic?
Cum se măsoară rezistența la pământ și ce valori sunt admise?
Greșeli frecvente în teren și cum le eviți
Cât de des trebuie verificat sistemul de împământare?
Perspectiva editorială: responsabilitate profesională și documentație corectă
Componente de împământare și protecție disponibile la Ethercom
Surse

De ce este necesară împământarea unui sistem fotovoltaic?

Împământarea fotovoltaică îndeplinește trei funcții distincte, fiecare critică pentru siguranța instalației.

Protecția persoanelor. Un defect de izolație pe un panou sau pe cablul DC poate aduce tensiunea pe structura metalică a acoperișului. Fără conductor PE conectat, oricine atinge structura devine calea de dispersie spre pământ. Cu împământare corectă, curentul de defect se disipă prin electrodul de pământ, nu prin corpul uman.

Protecția echipamentelor. Invertoarele moderne au circuite de detecție a defectelor de izolație (RCD intern sau AFCI), dar acestea funcționează corect numai dacă există o referință de pământ stabilă. Un invertor fără împământare poate intra în eroare repetată sau poate fi avariat de supratensiuni tranzitorii.

Dispersia supratensiunilor. Trăsnetele și comutațiile din rețea generează impulsuri de tensiune care se propagă prin cablurile DC și AC. SPD-urile montate pe ambele laturi ale invertorului deviază aceste impulsuri spre pământ, dar numai dacă priza de pământ are rezistența sub pragul admis.

Din perspectivă normativă, normativul I7/2011 și standardul IEC 62446-1 impun teste de Categoria 1 și Categoria 2 la recepție, inclusiv verificarea continuității conductorilor PE și măsurarea rezistenței prizei de pământ. Buletinul PRAM este documentul care atestă conformitatea și este cerut obligatoriu de operatorul de distribuție la racordare.

Care sunt componentele esențiale ale sistemului de împământare PV?

Un sistem de împământare fotovoltaică funcțional include șase categorii de componente. Fiecare are specificații minime care nu pot fi ignorate.

Bara de egalizare a potențialelor (BEP). Punctul central la care se conectează structura panourilor, conductorul PE al invertorului, conductorul spre priza de pământ și, când există, legătura cu instalația de paratrăsnet. BEP se montează de obicei în tabloul de curent continuu sau în tabloul general, în funcție de configurație.

Electrozi de împământare. Tipurile uzuale sunt: electrodul vertical (tijă sau platbandă introdusă vertical), electrodul orizontal (platbandă sau conductor îngropat la adâncime de cel puțin 0,5 m) și electrodul perimetral (buclă în jurul clădirii sau al parcului PV). Materialele acceptate sunt oțelul galvanizat și cuprul. Alegerea depinde de rezistivitatea solului și de spațiul disponibil.

Conductori de protecție (PE). Identificați prin izolație galben-verde, aceștia trebuie să fie continui pe tot traseul. Orice întrerupere, chiar și o clemă slăbită, anulează protecția.

Cleme și conexiuni certificate. Clemele de împământare trebuie să fie din material compatibil cu conductorul (cupru pe cupru, sau bimetale pentru conexiuni mixte) și protejate anticoroziv, mai ales în instalații exterioare sau în medii cu umiditate ridicată.

SPD-uri (descărcătoare de supratensiune). Montate pe partea DC și pe partea AC, conform recomandărilor pentru protecțiile sistemelor fotovoltaice.

Componentă	Rol principal	Specificație minimă
BEP	Punct comun de egalizare	Șină Cu sau Al, dimensionată pentru curentul de defect
Electrod vertical	Dispersie curent în sol	Tijă oțel galvanizat Ø16 mm sau Cu Ø10 mm
Electrod orizontal	Dispersie în strat superficial	Platbandă OL-Zn sau conductor Cu
Conductor PE	Continuitate protecție	6 mm² Cu (local), 16 mm² Cu (legătură principală)
Clemă împământare	Conexiune mecanică și electrică	Certificată, bimetalică pentru conexiuni mixte
SPD Tip 2 DC/AC	Protecție supratensiuni	Conform tensiunii maxime a sistemului (până la 1000 VDC)

Sfat profesional: Alege cleme din inox sau bimetalice pentru instalații pe structuri de aluminiu. Contactul direct aluminiu-cupru fără protecție bimetalică generează coroziune galvanică și crește rezistența de contact în câțiva ani.

Cum se realizează corect împământarea — pași practici pentru instalatori

Procesul corect urmează o secvență logică, de la studiul terenului până la emiterea documentației de recepție.

Studiu de rezistivitate a solului. Măsoară rezistivitatea cu un telurometru în patru puncte (metoda Wenner) înainte de a decide tipul de electrod. Solurile argiloase au rezistivitate scăzută (sub 100 Ω·m) și acceptă electrozi verticali scurți. Solurile nisipoase sau stâncoase pot depăși 1000 Ω·m și necesită electrozi orizontali extinși sau soluții combinate, conform ghidului de împământare Veltol Energy.
Montarea electrozilor. Electrozii verticali se introduc la adâncimi de 1,5–3 m, acolo unde stratul de sol are conductivitate mai bună. Distanța minimă între doi electrozi verticali este egală cu lungimea lor, pentru a evita suprapunerea zonelor de dispersie. Electrozii orizontali se îngropă la minimum 0,5 m adâncime, pe trasee drepte sau în buclă perimetrală.
Interconectarea structurii și a panourilor la BEP. Fiecare rând de panouri se leagă la structura metalică, iar structura se conectează la BEP cu conductor galben-verde de minimum 6 mm² Cu. Nu se acceptă întreruperi sau conexiuni prin șuruburi fără clemă certificată.
Legarea invertorului și a tabloului electric la BEP. Conductorul PE al invertorului (minimum 16 mm² Cu pentru legătura principală) se conectează direct la BEP. Tabloul electric AC se leagă la aceeași bară sau la bara PE din tabloul general al clădirii.
Integrarea cu instalația de paratrăsnet (când există). Dacă clădirea are paratrăsnet, BEP-ul sistemului PV se conectează la bara de egalizare a potențialelor a clădirii, nu la priza de pământ a paratrăsnetului în mod direct, pentru a evita injectarea curenților de trăsnet în circuitele PV.
Verificări la recepție. Măsoară continuitatea conductorilor PE cu un ohmetru sau multimetru certificat. Măsoară rezistența prizei de pământ cu telurometrul (metoda fall-of-potential sau cu clamp). Documentează valorile obținute pentru buletinul PRAM.

Ce dimensiuni și materiale sunt recomandate pentru conductori și electrozi?

Selecția corectă a secțiunilor și materialelor determină durabilitatea sistemului pe 20–25 de ani, cât durează de obicei o instalație PV.

Conductori de protecție (PE). Secțiunea minimă de 6 mm² Cu se aplică pentru legăturile locale: structură-panou, panou-BEP pe distanțe scurte. Legătura principală BEP-priză de pământ și conductorul PE al invertorului necesită minimum 16 mm² Cu. Dacă conductorul de fază al circuitului AC depășește 35 mm², conductorul PE se dimensionează conform tabelelor din SR HD 60364-5-54.

Electrozi — oțel galvanizat vs cupru. Oțelul galvanizat este mai ieftin și suficient pentru soluri cu pH neutru și umiditate moderată. Cuprul rezistă mai bine în soluri acide sau cu umiditate ridicată, dar costul este semnificativ mai mare. În medii agresive (sol cu pH sub 5 sau cu conținut ridicat de cloruri), electrodul de cupru sau cel din oțel inoxidabil este alegerea corectă.

Aplicație	Secțiune/Dimensiune	Material recomandat
Legătură locală structură-BEP	6 mm²	Cupru, izolație galben-verde
Legătură principală BEP-priză	16 mm²	Cupru, izolație galben-verde
Electrod vertical standard	Tijă Ø16 mm, L=1,5–3 m	Oțel galvanizat sau Cu
Electrod orizontal	Platbandă OL-Zn	Oțel galvanizat (medii normale)
Medii agresive (pH<5)	Conductor Cu 16 mm²	Cupru sau oțel inoxidabil

Cablurile folosite pe traseele DC trebuie să fie cabluri solare cu manta dublă, rezistente UV și fără halogeni. Cablurile standard pentru instalații interioare se degradează rapid la expunere solară directă și nu sunt acceptate pe traseele exterioare ale sistemului PV.

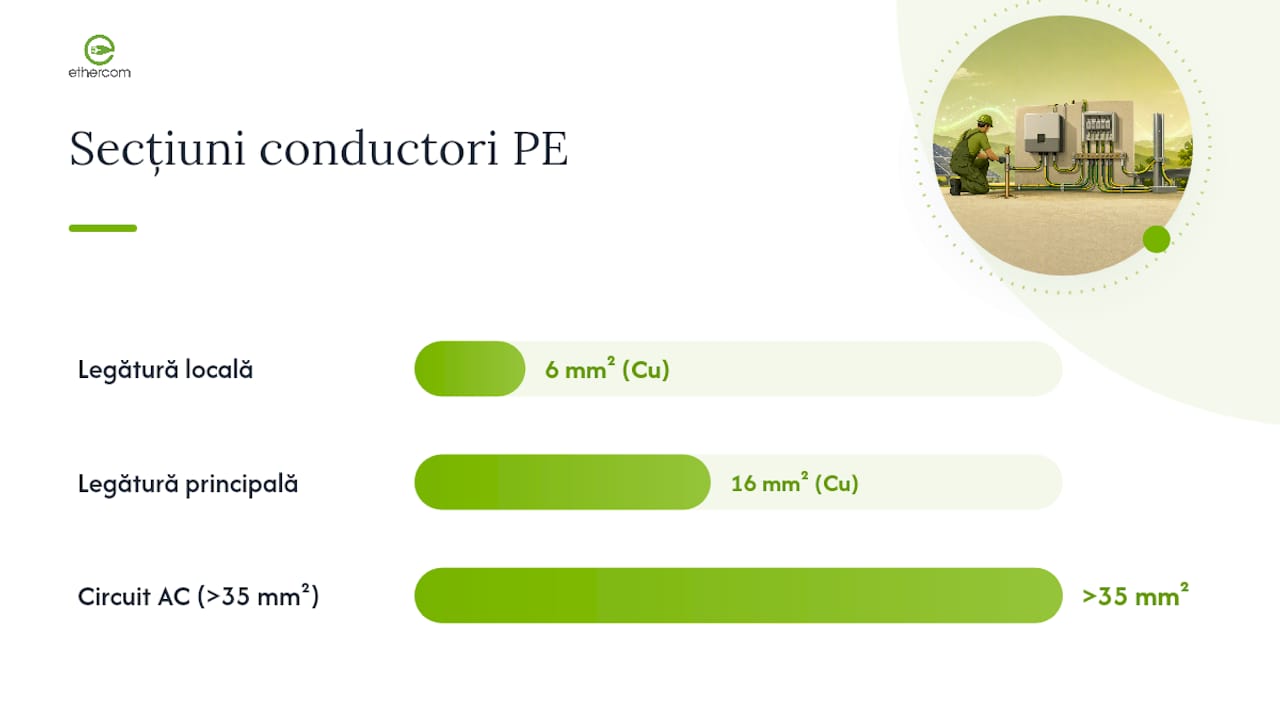

Ce dimensiuni și materiale sunt recomandate pentru conductori și electrozi? — overview diagram

Ce diferențe există între protecțiile DC și AC la un sistem fotovoltaic?

Confundarea echipamentelor AC cu cele DC este una dintre cele mai periculoase greșeli în instalațiile fotovoltaice. Circuitele DC operează la tensiuni de până la 1000 VDC și au caracteristici de arc electric complet diferite față de circuitele AC.

Principalele diferențe și cerințe specifice:

Siguranțe și întreruptoare. Pe partea DC se folosesc siguranțe fuzibile DC sau întreruptoare automate DC (DC MCB), proiectate pentru stingerea arcului electric în curent continuu. Un MCB standard AC nu stinge arcul DC și poate provoca incendiu.
Separator DC. Obligatoriu între panouri și invertor, permite izolarea circuitului DC pentru intervenții de mentenanță fără a deconecta panourile fizic.
SPD Tip 2 pe DC. Montat la originea circuitului DC (tabloul DC), cu tensiunea de protecție adaptată la tensiunea maximă a șirului de panouri. Protecțiile și tablourile electrice pentru sisteme PV recomandă tablouri exterioare cu grad de protecție IP65 și SPD cu capacitate de descărcare adecvată.
SPD Tip 2 pe AC. Montat în tabloul AC, după invertor, protejează circuitul de distribuție și echipamentele conectate.
SPD suplimentar lângă invertor. Dacă distanța dintre tabloul DC/AC și invertor depășește 10 m, este necesară montarea unui SPD suplimentar în imediata vecinătate a invertorului, pe ambele laturi.

Tablourile exterioare pentru circuitele DC trebuie să aibă minimum IP65. Un tablou IP44 montat pe acoperiș sau pe fațadă expusă la ploaie nu oferă protecție suficientă pe termen lung.

Cum se măsoară rezistența la pământ și ce valori sunt admise?

Măsurarea rezistenței prizei de pământ este obligatorie înainte de punerea în funcțiune și se repetă periodic pe durata de viață a instalației.

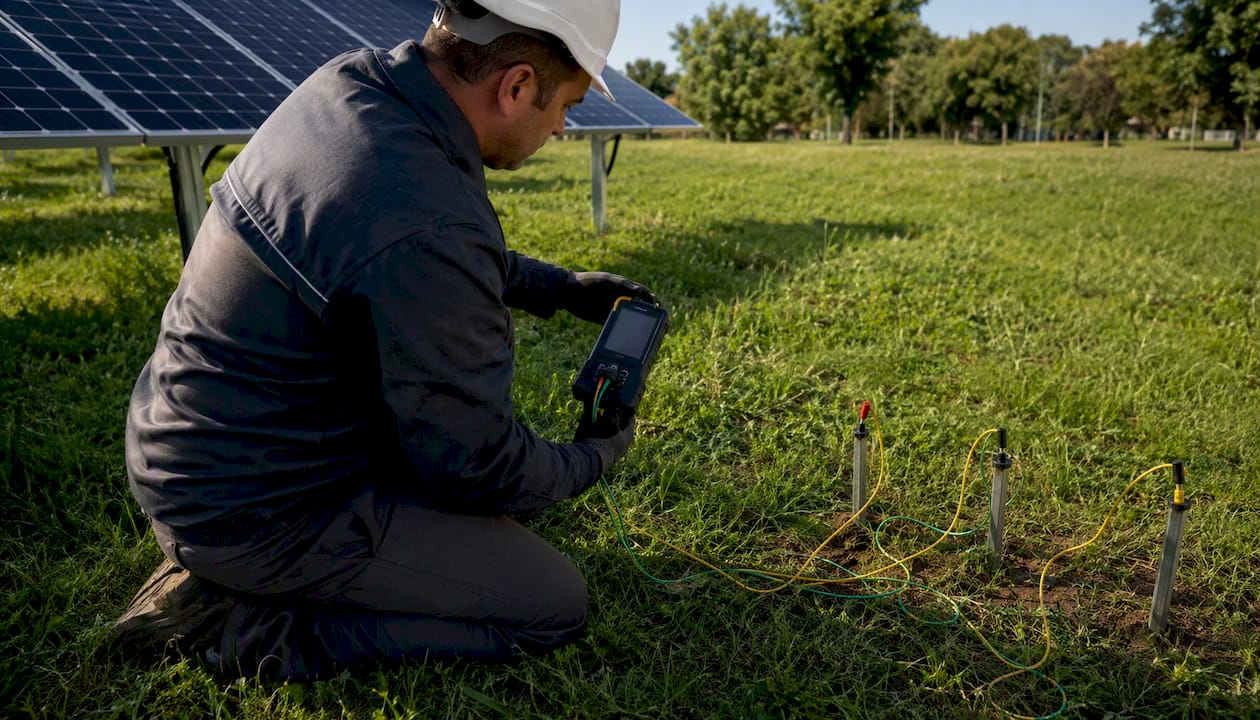

Măsurarea rezistenței la împământare cu ajutorul telurometrului

Metoda fall-of-potential (3 poli). Metoda standard pentru măsurători precise. Telurometrul injectează un curent de test între electrodul de pământ (E) și un electrod auxiliar de curent ©, plasat la distanță. Valoarea afișată reprezintă rezistența reală a prizei. Condiție de testare: solul trebuie să fie la umiditate normală, nu imediat după ploi abundente sau în perioadă de secetă extremă.

Metoda cu clamp (2 poli). Rapidă și neinvazivă, dar aplicabilă numai când există mai mulți electrozi interconectați sau când priza face parte dintr-un sistem de împământare mai larg. Nu este acceptată ca metodă unică pentru buletinul PRAM.

Valorile maxime admise pentru rezistența prizei de pământ în România sunt:

Tip priză	Valoare maximă admisă	Aplicabilitate
Priză comună (instalație + paratrăsnet)	1 Ω	Clădiri cu paratrăsnet și instalație PV
Priză dedicată instalației electrice	4 Ω	Instalații rezidențiale și comerciale fără paratrăsnet
Priză paratrăsnet independentă	10 Ω	Sisteme de protecție contra trăsnetului separate

Dacă valoarea măsurată depășește pragul admis, soluțiile imediate sunt: adăugarea unui electrod suplimentar, tratarea solului cu bentonită sau sare (soluție temporară, necesită reînnoire), sau extinderea electrodului orizontal. Măsurătorile pentru buletinul PRAM trebuie efectuate de personal autorizat ANRE.

Sfat profesional: Notează data, condițiile meteo și valorile măsurate la fiecare testare. Compararea valorilor în timp este singura metodă de a detecta degradarea treptată a prizei înainte ca aceasta să devină o problemă de siguranță.

Greșeli frecvente în teren și cum le eviți

Instalațiile cu probleme de împământare au de obicei aceleași cauze repetate. Cunoașterea lor reduce semnificativ timpul de depanare.

Întreruperea conductorului PE. Cea mai frecventă și mai periculoasă greșeală. Apare când conductorul galben-verde este tăiat pentru a facilita trecerea printr-un canal sau când o clemă nu este strânsă corect. Verifică continuitatea cu ohmetrul pe fiecare segment, nu doar la capete.
Folosirea cablurilor standard în loc de cabluri solare. Cablurile NYM sau CYABY nu rezistă la radiații UV și la variațiile termice de pe acoperiș. Se degradează în 3–5 ani și pot provoca defecte de izolație greu de localizat.
Confundarea protecțiilor AC cu cele DC. Un MCB AC montat pe circuitul DC nu stinge arcul electric și poate provoca incendiu. Verifică marcajul fiecărui dispozitiv înainte de montaj.
Valori mari de rezistență din cauza solului uscat. Rezistivitatea solului crește semnificativ vara. Dacă măsori în august și obții valori la limită, repetă măsurătoarea toamna sau primăvara pentru a confirma conformitatea reală.
Coroziunea conexiunilor. Clemele din oțel zincat montate pe structuri de aluminiu se corodează galvanic în 2–3 ani în medii umede. Folosește cleme bimetalice sau din inox.
Electrozi montați prea aproape unul de altul. Doi electrozi verticali la distanță mai mică decât lungimea lor se „ajută“ reciproc și nu reduc rezistența totală proporțional. Respectă distanța minimă, egală cu lungimea electrodului.

Sfat profesional: *Dacă rezistența la pământ crește brusc față de măsurătoarea anterioară, verifică mai întâi conexiunile mecanice și clemele înainte de a înlocui electrozii.

Cât de des trebuie verificat sistemul de împământare?

Mentenanța sistemului de împământare este adesea neglijată după recepție, deși verificarea anuală rămâne singura metodă sigură de a detecta degradarea treptată.

Inspecție vizuală anuală. Verifică starea clemelor, a conductorilor PE vizibili și a conexiunilor la BEP. Semnele de coroziune, oxidare sau slăbire mecanică necesită intervenție imediată. Verifică și etanșeitatea tablourilor exterioare (IP65) și starea garniturilor.

Măsurare periodică a rezistenței. Cel puțin o dată pe an și obligatoriu după orice eveniment major: trăsnet în apropierea instalației, inundație, lucrări de terasament în zona electrozilor. Valorile se compară cu cele din buletinul PRAM inițial.

Înlocuirea electrozilor. Electrozii din oțel galvanizat în medii agresive (sol acid, umiditate ridicată, conținut de cloruri) au o durată de viață de 10–15 ani. Cuprul rezistă mai mult, dar necesită verificare periodică a conexiunilor. Semnalul că electrodul trebuie înlocuit este creșterea progresivă a rezistenței măsurate, chiar dacă conexiunile sunt curate.

Procedura de troubleshooting pentru creșteri bruște ale rezistenței: verifică mai întâi conexiunile mecanice și clemele, apoi continuitatea conductorului PE, și abia la final evaluează starea electrodului. Extinderea sistemului cu un electrod suplimentar este mai rapidă și mai ieftină decât înlocuirea completă, dacă spațiul permite.

Perspectiva editorială: responsabilitate profesională și documentație corectă

Ethercom lucrează direct cu instalatori și electricieni autorizați care implementează sisteme fotovoltaice în România. Din această experiență, cel mai frecvent punct de eșec nu este alegerea greșită a electrodului sau a secțiunii conductorului, ci lipsa documentației corecte la recepție.

Un sistem de împământare bine executat tehnic, dar fără buletin PRAM emis de o firmă autorizată ANRE, nu poate fi racordat legal la rețea. Buletinul PRAM nu este o formalitate: atestă că măsurătorile au fost efectuate de personal autorizat, că valorile sunt în limitele admise și că instalația respectă SR HD 60364-7-712. Fără acest document, operatorul de distribuție refuză racordarea.

Recomandarea practică: implică firma de măsurători autorizată din faza de proiectare, nu după ce instalația este montată. Astfel, dacă solul necesită electrozi suplimentari sau o configurație specială, modificările se fac înainte de finisaje, nu după.

Ethercom oferă suport tehnic B2B pentru instalatori care au nevoie de componente specifice, inclusiv SPD-uri, tablouri IP65, conductori și accesorii de împământare. Echipa tehnică poate răspunde la întrebări despre compatibilitatea produselor și specificații.
