Montați un SPD (dispozitiv de protecție la supratensiune) compatibil IEEE 802.3af/at/bt la capătul liniei, lângă cameră sau echipamentul PoE, și completați cu un al doilea SPD la sursa PoE sau switch în zone cu risc ridicat. Această configurație dublă acoperă atât impulsurile induse pe cablu, cât și tranzienții de la rețeaua de alimentare. Preferați dispozitive cu protecție atât în mod comun, cât și diferențial, cu curent nominal de descărcare (In) specificat în unități de kA și tensiune de let-through (Up) cât mai scăzută.
- SPD inline RJ45 la endpoint (lângă cameră): montaj plug-and-play, potrivit pentru camere IP exterioare și AP-uri.
- SPD la sursa PoE/switch: protecție suplimentară pentru echipamentele centrale din dulap sau rack.
- Exterior: modele IP67 sau carcasă metalică; interior/dulap: module DIN-rail.
- Verificați explicit compatibilitatea cu standardul PoE folosit (802.3af: 15,4 W; 802.3at: 30 W; 802.3bt: aproximativ 90 W) și cu viteza rețelei (1G, 2,5G sau 10G).
Concluzii principale
Protecția eficientă a echipamentelor PoE necesită un SPD compatibil IEEE 802.3af/at/bt, montat la endpoint și, în zone cu risc, și la sursa PoE, cu împământare directă și fir scurt la bara clădirii.
| Punct | Detalii |
|---|---|
| Montaj dublu în zone cu risc | Instalați SPD atât la endpoint (cameră), cât și la sursa PoE/switch pentru protecție completă. |
| Parametri cheie din datasheet | Verificați In (kA la 8/20 µs), Up (clamping voltage), viteza suportată și certificările IEC/EN 61643-21, UL 497B. |
| Împământare corectă | Firul de împământare scurt și conexiunea directă la bara clădirii sunt decisive pentru eficiența SPD-ului. |
| Înlocuire după eveniment | Înlocuiți SPD-ul imediat după un eveniment major de fulger sau când indicatorul de avarie este activ. |
| Ethercom pentru proiecte B2B | Ethercom oferă suport tehnic, fișe de produs și ofertă personalizată pentru proiecte CCTV în România. |
Cuprins
- De ce este necesară protecția la supratensiune PoE?
- Ce tipuri de protecții PoE există și când le folosești?
- Ce specificații verifici înainte de achiziție?
- Cum instalezi corect un SPD PoE?
- Cum alegi diferit pentru CCTV față de AP-uri sau echipamente în dulap?
- Când și cum înlocuiești un SPD după un eveniment?
- Ce produse găsești pe piața din România și ce să ceri distribuitorului?
- Perspectiva Ethercom asupra protecției SPD în proiecte locale
- Ethercom: ofertă și suport B2B pentru protecție PoE
- Surse
De ce este necesară protecția la supratensiune PoE?
Camerele montate în exterior, traseele de cablu lungi și locațiile expuse la descărcări atmosferice reprezintă principalele scenarii în care un SPD PoE devine indispensabil. Cablurile UTP neprotejate care depășesc 30–50 m acționează ca antene și captează tensiuni induse, atât din descărcări directe, cât și din câmpuri electromagnetice generate de fulgere la distanță. Echipamentele PoE sunt deosebit de vulnerabile: alimentarea și datele circulă pe același cablu, iar un impuls de tensiune poate distruge simultan portul PoE al switch-ului și camera conectată.
- Camere exterioare CCTV: expunere directă la variații atmosferice, cabluri lungi, risc maxim.
- AP-uri wireless montate pe clădiri sau stâlpi: trasee aeriene sau semi-aeriene, vulnerabile la ESD și descărcări indirecte.
- Echipamente în dulapuri blindate: risc mai redus, dar nu eliminat — supratensiunile se propagă prin rețeaua de date și pot ajunge la switch-uri sau injectoare PoE.
Sfat profesional: Dacă traseul de cablu trece prin zone deschise, pe fațade sau pe stâlpi, tratați-l ca pe un traseu exterior indiferent de lungime. Riscul nu depinde doar de distanță, ci și de geometria instalației.
Conform recomandărilor Prosurge pentru sisteme CCTV, camerele exterioare și traseele lungi sunt categoriile cu cel mai ridicat risc de degradare sau distrugere prin supratensiune.
Ce tipuri de protecții PoE există și când le folosești?
Inline RJ45 (plug-and-play)
Cel mai simplu tip de SPD PoE: se inserează direct între cablul UTP și portul RJ45 al camerei sau echipamentului. Instalarea nu necesită unelte speciale. Verificați întotdeauna că modelul ales suportă viteza rețelei (1G, 2,5G sau 10G) și standardul PoE utilizat. Tripp Lite/Eaton B110-SP-POE este un exemplu de dispozitiv inline cu timp de reacție sub 1 ns, suport IEEE 802.3af/at și protecție ESD ±15 kV, proiectat pentru montaj plug-and-play între sursă și dispozitiv.
Module DIN-rail
Potrivite pentru panouri electrice și dulapuri de rețea. Capacitate de descărcare mai mare, cablare organizată și management centralizat al protecției pentru mai multe linii simultan. Prosurge CAT6 PoE oferă module cu curent nominal de descărcare de 10 kA (8/20 µs) și compatibilitate cu toate versiunile PoE, cu opțiuni de montare pe șină DIN sau împământare prin fir.

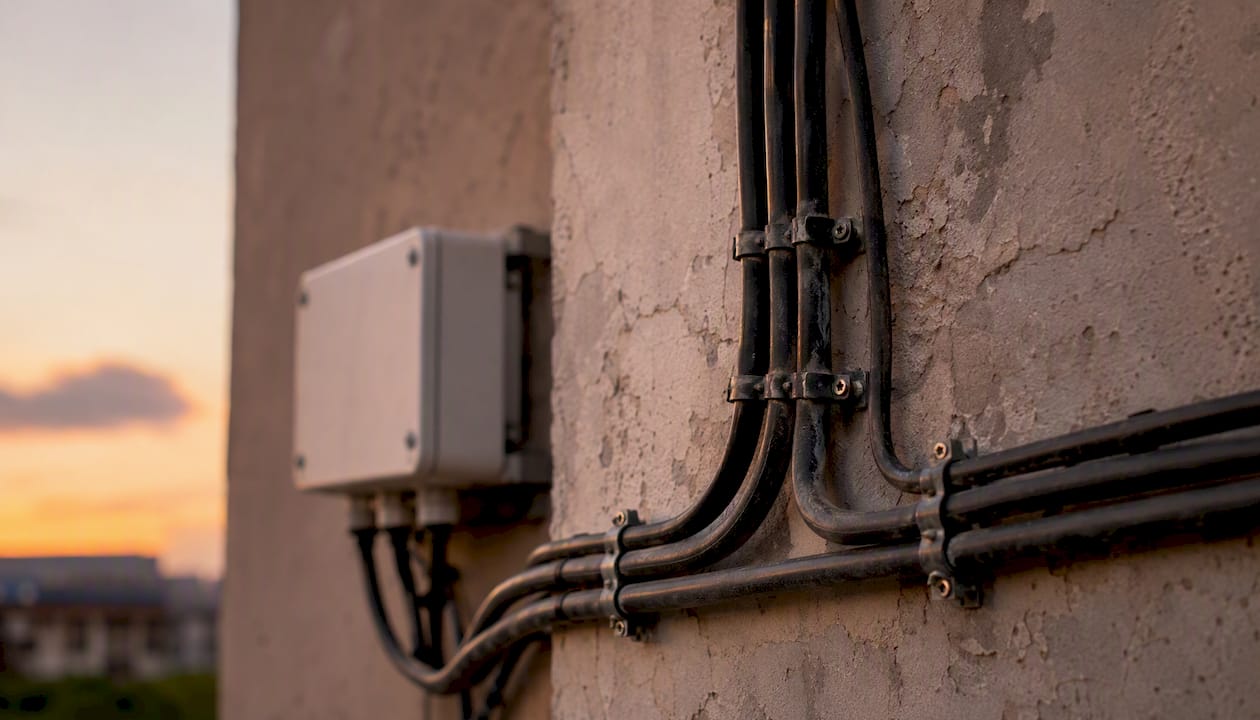

Carcase IP67 pentru exterior
Recomandate pentru camere expuse la intemperii, instalații pe stâlpi sau fațade. Designul hibrid GDT + TVS asigură rezistență la impulsuri mari și limitare rapidă a tranzienților reziduali. TRENDnet TI-OS300 este un protector IP67 pentru PoE++ (95 W) cu două porturi de 2,5 Gbps, GDT nominal 10 kA (8/20 µs) și interval de temperatură de funcționare de la -40° la 75° C, conform IEC 61643-21 și IEC 61000-4-5.
Protecție integrată în switch
Unele switch-uri PoE includ protecție de bază la supratensiune pe porturi. Aceasta este convenabilă, dar nu înlocuiește un SPD dedicat în zone cu risc ridicat. Folosiți protecția integrată ca un nivel suplimentar, nu ca soluție unică pentru instalații exterioare.
Sfat profesional: Pentru instalații critice, montați SPD atât la sursa PoE/switch, cât și la endpoint (cameră). Combinația GDT + TVS oferă echilibrul optim între absorbția energiei mari și limitarea rapidă a tranzienților reziduali, conform specificațiilor DITEK DTK-MRJPOES.
Ce specificații verifici înainte de achiziție?
Fișa tehnică (datasheet) este documentul de referință. Înainte de orice comandă, verificați cel puțin acești parametri:
- Compatibilitate PoE: mențiune explicită IEEE 802.3af (15,4 W), 802.3at (30 W) sau 802.3bt (90–100 W). Un SPD proiectat doar pentru 802.3af nu va gestiona corect curenții unui dispozitiv 802.3bt.
- Curent nominal de descărcare (In): exprimat în kA la forma de undă 8/20 µs. Preferați minimum 10 kA pentru medii expuse. Vigitron Vi20101 atinge 20 kA/pereche cu conformitate IEC/EN 61643-21 și EN 61000-4-5 Clasa 4.
- Curent de impuls (Iimp): relevant pentru forma de undă 10/350 µs, specifică descărcărilor atmosferice directe. Valori mai mari indică rezistență superioară la impulsuri energetice.
- Tensiune de let-through / clamping voltage (Up): cu cât este mai mică, cu atât echipamentul conectat este mai bine protejat. DITEK DTK-MRJPOES specifică 7,22 V clamping diferențial și 75 V mod comun, cu rating 20 kA/pereche și compatibilitate 10GbE.
- Viteza suportată: 1 Gbps, 2,5 Gbps sau 10 Gbps. Un SPD cu atenuare excesivă la frecvențe înalte va limita performanța rețelei.
- Pierdere de inserție (insertion loss): sub 0,4 dB este tipic acceptabil pentru aplicații video. Valorile mai mari afectează calitatea imaginii și stabilitatea conexiunii.
- Certificări: IEC/EN 61643-21, IEC 61000-4-5, UL 497B, CE, RoHS. Transtector DPR-B120 este un exemplu de SPD indoor Gigabit PoE cu conformitate UL 497B, CE și RoHS, cu RJ45 ecranat și GDT.
- MTBF și garanție: indicatori ai fiabilității pe termen lung; relevanți pentru proiecte cu costuri de întreținere planificate.
| Parametru | Valoare minimă recomandată | Notă |
|---|---|---|
| Curent nominal (In, 8/20 µs) | 10 kA/pereche | 20 kA pentru zone cu risc ridicat |
| Tensiune clamping (Up) | Cât mai mică posibil | Sub 10 V diferențial pentru protecție optimă |
| Pierdere de inserție | < 0,4 dB | Critic pentru aplicații video |
| Compatibilitate PoE | 802.3af/at/bt explicit | Verificați puterea maximă suportată |
| Certificări | IEC/EN 61643-21, UL 497B | Obligatoriu pentru proiecte profesionale |
Cum instalezi corect un SPD PoE?

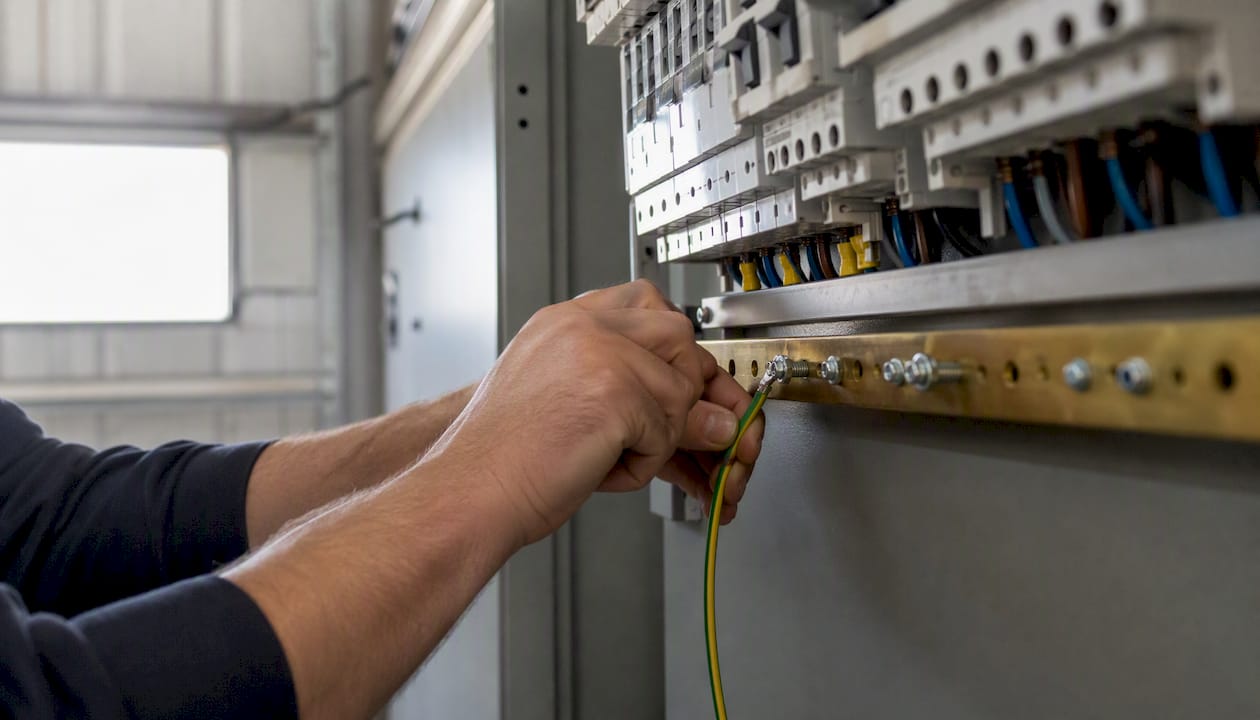

Împământarea este factorul care determină dacă un SPD funcționează sau devine el însuși un punct de defecțiune. Un fir de împământare lung crește inductanța și reduce semnificativ eficiența disipării impulsului. Conectați SPD-ul direct la bara de împământare verificată a clădirii, cu firul cât mai scurt posibil.
Sfat profesional: Măsurați continuitatea împământării înainte de punerea în funcțiune. Un SPD conectat la un punct de împământare cu rezistență ridicată sau întrerupt oferă protecție neglijabilă.
Locații de montaj recomandate:
- La capătul cablului (endpoint): lângă cameră sau AP, înainte de portul RJ45 al dispozitivului. Aceasta este poziția primară pentru protecția supratensiune PoE.
- La sursa PoE/switch: protecție pentru echipamentele centrale; recomandat în plus față de protecția la endpoint în zone cu risc.
- La intrarea în clădire: pentru trasee care vin din exterior, montați un SPD la punctul de intrare al cablului în clădire, ca primă linie de apărare.
Dispozitivele inline pasive trebuie plasate la mai puțin de 91 m față de dispozitivul protejat pentru a rămâne eficiente, conform specificațiilor Eaton/Tripp Lite. Verificați și compatibilitatea cu perechile protejate: instalațiile PoE pe 4 perechi (802.3bt) necesită SPD-uri care protejează toate perechile active, nu doar 2.
Înainte de orice intervenție, izolați alimentarea. Etichetați SPD-urile instalate și documentați locația lor în schema instalației. Consultați și ghidul de montaj camere exterioare pentru bune practici complete de instalare în medii expuse.
Cum alegi diferit pentru CCTV față de AP-uri sau echipamente în dulap?
Criteriile de selecție variază în funcție de tipul echipamentului și de mediul de instalare.
- Camere CCTV exterioare: prioritate pentru IP67, design hibrid GDT + TVS, In de minimum 10 kA și Up cât mai mic. Protecție pe ambele capete în zone cu risc de fulgere. Consultați și articolul despre PoE passthrough în rețele CCTV pentru scenarii de topologie cu trasee lungi.
- AP-uri wireless exterioare: pierderea de inserție la frecvențe înalte devine critică — un SPD cu atenuare mare poate afecta performanța wireless. Alegeți modele cu pierdere de inserție documentată și montaj aproape de echipament, cu împământare robustă.
- Echipamente în dulap/rack: module DIN-rail cu capacitate de descărcare mare și cablare organizată. Protecție centralizată pentru mai multe linii. O carcasă rack cu șină DIN permite integrarea modulelor de protecție direct în panoul de distribuție.
Nu toate camerele necesită SPD. Camerele montate în interior, pe trasee scurte și fără expunere la exterior, prezintă risc scăzut. Prioritizați protecția în funcție de valoarea echipamentului și de expunerea reală a instalației.
Când și cum înlocuiești un SPD după un eveniment?
Un SPD nu este un dispozitiv cu durată de viață nelimitată. Fiecare eveniment de supratensiune consumă o parte din capacitatea de absorbție a dispozitivului.
- Semne vizibile de avarie: indicator LED sau flag de avarie activat, miros de ars, carcasă deformată sau arsă, pierdere de conectivitate după un eveniment de fulger.
- Testare după eveniment: verificați continuitatea împământării și, dacă aveți instrumentație adecvată, măsurați tensiunea de clamping. Un SPD degradat poate prezenta Up crescut față de specificațiile inițiale.
- Regula de înlocuire: după un eveniment major de fulger sau când indicatorul intern semnalează avarie, înlocuiți SPD-ul imediat. Nu așteptați defecțiuni ulterioare la cameră sau switch.
- Plan de întreținere: inspecție vizuală anuală în medii moderate; inspecție după fiecare sezon de furtuni în locații expuse. Produsele pentru exterior oferă în multe cazuri garanții de 2–3 ani, conform specificațiilor TRENDnet TI-OS300, dar degradarea reală depinde de numărul și intensitatea evenimentelor.
Ce produse găsești pe piața din România și ce să ceri distribuitorului?
Piața locală oferă toate categoriile principale de SPD PoE: inline RJ45 pentru 1G și 10G, module DIN-rail pentru rack, protecții IP67 pentru exterior și protecții BNC/12V pentru sisteme CCTV coaxiale. Specificațiile tipice de comparat în orice ofertă:
- In (kA) la 8/20 µs și, dacă este disponibil, Iimp la 10/350 µs.
- Up (tensiune de clamping) în mod diferențial și comun.
- Compatibilitate PoE declarată explicit (802.3af/at/bt) și puterea maximă suportată.
- Viteza suportată (1G/2,5G/10G) și pierderea de inserție documentată.
- MTBF, garanție și disponibilitate service în România.
Cereți întotdeauna fișa tehnică completă (datasheet) înainte de comandă. Un distribuitor serios furnizează și schema de montaj și recomandarea de împământare specifică produsului. Dacă distribuitorul nu poate oferi aceste documente, tratați oferta cu rezervă.
Sfat profesional: Specificați în cererea de ofertă: standardul PoE (802.3af/at/bt), In minim dorit (kA), mediul de instalare (interior/exterior, IP necesar) și viteza rețelei. Aceste patru informații reduc semnificativ riscul de a primi un produs incompatibil.
Ethercom pune la dispoziție o gamă de echipamente PoE și accesorii pentru proiecte CCTV, inclusiv injectoare și surse PoE 48V compatibile cu instalații profesionale, cu suport B2B pentru proiecte de volum.
Perspectiva Ethercom asupra protecției SPD în proiecte locale
Instalările exterioare pentru CCTV din România ridică o problemă recurentă: SPD-ul este achiziționat, dar împământarea este neglijată sau executată cu fir lung și conexiune la un punct nevalidat. Rezultatul este un dispozitiv care oferă o protecție mult sub specificațiile din datasheet. Aceasta nu este o problemă de produs, ci de instalare.
Proiectele tipice gestionate prin Ethercom includ instalări de camere pe fațade, în parcări și pe infrastructură exterioară, unde traseele de cablu depășesc frecvent 40–60 m. În aceste scenarii, protecția pe ambele capete (endpoint + sursă) nu este o recomandare opțională, ci o cerință practică. Modulele DIN-rail pentru rack și protecțiile IP67 pentru exterior sunt categoriile cel mai frecvent solicitate în proiectele B2B.
Disponibilitatea B2B prin Ethercom include asistență tehnică pentru selecția produsului, livrare de componente în România și suport pentru documentația de proiect. Cererea de fișă tehnică și schemă de montaj este tratată standard, nu ca excepție.
Ethercom: ofertă și suport B2B pentru protecție PoE
Ethercom oferă acces la peste 14.000 de produse IT și de rețelistică, inclusiv echipamente pentru protecția supratensiune PoE compatibile cu proiecte CCTV profesionale din România. Spre deosebire de magazinele generaliste, Ethercom furnizează suport tehnic pentru selecția SPD-ului potrivit în funcție de standardul PoE, mediul de instalare și viteza rețelei.
Pentru proiecte B2B, echipa Ethercom poate oferi ofertă personalizată cu specificații tehnice, fișe de produs și recomandare de împământare. Specificați în cerere: In minim (kA), compatibilitate PoE (802.3af/at/bt), mediu (interior/exterior, IP necesar) și viteza rețelei. Consultați catalogul complet și trimiteți cererea de ofertă direct pe Ethercom.
Surse
Resurse tehnice recomandate pentru verificarea specificațiilor și conformității:
- In-Line Ethernet PoE Surge Protector 1 Gbps, IEC, TAA | Eaton
- DTK-MRJPOES Power over Ethernet Surge Protector
- Protector de supratensiune pentru Ethernet CAT6 PoE – Prosurge
Standarde de referință: IEC/EN 61643-21 (protecție supratensiune pentru rețele de telecomunicații), IEC 61000-4-5 (imunitate la impulsuri), UL 497B (protectori pentru circuite de date). Cereți datasheet complet de la distribuitor și solicitați schema de împământare specifică produsului înainte de instalare.
