Pe scurt:
- Configurarea corectă a rezoluției CCTV depinde de compatibilitatea hardware și de alocarea diferențiată pe zone.
- Fluxul principal se folosește pentru înregistrare, iar cel secundar pentru vizualizare mobilă, fiind configurate separat.
Procesul de setare a rezoluției video CCTV definește calitatea imaginilor înregistrate și capacitatea sistemului de a identifica persoane sau evenimente. Termenul tehnic standard este „configurarea fluxului video", iar alegerea greșită a parametrilor afectează direct utilitatea înregistrărilor. Codecurile moderne precum H.265 și capacitățile NVR-urilor actuale permit rezoluții de la 1080p până la 4K, dar fiecare alegere vine cu cerințe clare de infrastructură. Acest ghid acoperă pașii esențiali ai configurării, strategiile de alocare a rezoluției pe zone și metodele de depanare pentru instalatori și utilizatori din România.
Care sunt cerințele hardware și software pentru procesul setare rezoluție video CCTV?
Compatibilitatea dintre cameră, NVR și infrastructura de rețea determină ce rezoluție poți seta efectiv. O cameră 4K conectată la un NVR care suportă maxim 1080p va înregistra la rezoluția inferioară, indiferent de setările configurate. Verificarea specificațiilor tehnice ale fiecărei componente este primul pas obligatoriu.
Cerințe hardware esențiale:
- Camera: trebuie să suporte nativ rezoluția dorită (1080p, 4MP, 4K/8MP)
- NVR/DVR: capacitatea de decodare trebuie să acopere numărul total de canale la rezoluția aleasă; NVR-urile incompatibile produc înregistrări fragmentate sau pierderi de cadre
- Hard disk: spațiul de stocare crește proporțional cu rezoluția și rata de cadre; un sistem 4K poate necesita de 4 ori mai multă lățime de bandă și stocare față de unul 1080p
- Rețeaua: un sistem cu 16 camere 4K necesită un uplink de cel puțin 1 Gbps; switch-urile PoE trebuie dimensionate corespunzător
Cerințe software și codec:
Codecul video influențează direct spațiul de stocare și calitatea imaginii. Compresia H.265 reduce spațiul de stocare cu până la 50 % față de H.264, fără pierdere semnificativă de calitate. Această reducere este critică în sistemele cu multe camere, unde stocarea devine rapid un factor limitant. Echipamentele trebuie să fie compatibile cu H.265 atât la nivel de cameră, cât și la nivel de NVR.
Sfat profesional: Înainte de orice configurare, verifică firmware-ul NVR-ului și al camerelor. Versiunile vechi de firmware pot limita rezoluțiile disponibile sau pot genera instabilitate la codecuri noi.

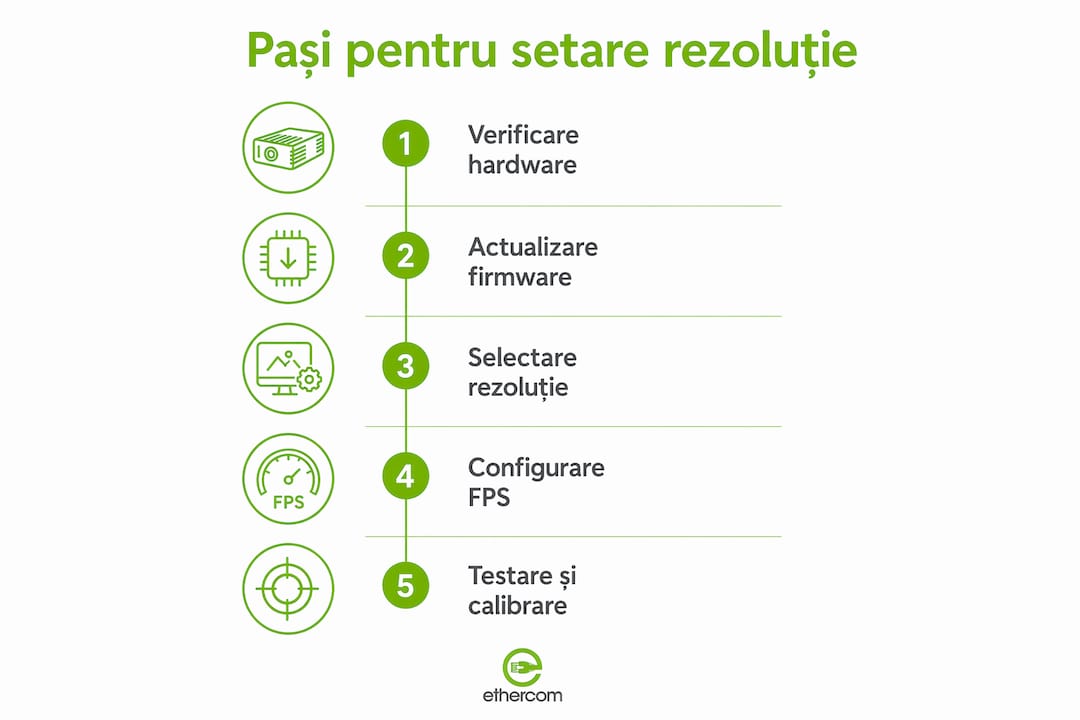

Cum configurezi pas cu pas rezoluția video a unei camere CCTV?

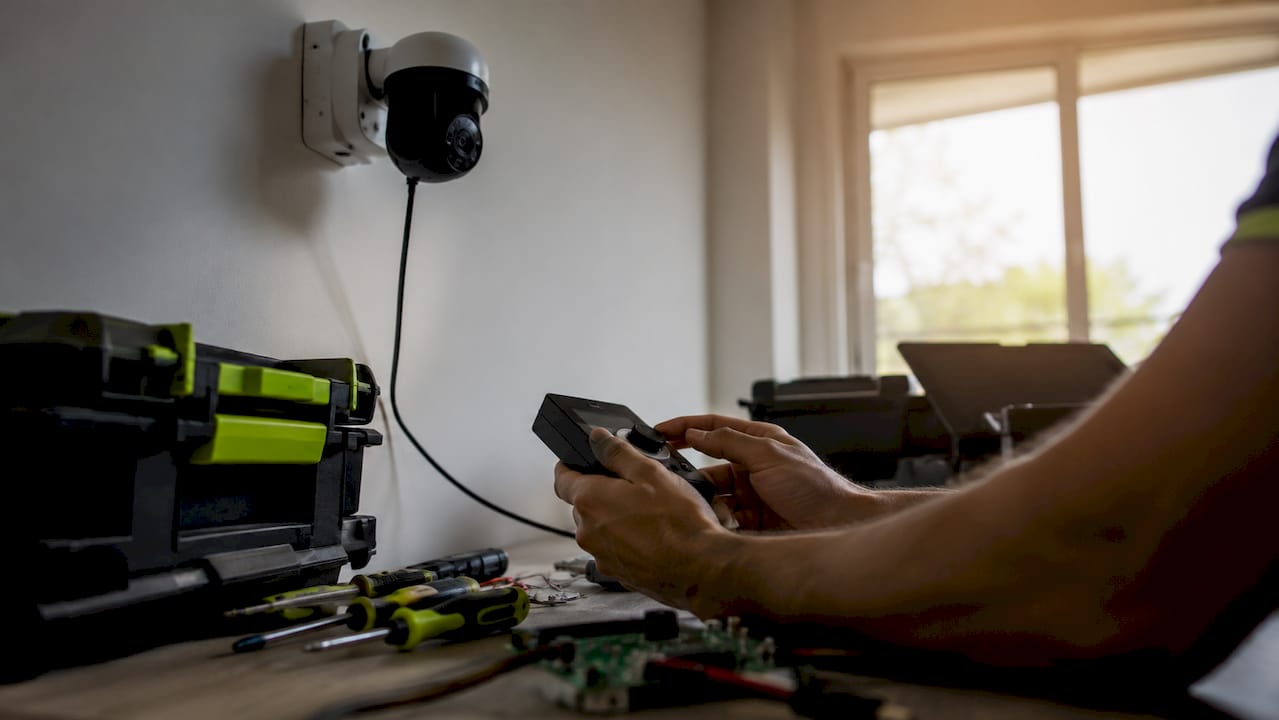

Configurarea rezoluției se face din interfața web sau locală a DVR-ului/NVR-ului, nu direct din cameră. Accesul la setările corecte necesită cunoașterea structurii meniului, care variază între producători, dar urmează o logică comună.
Pași de configurare:
- Accesează interfața NVR/DVR. Conectează-te prin browser sau monitor local. Navighează la secțiunea „Recording Settings" sau „Camera Configuration", în funcție de producător.
- Localizează setările de flux video. Caută opțiunile „Main Stream" (flux principal) și „Sub Stream" (flux secundar). Acestea sunt configurate separat și au roluri diferite.
- Configurează Main Stream. Setează rezoluția la valoarea maximă suportată de cameră și NVR. Alege rata de cadre (FPS) în funcție de zona monitorizată: 25 FPS pentru zone cu mișcare intensă, 15 FPS pentru zone statice.
- Configurează Sub Stream. Setează o rezoluție mai mică (de exemplu, 720p sau D1) și un FPS redus (8–10). Acest flux este folosit pentru vizualizarea pe aplicații mobile și nu afectează calitatea înregistrărilor.
- Selectează codecul. Alege H.265 dacă echipamentele suportă, pentru a reduce consumul de stocare.
- Salvează și verifică. Aplică setările și verifică în „Recording Settings" că rezoluția Main Stream este corect salvată.
Diferența dintre Main Stream și Sub Stream este esențială. Aplicațiile mobile afișează fluxul secundar, mai slab calitativ, ceea ce induce în eroare utilizatorii privind calitatea reală a înregistrărilor. Fluxul principal este cel care se înregistrează pe hard disk și reprezintă calitatea reală a sistemului.
| Parametru | Main Stream | Sub Stream |
|---|---|---|
| Rezoluție tipică | 4K / 4MP / 1080p | 720p / D1 / CIF |
| FPS recomandat | 15–25 | 8–10 |
| Utilizare | Înregistrare locală | Vizualizare mobilă |
| Impact stocare | Ridicat | Redus |
Sfat profesional: Limitarea cadrelor la 15 FPS pe Main Stream economisește 30–40 % din bitrate fără a afecta vizibil calitatea înregistrărilor în zone cu mișcare moderată.
Ce strategii de configurare a rezoluției optimizează performanța pe zone?
Rezoluția uniformă pe toate camerele unui sistem este o greșeală frecventă. Abordarea corectă este alocarea rezoluției în funcție de importanța zonei și tipul de activitate monitorizată.
Recomandări pe tipuri de zone:
- Intrări principale și case de marcat: 4K sau 4MP, 25 FPS, bitrate ridicat. Identificarea fețelor și a detaliilor este prioritară.
- Parcări și spații largi: 1080p, 15 FPS. Zona acoperită este mare, dar detaliile fine sunt mai puțin critice.
- Holuri și coridoare: 1080p sau 4MP, 15–20 FPS. Echilibru între calitate și consumul de stocare.
- Zone periferice sau cu risc scăzut: 720p, 10–15 FPS. Reduce semnificativ consumul de rețea și stocare.
Abordarea mixtă cu 4K în zone critice și 1080p în altele echilibrează calitatea și încărcarea rețelei. Această strategie permite utilizarea unui NVR de capacitate medie fără a compromite zonele cu adevărat importante.
Bitrate-ul și FPS-ul sunt la fel de importante ca rezoluția. Un bitrate prea mic la o cameră 4K produce imagini comprimate vizibil, cu artefacte în zonele cu mișcare. Configurarea bitrate-ului corect pentru fiecare cameră este o etapă separată de setarea rezoluției și trebuie tratată ca atare.
Setările de zi și de noapte necesită configurare separată. Sistemele moderne permit pre-setări diferite pentru zi și noapte, menținând claritatea în condiții de iluminare variabilă. Noaptea, reducerea FPS-ului și creșterea timpului de expunere compensează lipsa luminii fără a crește rezoluția brută.
Erori frecvente de configurare:
- Setarea aceleiași rezoluții pe toate camerele, indiferent de zonă
- Ignorarea Sub Stream-ului, care rămâne la valorile implicite ale producătorului
- Neutilizarea H.265 pe echipamente compatibile, cu impact direct asupra costurilor de stocare
- Configurarea unui bitrate fix prea mare, care umple hard disk-ul în câteva zile
Cum identifici și corectezi problemele frecvente de claritate în CCTV?
Imaginile neclare nu sunt întotdeauna cauzate de o rezoluție setată greșit. Diagnosticul corect începe cu identificarea sursei problemei, nu cu creșterea imediată a rezoluției.
Cauze frecvente și soluții:
- Motion blur (neclaritate în mișcare): cauzat de viteza de obturație prea lentă. Viteza de obturație prea lentă produce imagini neclare în mișcare, iar ajustarea manuală sau iluminarea auxiliară sunt soluții mai utile decât simpla creștere a megapixelilor. O cameră 4K cu obturator lent înregistrează imagini inutilizabile în zone cu trafic intens.
- Rezoluție incorect verificată: utilizatorii verifică calitatea din aplicația mobilă și concluzionează greșit că sistemul înregistrează slab. Verificarea corectă presupune descărcarea fișierului video original direct de pe NVR sau cardul SD.
- Iluminare insuficientă: camerele fără iluminare IR adecvată produc imagini zgomotoase noaptea, indiferent de rezoluție. Soluția este adăugarea unui iluminator IR extern sau activarea WDR pentru zone cu contrast ridicat.
- Echipamente incompatibile: NVR-urile trebuie să suporte capacitatea de decodare necesară pentru rezoluția aleasă. Creșterea rezoluției pe echipamente vechi produce înregistrări fragmentate.
- Bitrate insuficient: o rezoluție mare cu bitrate mic generează artefacte vizibile. Crește bitrate-ul Main Stream înainte de a crește rezoluția.
Claritatea utilizabilă este mai importantă decât rezoluția maximă. Un bitrate mai mare și o viteză de obturație corectă previn neclaritatea cauzată de mișcare mai eficient decât trecerea de la 1080p la 4K. Verifică întotdeauna fișierul original de pe NVR, nu imaginea din aplicația mobilă, pentru a evalua corect calitatea înregistrărilor.
Sfat profesional: Dacă imaginile par neclare noaptea, verifică mai întâi distanța de iluminare IR a camerei față de obiect. Majoritatea problemelor de claritate nocturnă sunt cauzate de iluminare insuficientă, nu de rezoluție.
Concluzii principale
Configurarea corectă a rezoluției video CCTV necesită compatibilitate hardware verificată, alocare diferențiată pe zone și configurare separată a fluxului principal față de cel secundar.
| Punct | Detalii |
|---|---|
| Compatibilitate hardware | Verifică că NVR-ul, camera și rețeaua suportă rezoluția aleasă înainte de configurare. |
| Main Stream vs. Sub Stream | Configurează fluxul principal pentru înregistrare și fluxul secundar pentru vizualizare mobilă, separat. |
| Rezoluție mixtă pe zone | Folosește 4K la intrări critice și 1080p în zone generale pentru a echilibra calitatea și stocarea. |
| H.265 reduce stocarea | Codecul H.265 reduce spațiul de stocare cu până la 50 % față de H.264 pe echipamente compatibile. |
| Verificare corectă | Evaluează calitatea înregistrărilor din fișierul original de pe NVR, nu din aplicația mobilă. |
Experiența mea cu setarea rezoluției în sisteme CCTV reale
Am văzut sisteme cu camere 4K care înregistrau efectiv la 720p, pentru că nimeni nu verificase compatibilitatea NVR-ului. Proprietarul era convins că are supraveghere de înaltă rezoluție. Realitatea a ieșit la iveală abia când a fost nevoie de identificarea unei persoane dintr-o înregistrare.
Greșeala pe care o văd cel mai des nu este lipsa cunoștințelor tehnice. Este graba. Instalatorii setează rezoluția maximă pe toate camerele, fără să verifice dacă NVR-ul poate decoda toate canalele simultan la acea rezoluție. Rezultatul: înregistrări cu cadre lipsă sau sistem care se blochează periodic.
Un alt lucru pe care l-am observat: utilizatorii judecă întregul sistem după imaginea din aplicația mobilă. Fluxul secundar este comprimat agresiv pentru a funcționa pe conexiuni mobile slabe. Dacă vrei să știi ce înregistrează cu adevărat sistemul tău, descarcă un fișier de pe NVR și deschide-l pe calculator.
Recomandarea mea practică: începe cu o configurare arhivare CCTV bine documentată, alocă rezoluțiile diferențiat pe zone și revizuiește setările după primele 48 de ore de funcționare. Consumul real de stocare și comportamentul rețelei îți vor arăta dacă ai calibrat corect. Echipamentele se schimbă, dar logica configurării rămâne aceeași.
— Costin
Echipamente și soluții Ethercom pentru configurarea rezoluției video CCTV
Ethercom pune la dispoziția instalatorilor și utilizatorilor din România o gamă completă de echipamente compatibile cu rezoluții multiple, de la 1080p până la 4K. Produsele disponibile acoperă NVR-uri cu suport H.265, switch-uri PoE dimensionate pentru sisteme cu multe camere și accesorii de montaj pentru organizarea profesională a echipamentelor.
Gama include și accesorii pentru rack care asigură montajul ordonat al NVR-urilor și switch-urilor în instalații profesionale. Ethercom oferă suport tehnic pentru selecția echipamentelor compatibile și are un program B2B dedicat instalatorilor cu volume mari. Toate produsele sunt disponibile pe ethercom.ro, cu livrare rapidă și consultanță tehnică inclusă.
Întrebări frecvente
Ce rezoluție este recomandată pentru o cameră CCTV la intrare?
Rezoluția minimă recomandată pentru o cameră la intrare este 4MP (2560×1440), cu 25 FPS și bitrate ridicat, pentru a permite identificarea clară a fețelor și a detaliilor.
Cum verific dacă NVR-ul meu suportă rezoluția 4K?
Verifici specificațiile tehnice ale NVR-ului la secțiunea „capacitate decodare" sau „rezoluție maximă per canal". Un NVR care nu suportă 4K va limita automat înregistrarea la rezoluția sa maximă.
De ce imaginea din aplicația mobilă arată mai slab decât pe monitor?
Aplicațiile mobile afișează fluxul secundar, configurat la rezoluție redusă pentru consum mic de date. Înregistrarea reală, de pe fluxul principal, are calitate superioară și se verifică din fișierele descărcate de pe NVR.
Ce codec video reduce cel mai mult spațiul de stocare în CCTV?
H.265 reduce spațiul de stocare cu până la 50 % față de H.264, fără pierdere semnificativă de calitate. Necesită echipamente compatibile atât la nivel de cameră, cât și de NVR.
Cum corectez imaginile neclare în mișcare fără să schimb camera?
Crește viteza de obturație din setările camerei și adaugă iluminare auxiliară dacă zona este slab luminată. Claritatea utilă depinde mai mult de viteza de obturație și iluminare decât de rezoluția brută.
