TL;DR:
- Alegerea corectă a cablurilor coaxiale, în funcție de impedanță și aplicație, asigură semnal stabil și calitate, evitând pierderile și reflexiile. Instalarea precisă și utilizarea materialelor de calitate, precum conectorii etanși și manta rezistentă, extind durata de viață a sistemului. Tehnologia MoCA și infrastructura existentă permit extinderea rețelei în locuințe fără costuri suplimentare majore.
Alegerea unui cablu coaxial pare simplă până când semnalul TV devine instabil sau viteza internetului scade inexplicabil. Problema reală nu este calitatea cablului în sine, ci confuzia frecventă între cablurile de 50 Ω și cele de 75 Ω, două standarde cu aplicații complet diferite. Un cablu de 50 Ω folosit greșit într-o rețea de 75 Ω provoacă reflexii și pierderi de semnal pe care utilizatorul nici nu le observă. Acest ghid clarifică structura, tipurile, instalarea și aplicațiile moderne ale cablurilor coaxiale pentru uz casnic și profesional în România.
Cuprins
- Concluzii cheie
- Ce este un cablu coaxial
- Diferența dintre 50 Ω și 75 Ω
- Tipuri de cabluri coaxiale: RG6, RG11, RG59
- Instalarea corectă a cablului coaxial
- Aplicații moderne: MoCA, CCTV și smart home
- Perspectiva mea despre cablurile coaxiale în România
- Produse pentru cabluri coaxiale la Ethercom
- FAQ
Concluzii cheie
| Punct | Detalii |
|---|---|
| Impedanța contează | Utilizează cablu de 75 Ω pentru TV și internet, 50 Ω pentru radiocomunicații și aplicații RF. |
| RG6 vs RG11 | RG6 este soluția standard pentru uz casnic, RG11 pentru distanțe mai mari de 60 de metri. |
| Calitatea conectorilor | Conectori etanși și bine montați previn coroziunea și degradarea semnalului în 12 până la 24 de luni. |
| Instalarea corectă | Respectarea razei minime de curbură și protecția față de umiditate prelungesc semnificativ durata de viață. |
| Reutilizare infrastructură | Tehnologia MoCA permite extinderea rețelei de internet prin cablul coaxial existent, fără noi instalații. |
Ce este un cablu coaxial
Un cablu coaxial este un conductor specializat proiectat pentru transmiterea semnalelor de radiofrecvență cu pierderi minime. Structura sa internă cuprinde patru straturi distincte, fiecare cu rol precis:
- Conductorul central: un fir de cupru sau oțel cositorit care transportă semnalul util.
- Izolația dielectrică: un material polimeric (polietilenă sau spumă) care menține distanța constantă față de ecranare.
- Ecranarea: un strat din folie de aluminiu și/sau împletitură de cupru care blochează interferențele electromagnetice externe.
- Mantaua exterioară: PVC sau PE, cu rol de protecție mecanică și față de factori de mediu.
Semnalul se propagă între conductorul central și ecranare, iar geometria coaxială păstrează impedanța constantă pe toată lungimea. Aceasta este diferența fundamentală față de un cablu simplu: ecranarea multistrat nu doar protejează semnalul de zgomotul extern, ci împiedică și radierea semnalului în mediu.
Spre deosebire de cablurile twinaxiale, care folosesc doi conductori pentru semnale diferențiale pe distanțe scurte de până la 10 metri, cablul coaxial este soluția standard pentru transmisii pe distanțe medii și lungi, cu rezistență ridicată la interferențe.
Sfat profesional: Verifică mantaua cablului înainte de achiziție: o manta de PE (polietilenă) este mai rezistentă la UV și umiditate față de PVC, deci mai potrivită pentru instalații exterioare.
Diferența dintre 50 Ω și 75 Ω
Impedanța caracteristică este proprietatea electrică ce determină compatibilitatea unui cablu coaxial cu echipamentele la care se conectează. Nu este o caracteristică reglabilă, ci una fixă, determinată de geometria internă a cablului.
Când folosești 75 Ω
Standardul de 75 Ω este obligatoriu pentru televiziune, televiziune prin cablu, internet fix și sisteme satelit. Furnizorii din România, inclusiv Digi și Orange, utilizează exclusiv echipamente calibrate pentru această impedanță. Un cablu de 75 Ω minimizează pierderile de semnal pe lungimi tipice de instalații rezidențiale, tocmai de aceea este preferat pentru aplicații unde semnalul trebuie păstrat curat pe distanțe de la 5 la 100 de metri.
Când folosești 50 Ω
Cablul de 50 Ω apare în aplicații de radiocomunicații, antene WiFi externe, stații radio amator și echipamente profesionale RF. Echipamentul de emisie generează mai multă putere, iar 50 Ω oferă un raport optim între pierderea de semnal și tensiunea maximă admisă.
Tabelul de mai jos rezumă diferențele practice:
| Caracteristică | 50 Ω | 75 Ω |
|---|---|---|
| Aplicații principale | Radio amator, WiFi extern, RF profesional | TV, cablu, satelit, internet fix |
| Conectori tipici | N, BNC, SMA | F, BNC, RCA |
| Furnizorii locali (România) | Echipamente radio și IT | Digi, Orange, RCS&RDS |
| Risc la utilizare greșită | Reflexii, pierdere putere emisie | Semnal instabil, pierdere canale TV |
| Tipuri frecvente | RG58, LMR-400 | RG6, RG11, RG59 |
Sfat profesional: Poți identifica impedanța unui cablu coaxial necunoscut citind marcajul tipărit pe manta. RG6 și RG11 sunt întotdeauna 75 Ω; RG58 este întotdeauna 50 Ω.

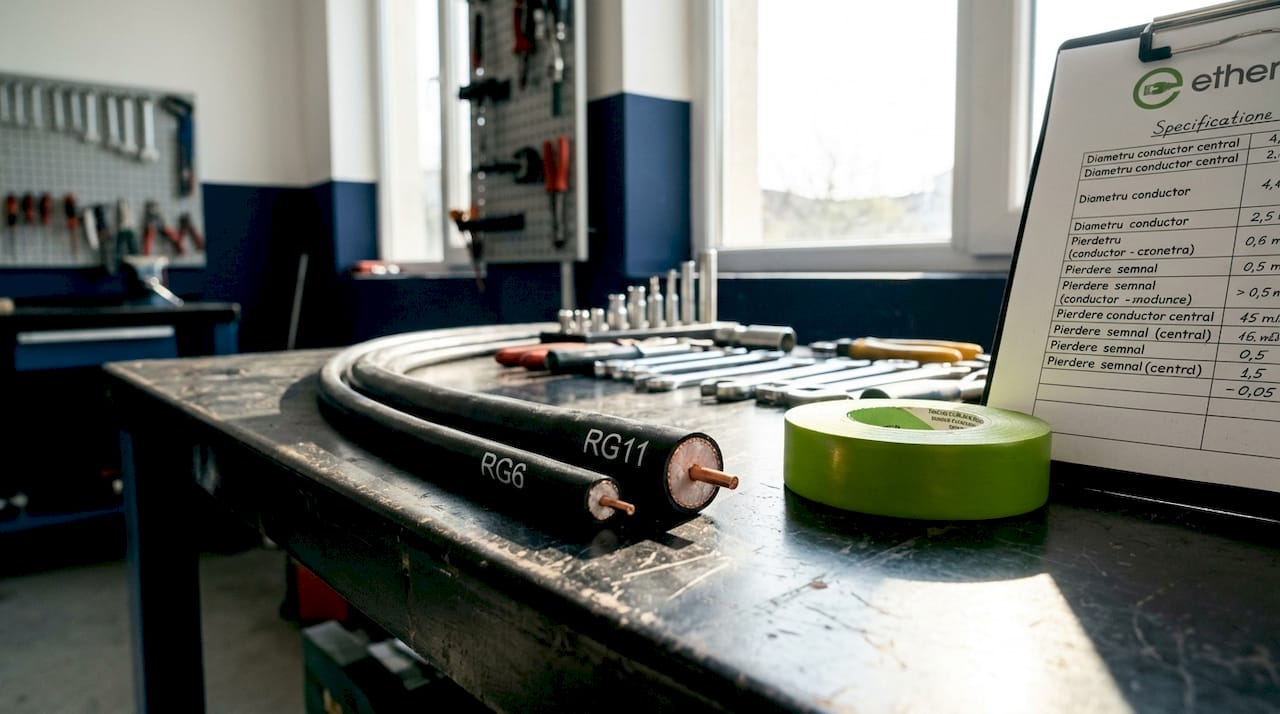

Tipuri de cabluri coaxiale: RG6, RG11, RG59
Piața din România oferă mai multe tipuri de cabluri coaxiale, fiecare cu specificații tehnice și aplicații diferite. Alegerea greșită a tipului înseamnă fie risipă de bani, fie performanță slabă a sistemului.
RG6
RG6 este cel mai utilizat cablu pentru aplicații TV și internet în mediul rezidențial. Diametrul de 6,86 mm și ecranarea dublă (folie + împletitură) îl fac potrivit pentru frecvențe de până la 3 GHz. Este compatibil cu prizele F folosite de toți furnizorii de cablu și satelit din România.
RG11
RG11 are un conductor central mai gros și o atenuare per metru mai mică față de RG6. Se folosește pentru distanțe mai mari de 60 de metri sau în distribuții TV cu mai multe prize. Este soluția standard pentru cablarea unui bloc sau a unui imobil cu mai multe apartamente.
RG59
RG59 este cel mai subțire dintre cele trei și apare frecvent în sisteme de supraveghere CCTV. Varianta cu pereche de alimentare integrată (RG59 + 2×0,75 mm²) simplifică instalarea camerelor analogice, transportând simultan semnalul video și tensiunea de alimentare printr-un singur cablu. Atenuarea mare la frecvențe înalte îl face nepotrivit pentru semnalele de cablu sau satelit pe distanțe lungi.
Criterii practice de selecție:
- Distanța de instalare: sub 60 m folosești RG6, peste 60 m treci la RG11.
- Tipul aplicației: TV/internet alegi RG6 sau RG11; supraveghere analogică alegi RG59.
- Frecvența semnalului: semnale satelit peste 2,4 GHz necesită RG6 cu ecranare quad (patru straturi).
- Mediul de instalare: exterior sau canale umede necesită manta PE și conectori etanși.
- Bugetul proiectului: RG11 costă de 1,5 până la 2 ori mai mult decât RG6, deci se justifică doar la distanțe mari.
Pentru ghidul detaliat privind alegerea cablurilor în proiecte CCTV, consultă ghidul pentru instalatori publicat de Ethercom.
Instalarea corectă a cablului coaxial
Instalarea neglijentă anulează avantajele unui cablu de calitate. Cele mai frecvente probleme de semnal provin din condițiile fizice ale cablului, nu din calitatea intrinsecă a acestuia.
Respectă acești pași pentru o instalare corectă:
- Planifică traseul înainte de a tăia cablul: evită trecerea prin zone cu temperaturi extreme sau cu risc de umiditate ridicată.
- Respectă raza minimă de curbură: îndoirile excesive deformează geometria internă și modifică impedanța locală, generând reflexii. Raza minimă recomandată este de zece ori diametrul cablului.
- Montează conectori cu instrument de sertizare calibrat: nu folosi clești universali pentru mufe F sau BNC. Sertizarea incorectă lasă spații prin care pătrunde umiditatea.
- Etanșează conexiunile exterioare: oxidarea și umiditatea degradează performanța conectorilor în 12 până la 24 de luni fără protecție adecvată.
- Protejează mecanic cablul pe traseele expuse: utilizează tub copex sau jgheab de cablu în zonele unde cablul poate fi călcat, ciupit sau expus la UV.
- Verifică periodic instalația: o dată la doi ani, inspectează vizual conectorii exteriori și testează nivelul semnalului cu un contor de câmp sau un analizor de semnal simplu.
Sfat profesional: Folosește bandă autoaglomerantă peste conectorul F exterior pentru a sigila perfect împotriva umezelii. Banda se vulcanizează singură și rezistă la temperaturi de la minus 40 până la plus 80 de grade Celsius.
Neglijarea instalării nu implică doar pierdere de semnal. Digi a primit amenzi de până la 1,5 milioane de euro în Belgia pentru instalarea ilegală a cablurilor pe clădiri. Normele locale privind instalarea pe fațade și în spații comune sunt reale și aplicate.

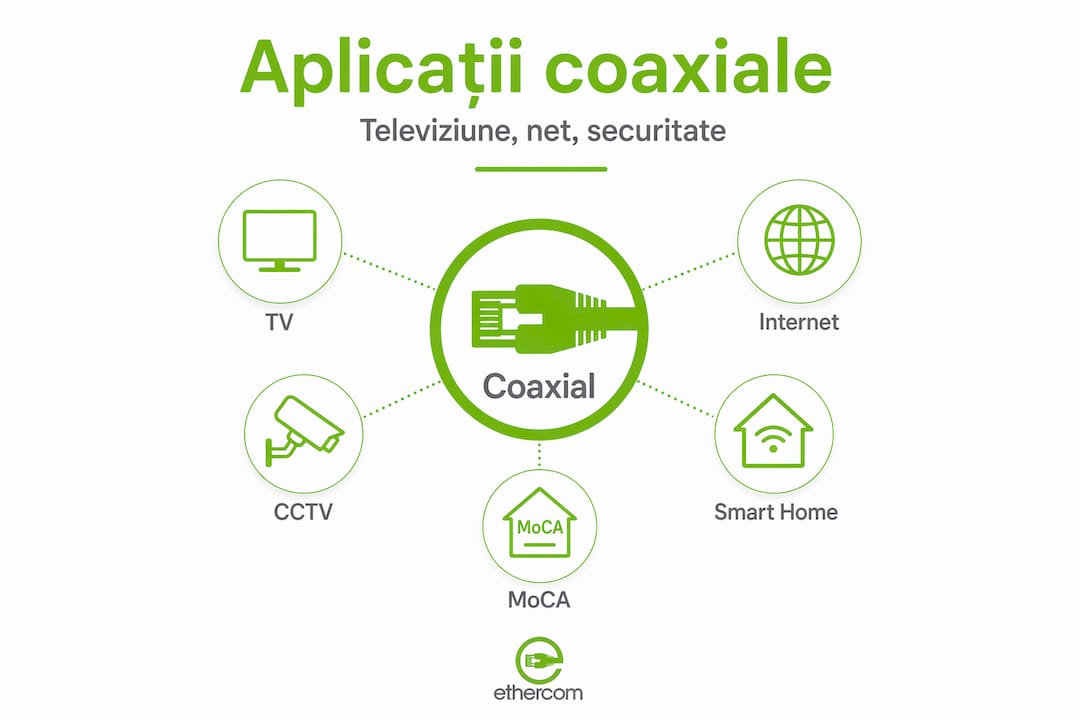

Aplicații moderne: MoCA, CCTV și smart home
Cablul coaxial nu este o tehnologie depășită. Dimpotrivă, infrastructura existentă din locuințele și blocurile românești devine un avantaj competitiv prin tehnologiile moderne.
Tehnologia MoCA (Multimedia over Coax Alliance) transformă rețeaua coaxială existentă dintr-o clădire într-o rețea Ethernet de mare viteză. Soluții precum InCoax cu MoCA 2.5 suportă viteze simetrice de până la 2,5 Gbps, fără cabluri noi. Operatorii locali pot astfel extinde acoperirea fibrei optice în interiorul clădirilor fără investiții în noi instalații.
În sistemele de supraveghere, cablul coaxial rămâne soluția preferată pentru camerele analogice HD (AHD, TVI, CVI) care transmit video la rezoluții de 2 până la 8 megapixeli pe distanțe de până la 500 de metri. Soluțiile de tip transmisie date pe coax permit chiar integrarea camerelor IP în infrastructura coaxială existentă.
În instalațiile smart home și IoT, cablul coaxial coexistă cu fibra optică și cablul UTP. Tendința actuală este integrarea acestor tehnologii, fiecare acoperind segmentul pentru care este optimizată.
Perspectiva mea despre cablurile coaxiale în România
Am văzut în practică ce se întâmplă când un instalator înlocuiește un RG6 defect cu un RG58 din stoc, pentru că „are același conector BNC". Semnalul de televiziune devine instabil, clientul sună furnizorul, furnizorul trimite tehnician și nimeni nu identifică problema în prima vizită. Ore pierdute și frustrare din cauza unei confuzii de impedanță pe care 10 secunde de citit marcajul cablului ar fi evitat-o.
Pe piața românească mai există o problemă pe care o observ constant: cablurile ieftine cu ecranare de calitate slabă, vândute fără specificații clare. Un cablu de 75 Ω cu împletitură de acoperire 60% în loc de 95% costă mai puțin, dar pierde semnal vizibil după 30 de metri. Cumperi ieftin, reinstalezi scump.
Recomandarea mea directă: citește marcajul de pe manta, verifică procentul de acoperire al ecranării și nu cumpăra cablu coaxial fără să știi exact impedanța și tipul aplicației pentru care îl folosești.
— Costin
Produse pentru cabluri coaxiale la Ethercom
Ethercom pune la dispoziție o gamă completă de cabluri coaxiale, accesorii și soluții pentru instalatori și utilizatori finali din România. De la cabluri RG6 și RG11 pentru televiziune și internet, până la RG59 cu alimentare pentru sisteme CCTV, stocul include produse cu specificații clare și verificate.
Pe lângă cabluri, Ethercom oferă conectori, unelte de sertizare, convertoare EoC și soluții de extindere a rețelei prin coaxial. Programul B2B al Ethercom este dedicat instalatorilor și companiilor care au nevoie de volume mari și suport tehnic constant. Accesează gama completă de produse pe Ethercom.ro sau plasează o comandă rapidă pentru a beneficia de livrare rapidă și consultanță de specialitate.
FAQ
Ce impedanță are cablul coaxial pentru TV în România?
Cablul coaxial standard pentru televiziune și internet în România este de 75 Ω, compatibil cu echipamentele furnizorilor Digi, Orange și RCS&RDS. Utilizarea unui cablu de 50 Ω în această aplicație provoacă pierderi de semnal și instabilitate.
Care este diferența dintre RG6 și RG11?
RG6 este soluția standard pentru distanțe de până la 60 de metri în uz rezidențial, iar RG11 are atenuare mai mică și se folosește pentru distanțe mai mari sau distribuții cu mai multe prize. Ambele au impedanță de 75 Ω.
Pot folosi cablul coaxial existent pentru internet de mare viteză?
Da. Prin tehnologia MoCA 2.5, infrastructura coaxială existentă poate suporta viteze de până la 2,5 Gbps, fără instalarea unor cabluri noi. Această soluție este utilizată de operatorii de internet pentru extinderea rețelei în interiorul clădirilor.
Cât durează un cablu coaxial instalat corect?
Un cablu coaxial cu conectori etanși și instalat conform specificațiilor tehnice are o durată de viață de 15 până la 25 de ani. Oxidarea și umiditatea la nivelul conectorilor neprotejați pot reduce semnificativ această perioadă, uneori la sub doi ani.
Ce risc există la instalarea incorectă a cablurilor coaxiale?
Pe lângă degradarea semnalului, instalarea neconformă a cablurilor poate atrage sancțiuni din partea autorităților. Neglijarea normelor de instalare pe clădiri a dus la amenzi semnificative aplicate operatorilor de telecomunicații în Europa.
