TL;DR:
- Compatibilitatea ONVIF nu este universală și depinde de profilele suportate, ceea ce poate cauza eșecuri în integrare dacă nu sunt înțelese corect. Mecanismul WS-Discovery utilizat pentru descoperire automată funcționează în medii simple, dar e problematic în rețele segmentate sau VLAN-uri, fiind recomandată configurarea manuală sau unui Discovery Proxy. Profilele ONVIF, în special T, devin standardul pentru camerele noi datorită noii structurări și funcțiilor avansate, iar verificarea conformității și actualizarea firmware-ului sunt esențiale pentru compatibilitate și securitate.
Mulți instalatori CCTV presupun că un dispozitiv marcat „ONVIF compliant" va funcționa automat cu orice VMS sau NVR. Această presupunere cauzează ore pierdute în depanare, funcții lipsă și clienți nemulțumiți. Realitatea este că compatibilitatea ONVIF este pe profile, nu universală. Fără cunoașterea profilelor, a mecanismelor de descoperire și a transportului video, riscul de integrare eșuată rămâne ridicat. Acest ghid acoperă structura tehnică ONVIF, profilele esențiale, evoluția standardului și soluțiile practice pentru rețele reale.
Cuprins
- Ce sunt protocoalele ONVIF și cum funcționează
- Rolul profilelor ONVIF: S, T, G, M, A, C și D
- Evoluția profilelor: de ce Profile T devine noul standard
- Transportul și descoperirea fluxului video: capcane și soluții
- Testarea conformității și întreținerea compatibilității
- Din experiența profesioniștilor: ce nu se spune despre ONVIF
- Soluții și produse compatibile ONVIF pentru proiecte CCTV reușite
- Întrebări frecvente despre protocoalele ONVIF
Concluzii Principale
| Punct | Detalii |
|---|---|
| Profilele definesc funcționalitatea | Compatibilitatea reală ONVIF depinde de profilul implementat și nu doar de logo. |
| Descoperire afectată de rețea | Rețele segmentate sau cu multicast blocat pot împiedica descoperirea automată ONVIF. |
| Update-urile sunt critice | Menținerea compatibilității ONVIF necesită verificarea periodică și actualizarea firmware-ului și a testelor de conformanță. |
| Trecerea la Profile T | Profile T aduce securitate și funcții avansate, fiind recomandat pentru toate implementările noi. |

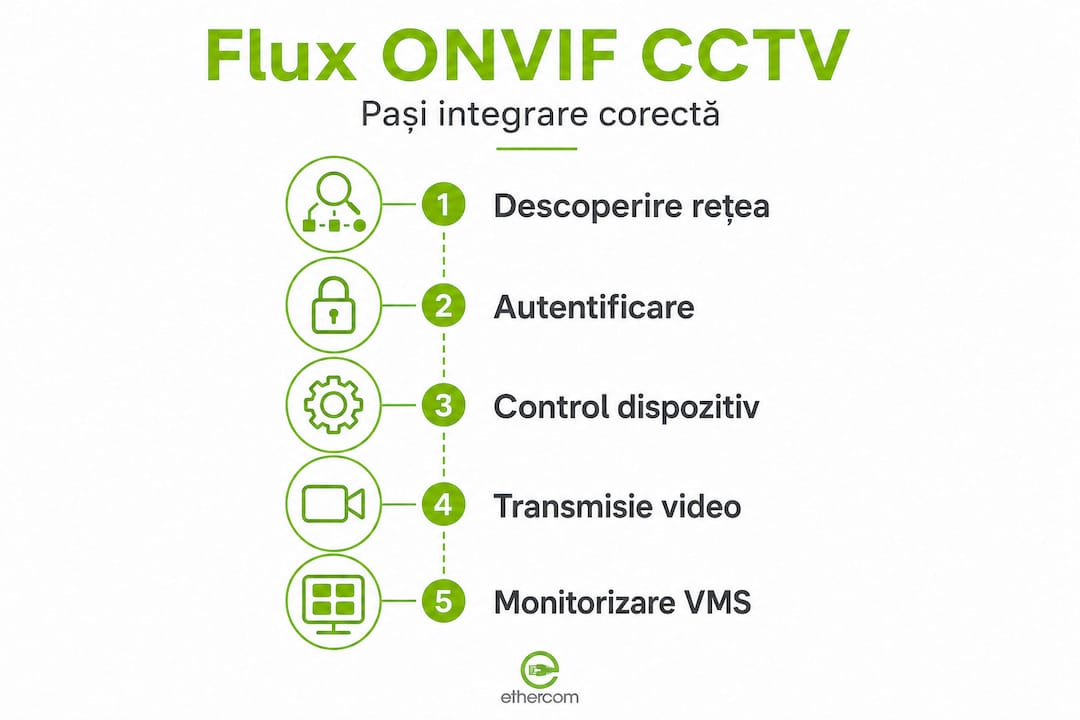

Ce sunt protocoalele ONVIF și cum funcționează
ONVIF nu este un singur protocol de streaming. Este un set de specificații de servicii bazate pe SOAP, XML și WSDL, transportate peste HTTP sau HTTPS. Fiecare serviciu ONVIF acoperă o funcție distinctă: gestionarea dispozitivului, configurarea video, evenimentele, PTZ, analytics și altele. Fluxul video propriu-zis nu circulă prin ONVIF, ci separat, prin RTSP.
Această separare este esențială. Comanda și controlul merg prin serviciile ONVIF, iar datele video merg prin RTSP. Dacă un VMS nu reușește să obțină URI-ul RTSP prin serviciul ONVIF Media, fluxul nu pornește, indiferent cât de „compatibil" este dispozitivul pe hârtie.
Mecanismul de descoperire: WS-Discovery
Descoperirea automată a camerelor ONVIF în rețea se realizează prin WS-Discovery, un mecanism bazat pe mesaje multicast UDP. Procesul implică trei tipuri de mesaje:
- Probe: clientul trimite o cerere multicast în rețea
- Hello: dispozitivele noi se anunță la conectare
- ProbeMatch: dispozitivele răspund la cererea Probe cu informații de identificare
Zonele de risc la descoperire apar frecvent în rețele segmentate sau cu VLAN-uri configurate. Multicastul UDP nu traversează routerele fără configurare explicită. Într-un setup cu switch-uri managed și VLAN-uri separate pentru camere și VMS, descoperirea automată eșuează complet.
| Mecanism | Protocol | Port | Risc în rețele segmentate |
|---|---|---|---|
| WS-Discovery | UDP multicast | 3702 | Ridicat fără proxy |
| Adăugare manuală | HTTP/HTTPS | 80/443 | Scăzut |
| Discovery Proxy | TCP unicast | Variabil | Scăzut |
Sfat profesional: în rețele cu VLAN-uri, configurează întotdeauna adăugarea manuală a camerelor în VMS sau implementează un Discovery Proxy dedicat. Nu te baza pe descoperirea automată în medii enterprise sau rețele cu segmentare strictă.
Înțelegerea acestor mecanisme este fundamentală pentru interconectarea sistemelor CCTV în proiecte de complexitate medie sau mare. Cunoașterea workflow-ului de conectare a camerelor reduce semnificativ timpul de punere în funcțiune.
Rolul profilelor ONVIF: S, T, G, M, A, C și D
Specificațiile ONVIF sunt organizate pe profile, fiecare definind un set fix de funcții. Un dispozitiv sau client este conform cu un profil doar dacă implementează toate funcțiile obligatorii ale profilului respectiv. Funcțiile „conditional" sunt opționale, dar trebuie declarate explicit dacă sunt implementate.
Profilele relevante pentru instalatori sunt:
- Profile S: streaming video de bază, PTZ, configurare audio. Cel mai răspândit, dar în curs de retragere.
- Profile T: streaming avansat, codec-uri H.265/H.264, criptare TLS, autentificare îmbunătățită, metadate de bază.
- Profile G: stocare locală pe dispozitiv (edge storage), redare înregistrări, export.
- Profile M: metadate pentru analytics, detecție obiecte, clasificare, date structurate.
- Profile A: management acces fizic, integrare controlere de acces.
- Profile C: integrare sisteme de control acces cu evenimente video.
- Profile D: periferice de intrare/ieșire, senzori, alarme externe.
| Profil | Funcție principală | Tip aplicație | Funcții obligatorii cheie |
|---|---|---|---|
| S | Streaming de bază | Supraveghere generală | RTSP, PTZ de bază |
| T | Streaming avansat | Proiecte noi, securitate | H.265, TLS, metadate |
| G | Stocare locală | Edge recording | Playback, export |
| M | Analytics | AI, detecție obiecte | Metadate structurate |
| A/C | Control acces | Sisteme integrate | Evenimente, credențiale |
| D | Periferice | I/O, alarme | Intrări/ieșiri digitale |
Diferența între „mandatory" și „conditional" este critică în practică. O funcție mandatory trebuie implementată de orice dispozitiv care pretinde conformitatea cu profilul. O funcție conditional poate lipsi, dar dacă este prezentă, trebuie să respecte specificația. De exemplu, suportul pentru audio în Profile S este conditional, nu mandatory.
Sfat profesional: înainte de orice proiect, solicită matricea de profile de la producătorul camerei și verifică ce funcții sunt efectiv implementate față de ce funcții sunt listate ca suportate. Există diferențe semnificative între declarație și implementare reală.
Cunoașterea profilelor influențează direct rolul DVR-ului în sisteme CCTV și determină ce beneficii de supraveghere video pot fi livrate efectiv clientului final.
Evoluția profilelor: de ce Profile T devine noul standard
ONVIF a anunțat oficial încheierea suportului pentru Profile S și recomandă tranziția la Profile T. Această decizie nu este arbitrară. Profile S a fost creat în 2008 și nu include mecanisme moderne de securitate. Transmiterea credențialelor în text clar, lipsa criptării TLS și absența suportului nativ pentru H.265 sunt limitări structurale.
„Profile T introduce autentificare TLS, suport pentru codec-uri moderne și metadate de bază, reprezentând standardul recomandat pentru toate proiectele noi." ONVIF Press Release
Ce aduce concret Profile T față de Profile S:
- Suport H.264 și H.265 nativ, cu configurare standardizată a parametrilor de encoding
- Autentificare TLS/HTTPS pentru toate comunicațiile de control, eliminând transmiterea credențialelor în clar
- Metadate de bază incluse în profil, permițând integrarea cu sisteme de analytics fără profile suplimentare
- Configurare avansată a imaginii (HDR, wide dynamic range) standardizată
- Evenimentele de mișcare cu filtrare și clasificare de bază
Calendarul de tranziție are implicații directe pentru instalatori. Dispozitivele noi achiziționate acum trebuie să suporte Profile T. VMS-urile care nu au actualizat conformitatea pentru Profile T vor pierde funcționalitate la upgrade-urile de firmware ale camerelor.
Recomandări practice pentru upgrade:
- Inventariază toate camerele din proiectele active și verifică profilele suportate
- Verifică dacă firmware-ul curent al camerelor suportă Profile T sau dacă există update disponibil
- Testează VMS-ul cu camerele în modul Profile T înainte de upgrade în producție
- Documentează configurația TLS și certificatele utilizate pentru fiecare instalație
Aspectele legate de securizarea fluxului video devin obligatorii odată cu adoptarea Profile T, nu opționale.
Transportul și descoperirea fluxului video: capcane și soluții
ONVIF Media2 specifică mai multe tipuri de transport pentru fluxul video: RTSP unicast, RTSP multicast, RTSP over HTTP și RTSP over HTTPS. Fiecare tip are scenarii de utilizare diferite și capcane specifice.
Tipuri de transport și scenariile lor:
- RTSP unicast: conexiune directă cameră la client, portul 554. Funcționează în rețele simple, fără NAT.
- RTSP multicast: un singur flux distribuit la mai mulți clienți simultan. Necesită switch-uri cu suport IGMP snooping.
- RTSP over HTTP: tunelarea RTSP prin portul 80 sau 8080. Util pentru traversarea firewall-urilor restrictive.
- RTSP over HTTPS: varianta criptată, necesară în Profile T pentru conformitate de securitate.
„Problemele de conectare apar frecvent când clientul VMS așteaptă un tip de transport diferit față de ce oferă camera, sau când NAT-ul blochează sesiunile RTSP." ONVIF Media2 Service Spec
Capcanele frecvente în rețele reale:
- NAT și RTSP: sesiunile RTSP folosesc porturi dinamice pentru datele RTP. Un router cu NAT standard blochează aceste porturi dacă nu există un helper RTSP configurat sau dacă se folosește RTSP over HTTP ca alternativă.
- Multicast blocat: switch-urile unmanaged nu suportă IGMP snooping, ceea ce duce la inundarea rețelei cu trafic multicast sau la blocarea completă a acestuia.
- Segmentare VLAN: camerele și VMS-ul în VLAN-uri diferite nu pot comunica fără routing explicit și reguli de firewall permisive pentru porturile RTSP și ONVIF.
Soluții verificate:
- Implementarea unui Discovery Proxy pentru rețele cu mai multe subrețele sau VLAN-uri
- Configurarea manuală a adreselor IP ale camerelor în VMS când descoperirea automată eșuează
- Utilizarea RTSP over HTTP pentru traversarea firewall-urilor fără modificarea regulilor de rețea
- Verificarea suportului IGMP snooping pe switch-urile managed înainte de activarea multicast
Sfat profesional: testează întotdeauna conectivitatea RTSP direct din browser sau cu un player dedicat (VLC, de exemplu) înainte de a configura VMS-ul. Dacă fluxul nu funcționează direct, problema este de rețea sau de configurare a camerei, nu de VMS.
Înțelegerea impactului intersectării pachetelor video și a aspectelor de conectare CCTV la internet completează imaginea de ansamblu pentru transportul video în scenarii complexe.
Testarea conformității și întreținerea compatibilității
Testarea de conformanță ONVIF este procesul prin care un dispozitiv sau client demonstrează că implementează corect funcțiile unui profil. ONVIF publică Device Test Specifications și actualizează periodic versiunile acestora. Conformanța nu este permanentă: un dispozitiv testat cu versiunea 21.06 poate să nu mai fie conform cu versiunea 23.06 dacă specificațiile s-au modificat.
De ce trebuie verificată compatibilitatea la fiecare upgrade:
- Firmware nou al camerei poate modifica comportamentul serviciilor ONVIF, chiar dacă producătorul nu menționează explicit schimbările
- Update VMS poate adăuga suport pentru funcții noi ale unui profil, dar poate și schimba modul de negociere a transportului
- Versiunea de test ONVIF se actualizează periodic, iar dispozitivele trebuie retestate pentru a menține conformanța validă
- Interacțiunea între profile poate genera conflicte: un dispozitiv cu Profile S și Profile T active simultan poate prezenta comportamente inconsistente
| Scenariu de upgrade | Risc de incompatibilitate | Acțiune recomandată |
|---|---|---|
| Firmware cameră | Mediu spre ridicat | Testare în laborator înainte de producție |
| Update VMS major | Mediu | Verificare matrice compatibilitate producător |
| Adăugare cameră nouă | Scăzut spre mediu | Verificare profil și versiune conformanță |
| Schimbare infrastructură rețea | Ridicat | Retestare completă descoperire și streaming |
Procesul de testare a conformanței implică utilizarea ONVIF Device Test Tool, disponibil pentru descărcare de pe site-ul oficial. Testul verifică fiecare funcție a profilului declarat și generează un raport detaliat cu rezultatele. Perioada de grație după lansarea unei noi versiuni de test este de obicei 6 luni, timp în care dispozitivele trebuie retestate.
Impactul neactualizării conformanței se manifestă prin funcții care par să funcționeze, dar generează erori intermitente, sau prin pierderea bruscă a compatibilității după un update de VMS. Optimizarea acoperirii CCTV devine imposibilă dacă dispozitivele nu sunt compatibile la nivel de profil cu VMS-ul utilizat.
Din experiența profesioniștilor: ce nu se spune despre ONVIF
Există o diferență semnificativă între ce promite eticheta „ONVIF compliant" și ce funcționează efectiv pe teren. Această diferență nu apare din cauza standardului în sine, ci din modul în care producătorii implementează conformanța și din modul în care instalatorii verifică compatibilitatea.
Primul lucru pe care îl omit articolele generice: conformitatea ONVIF este pe profile specifice, nu globală. O cameră conformă cu Profile S și un VMS care suportă doar Profile T nu vor comunica corect, chiar dacă ambele sunt „ONVIF compliant". Nepotrivirea de profil duce la funcții lipsă sau la absența completă a integrării.
Al doilea aspect ignorat: producătorii de camere implementează adesea extensii proprietare peste ONVIF. PTZ avansat, configurare AI, setări de imagine specifice modelului, acestea nu sunt acoperite de niciun profil ONVIF. Dacă VMS-ul nu suportă extensiile proprietare ale producătorului, aceste funcții nu vor fi disponibile prin integrarea ONVIF standard.
Al treilea aspect, cel mai important din perspectiva noastră: documentația contează mai mult decât reputația brandului. Am văzut camere de la producători cunoscuți cu implementări ONVIF incomplete sau cu bug-uri în serviciile de autentificare. Și am văzut camere de la producători mai puțin cunoscuți cu implementări impecabile. Citirea matricei de profile și testarea efectivă înainte de achiziție în cantitate mare este singura metodă sigură.
Lecția practică pentru fiecare proiect nou: verifică profilul declarat, testează funcțiile obligatorii în laborator și documentează configurația exactă care funcționează. Această documentație devine valoroasă la orice intervenție ulterioară sau la extinderea sistemului. Alegerea tipului de cameră trebuie să includă verificarea profilelor ONVIF suportate ca criteriu explicit de selecție.
Soluții și produse compatibile ONVIF pentru proiecte CCTV reușite
Aplicarea corectă a cunoștințelor ONVIF necesită acces la produse testate și compatibile, nu doar informații tehnice.
Pe ethercom.ro găsești peste 14.000 de produse pentru infrastructură CCTV, inclusiv accesorii de distribuție video și montaj. Pentru proiecte care necesită distribuție video analogică sau hibridă, distribuitorul video G-8B/R oferă o soluție fiabilă pentru instalații cu multiple puncte de vizualizare. Organizarea și fixarea cablajului, esențiale pentru orice instalație profesională, sunt acoperite de accesoriile de montaj CCTV disponibile în stoc. Programul B2B dedicat oferă suport tehnic pentru integrări complexe și acces la produse care nu se găsesc în alte magazine din România.
Întrebări frecvente despre protocoalele ONVIF
Cum verific dacă o cameră este cu adevărat compatibilă cu VMS-ul meu prin ONVIF?
Verifică profilul suportat de ambele dispozitive și compară lista de funcții obligatorii; conformitatea pe profile înseamnă că nu toate camerele ONVIF suportă aceleași funcții, chiar dacă ambele sunt marcate „ONVIF compliant".
De ce nu-mi apare camera ONVIF în softul VMS, deși e în aceeași rețea?
Cel mai probabil cauza este blocarea protocolului multicast UDP pentru WS-Discovery; soluția este configurarea unui Discovery Proxy sau adăugarea manuală a camerei prin adresa IP.
Trebuie să trec de la Profile S la Profile T pentru camerele noi?
Da, ONVIF a anunțat sfârșitul suportului pentru Profile S și recomandă Profile T pentru toate proiectele noi, în special pentru securitate și suport codec-uri moderne.
La ce trebuie să fiu atent când aleg un VMS sau NVR ONVIF?
Verifică explicit ce profile ONVIF sunt suportate, ce funcții sunt implementate ca mandatory față de conditional și dacă există un update de conformanță recent față de versiunea curentă a specificațiilor.
