TL;DR:
- Intersectarea pachetelor video implică pierderi și reordonare, afectând calitatea fluxurilor CCTV.
- Remedierea se realizează prin jitter buffer, creșterea bufferului UDP sau comutarea pe TCP.
- Diagnosticul se face analizând structura MPEG-TS cu instrumente specializate pentru detectarea erorilor și discontinuităților.
Artefactele video și înghețările pe sistemele CCTV IP apar frecvent, chiar și când conexiunea la rețea pare stabilă și fără erori aparente. Problema reală nu este întotdeauna banda disponibilă sau calitatea cablului, ci un fenomen tehnic specific: intersectarea pachetelor video. Aceasta implică pierderi de pachete sau sosirea lor în ordine greșită pe fluxuri UDP/RTP, generând erori de decodare și simptome vizibile. Acest articol prezintă definiția exactă, mecanismele de impact asupra fluxurilor CCTV, metodele de remediere prin jitter buffer și recadențare, precum și instrumentele de diagnostic pentru structura MPEG-TS, oferind instalatorilor un cadru tehnic complet de lucru.
Cuprins
- Ce este intersectarea pachetelor video în rețele IP
- Cum afectează intersectarea fluxurile CCTV și simptomele întâlnite
- Mecanisme de remediere: jitter buffer, recadențare și strategii de management
- Diagnostic și verificare: analiza structurii MPEG-TS și instrumente
- Perspectiva expertului: ce ignoră majoritatea instalatorilor când vine vorba de intersectarea pachetelor video
- Soluții și suport tehnic dedicate instalatorilor CCTV
- Întrebări frecvente despre intersectarea pachetelor video
Concluzii Principale
| Punct | Detalii |
|---|---|
| Intersectarea pachetelor video | Poate provoca blocaje, artefacte și pierderea calității video în sistemele CCTV IP. |
| Mecanisme de remediere | Jitter buffer și recadențarea decodorului pot stabiliza fluxurile video, cu trade-off între latență și stabilitate. |
| Diagnostic profesional | Instrumente ca mpeg-ts-analyzer identifică punctual pierderile și problemele de structură în fluxul video. |
| Setări corecte previn probleme | Optimizarea bufferelor și analiza periodică minimizează intervențiile costisitoare. |
Ce este intersectarea pachetelor video în rețele IP
După ce am înțeles de ce artefactele video nu sunt doar efectul unei conexiuni slabe, să vedem ce înseamnă „intersectarea pachetelor video" și cum se manifestă concret.

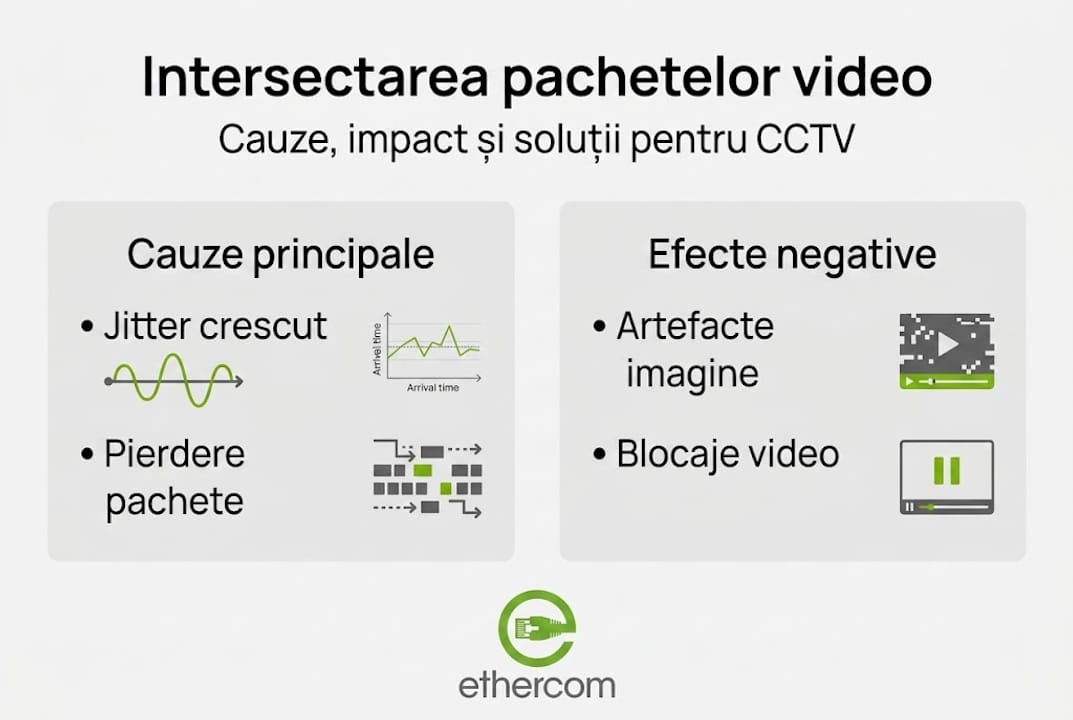

Intersectarea pachetelor video reprezintă situația în care pachetele dintr-un flux video IP ajung la destinatar în altă ordine decât cea originală sau nu ajung deloc. Termenul tehnic acoperă două fenomene distincte: packet reordering (pachete sosite out-of-order) și packet loss (pachete pierdute complet pe traseu). Ambele produc efecte vizibile în fluxul video redat.
Conform tipuri de intersectare a pachetelor, impactul variază în funcție de structura fluxului video și de distribuția temporală a erorilor. Nu orice pierdere de pachete produce același tip de artefact.
Intersectarea pachetelor video implică packet loss și packet reordering pe fluxuri RTP/UDP sau MPEG-TS, cu efecte vizibile asupra calității și timestamp-urilor.
Există diferențe tehnice importante între tipurile de probleme:
- Packet reordering: Pachetele ajung la receptor în ordine diferită față de cea de transmisie. Decodorul nu poate reconstitui frame-ul corect dacă nu are toate fragmentele în ordine.
- Packet loss: Un pachet dispare complet pe traseu, determinând decodorul să sară segmente de imagine sau să înghețe frame-ul curent.
- Erori de timestamp (PTS/DTS): Presentation Timestamp (PTS) și Decoding Timestamp (DTS) din antetele MPEG-TS devin inconsistente când pachetele sosesc dezordonat, producând erori de sincronizare.
- Probleme de structură MPEG-TS: Câmpul "continuity_counter` din header-ul pachetului MPEG-TS detectează discontinuitățile. Orice salt în valoarea acestuia semnalează o eroare de transport.
Fenomenul apare mai frecvent pe protocoalele UDP/RTP față de TCP, deoarece UDP nu garantează ordinea sau livrarea pachetelor. TCP include mecanisme de retransmisie și confirmare a ordinii, dar introduce latență suplimentară, ceea ce îl face mai puțin preferat pentru streaming video în timp real.
„Intersectarea pachetelor video afectează direct percepția calității H.264/AVC, iar impactul depinde de distribuția temporală a erorilor și de tipul de conținut vizual transmis."
Pentru o abordare corectă a configurației de rețea, consultați ghidul pentru flux video securizat și cum funcționează CCTV în rețea pentru context suplimentar privind arhitectura sistemelor IP.
Un element de confuzie frecvent la instalatori: intersectarea pachetelor este adesea confundată cu congestionarea rețelei. Congestionarea produce jitter și pierderi, dar intersectarea poate apărea și pe rețele aparent libere, din cauza rutării asimetrice, a QoS incorect configurat sau a echipamentelor de rețea cu buffere mici.
Cum afectează intersectarea fluxurile CCTV și simptomele întâlnite
Acum că știm ce este intersectarea, să detaliem cum afectează fluxurile video CCTV și ce simptome pot fi observate în practică.
Simptomele intersectării pachetelor pe fluxurile CCTV sunt variate și nu întotdeauna ușor de atribuit cauzei corecte. Cele mai frecvente manifestări includ:
- Pixelare și blocaje: Zone din imagine devin pixelate sau apar blocuri de culoare uniformă, simptom tipic al pierderii unui pachet care conținea date I-frame sau P-frame.
- Înghețări periodice: Imaginea rămâne statică câteva secunde, iar apoi sare brusc la un alt moment. Apare când decodorul nu primește suficiente date pentru a reda frame-uri succesive.
- Blurring și artefacte de mișcare: Mișcările din scenă generează urme sau zone neclare, cauzate de date incomplete la nivelul blocurilor DCT din compresie H.264.
- Discontinuități de timestamp: Imaginile apar cu salturi temporale, indicând erori la nivelul PTS/DTS.
- Erori de decodare în log-uri: NVR-urile și software-ul de management video înregistrează mesaje de tipul „frame decode error" sau „stream discontinuity".
Packet loss sau reordering provoacă artefacte și înghețări video, iar decodatoarele tratează pachetele out-of-order ca pierdute dacă sosesc după fereastra de timp acceptată.
Un aspect important pentru instalatori: în compresie H.264/AVC, un singur pachet pierdut care conține un I-frame (frame de referință) poate produce un efect în cascadă. Toate P-frame-urile și B-frame-urile care depind de acel I-frame devin irederabile, generând un burst de artefacte vizibile pentru mai multe secunde, nu doar pentru un singur cadru. Aceasta explică de ce o pierdere mică de pachete poate produce simptome vizuale disproporționate față de magnitudinea problemei.
„Calitatea percepută a video depinde de distribuția loss-ului și burstiness-ul acestuia, nu doar de rata medie de pierdere."
De aceea, diagnosticul rapid este esențial. Verificați întotdeauna log-urile NVR și mesajele de eroare specifice înainte de a căuta cauza în infrastructura fizică.
Sfat profesional: Verificați în primul rând dacă camera folosește RTSP pe UDP sau TCP. Comutarea pe TCP poate elimina rapid artefactele cauzate de reordering, chiar dacă latența crește ușor.
Importanța optimizării bitrate-ului CCTV nu trebuie subestimată, deoarece un bitrate prea mare pe o rețea cu jitter poate agrava semnificativ intersectarea pachetelor. De asemenea, consultați pașii esențiali de instalare CCTV pentru a verifica dacă configurația inițială respectă bunele practici.
Mecanisme de remediere: jitter buffer, recadențare și strategii de management
După identificarea simptomelor, este crucial să înțelegem ce soluții tehnice pot fi aplicate pentru remedierea intersectării pachetelor.
Jitter buffer este mecanismul principal de absorbție a variațiilor de întârziere și a reordering-ului. Funcționarea sa este directă:
- Pachetele primite sunt stocate temporar într-un buffer.
- Buffer-ul sortează pachetele după sequence number din header-ul RTP.
- Pachetele sunt eliberate către decodor la o rată constantă, indiferent de variațiile de sosire.
- Dacă un pachet nu sosește în fereastra de timp alocată, este declarat pierdut și decodarea continuă fără el.
Jitter buffer colectează pachete, le sortează după sequence number și le eliberează la rată constantă, crescând latența dar absorbind jitter-ul și reordering-ul.
Recadențarea decodorului este un mecanism complementar care asigură eliberarea frame-urilor la intervale regulate, chiar dacă sosirea datelor este neuniformă. Aceasta menține ritmul de afișare constant și reduce efectele vizibile ale jitter-ului rezidual.
Există un trade-off fundamental pe care fiecare instalator trebuie să îl înțeleagă:
| Parametru | Buffer mic | Buffer mare |
|---|---|---|
| Latență | Redusă (50-100ms) | Crescută (200-500ms) |
| Risc de stuttering | Ridicat | Scăzut |
| Toleranță la jitter | Mică | Mare |
| Utilizat în | Live monitoring strict | Înregistrare și playback |
Problema „too many reordered frames" poate fi remediată prin creșterea bufferului UDP sau comutarea pe TCP, în funcție de cerințele de latență ale proiectului.
Strategiile practice de remediere, aplicate în ordine de prioritate:
- Verificare protocol: Comutați camera de la RTSP/UDP la RTSP/TCP pentru a elimina reordering-ul la nivel de transport.
- Creșterea bufferului UDP: Dacă TCP nu este posibil, măriți dimensiunea bufferului UDP la nivel de sistem operativ sau NVR.
- Optimizare QoS: Configurați DSCP marking pe switch-uri pentru a prioritiza traficul video față de alte tipuri de date.
- Verificare rută rețea: Asigurați-vă că pachetele nu traversează rute asimetrice care introduc reordering.
- Reducere bitrate: Un bitrate mai mic reduce numărul de pachete pe secundă și probabilitatea congestionării locale.
Sfat profesional: Pe rețele cu switch-uri administrabile, activați IGMP Snooping pentru multicast și configurați porturile de cameră în VLAN dedicat. Aceasta reduce traficul parazit care concurează cu pachetele video.
Consultați și ghidul auto focus camere CCTV pentru setări optime de cameră și workflow-ul de conectare a mai multor camere CCTV pentru arhitecturi de rețea recomandate. Resursele privind optimizarea fluxurilor video oferă perspective suplimentare privind managementul calității.
Diagnostic și verificare: analiza structurii MPEG-TS și instrumente
Ultimul pas pentru instalator este diagnosticarea profesională cu instrumente dedicate pentru a izola și corecta problemele de intersectare.
Analiza structurii MPEG-TS (MPEG Transport Stream) reprezintă metoda cea mai precisă de identificare a problemelor de intersectare. MPEG-TS este containerul standard utilizat în transmisiile IP CCTV, iar structura sa internă conține câmpuri specifice care permit detectarea erorilor de transport.
Câmpurile cheie pentru diagnostic:
- PCR (Program Clock Reference): Referința de ceas a programului. Intervalul dintre PCR consecutive trebuie să fie cel mult 100 ms. Salturi mai mari indică discontinuități de transport.
- PTS (Presentation Timestamp): Indică momentul de afișare al unui frame. Valori inconsistente față de PCR semnalează probleme de intersectare.
- DTS (Decoding Timestamp): Indică momentul de decodare. Diferența PTS-DTS trebuie să rămână în limite normale (sub 1000 ms față de PCR).
- Continuity Counter: Câmp de 4 biți incrementat pentru fiecare pachet TS al aceluiași PID. Orice salt în secvență indică un pachet pierdut sau reordonat.
Instrumentul mpeg-ts-analyzer validează intervalul PCR (maxim 100 ms), PCR-PTS gap (maxim 1000 ms) și examinează câmpurile PSI/PES/timestamps și continuity_counter pentru diagnosticul pierderilor și erorilor de transport.
| Câmp MPEG-TS | Valoare corectă | Valoare afectată de intersectare |
|---|---|---|
| Interval PCR | maxim 100 ms | peste 100 ms sau salturi |
| PCR-PTS gap | maxim 1000 ms | depășire sau valori negative |
| Continuity Counter | secvențial (0-15) | salturi în secvență |
| Număr erori CC | 0 | 1 sau mai multe |
Instrumentele software recomandate pentru analiza fluxurilor MPEG-TS:
- mpeg-ts-analyzer: Validare automată PCR, PTS, DTS și continuity_counter. Ideal pentru verificare rapidă în linie de comandă.
- FFprobe: Parte din suita FFmpeg, oferă informații detaliate despre structura stream-ului și erorile detectate.
- Wireshark cu disector RTP: Captură live de pachete cu analiza sequence number și timestamp RTP, utilă pentru identificarea reordering-ului în timp real.
- VLC cu log detaliat: Activarea log-urilor verbose în VLC permite vizualizarea mesajelor de eroare de decodare direct în interfață.
Sfat profesional: Verificați periodic conformitatea PCR și intervalele de timestamp pe fluxurile critice, nu doar când apar probleme. Detectarea timpurie a valorilor anormale permite intervenția înainte ca simptomele să devină vizibile pentru utilizatorul final.
Pentru o înțelegere completă a arhitecturii sistemului, consultați rolul interconectării în CCTV și tipurile de camere de supraveghere disponibile, pentru a corela comportamentul fluxului video cu specificațiile echipamentului.
Perspectiva expertului: ce ignoră majoritatea instalatorilor când vine vorba de intersectarea pachetelor video
Acum că ai toate instrumentele tehnice, să descoperim ce greșeli se fac cel mai des și cum să le eviți.
Majoritatea instalatorilor tratează artefactele video cu soluții de suprafață: resetare cameră, resetare NVR, actualizare firmware. Aceste acțiuni rezolvă rareori problema reală, deoarece sursa este adesea configurația de rețea sau dimensionarea incorectă a bufferelor, nu firmware-ul în sine.
Un aspect ignorat sistematic: latența introdusă de jitter buffer. Mulți instalatori reduc manual dimensiunea bufferului pentru a obține imagini „mai în timp real", fără să înțeleagă că astfel elimină tocmai mecanismul de protecție împotriva intersectării. Rezultatul este o monitorizare cu latență minimă, dar cu artefacte frecvente și imposibilă de folosit pentru investigații de securitate.
„Nu toate aparițiile de intersectare sunt la fel. Fiecare necesită o abordare dedicată, bazată pe analiza distribuției temporale a erorilor."
Diagnosticarea periodică este o practică ignorată în proiectele de dimensiuni medii. Verificarea continuity_counter și a intervalelor PCR o dată pe lună poate identifica degradări lente ale calității rețelei înainte ca acestea să producă reclamații din partea beneficiarilor. Costul unei ore de analiză preventivă este incomparabil mai mic față de o intervenție de urgență la un sistem cu zeci de camere.
Setarea corectă a jitter buffer-ului, corelată cu tipul de utilizare (live monitoring față de înregistrare), este cea mai eficientă investiție de timp în optimizarea unui sistem CCTV IP. Consultați și ghidul pentru flux video securizat pentru configurații recomandate pe tipuri de proiecte.
Soluții și suport tehnic dedicate instalatorilor CCTV
Pentru a duce procesul la nivelul următor, ai nevoie de instrumente și suport tehnic dedicat.
Ethercom.ro pune la dispoziția instalatorilor CCTV un portofoliu de peste 14.000 de produse, inclusiv echipamente de rețelistică, injectoare PoE și distribuitoare video esențiale pentru optimizarea fluxurilor CCTV. Printre produsele relevante se numără: Alimentator/injector POE SPT-1/1P, Distribuitor video G-8B/R, Access Point cu antenă Mikrotik și Surse de alimentare industriale. Echipa tehnică oferă suport specializat pentru diagnostic avansat și configurare jitter buffer, QoS și analiză MPEG-TS. Programul B2B dedicat instalatorilor include consultanță personalizată și acces prioritar la produse indisponibile în alte magazine din România.
Întrebări frecvente despre intersectarea pachetelor video
Ce cauzează intersectarea pachetelor video în sistemele CCTV?
Intersectarea apare când pachetele video ajung out-of-order sau se pierd, cel mai des din cauza jitter-ului și packet loss pe UDP/RTP. UDP nu garantează ordinea, astfel la recepție pot apărea întârzieri, ordine greșită și lipsă de pachete.
Cum poți remedia intersectarea pachetelor video pentru a preveni artefacte și înghețări?
Folosește jitter buffer pentru sortarea pachetelor și crește bufferul UDP. Dacă problemele persistă, comută fluxul video pe TCP. Jitter buffer mărește latența dar reduce stuttering-ul, iar creșterea bufferului UDP sau comutarea pe TCP sunt strategii recomandate.
Ce instrumente există pentru analiza structurii MPEG-TS?
mpeg-ts-analyzer permite verificarea conformității PCR, PTS, DTS și continuity_counter în fluxurile video MPEG-TS. Instrumentul validează interval PCR de maxim 100 ms și PCR-PTS gap de maxim 1000 ms.
Care este impactul latenței provocate de jitter buffer asupra monitorizării CCTV?
Latența crescută poate întârzia afișarea imaginilor în timp real, dar minimizează artefactele și blocajele. Bufferul mărește latența dar reduce stuttering-ul când jitter-ul și reordering-ul cresc.
