TL;DR:
- Switch-urile de rețea au rolul de a direcționa eficient traficul video între camere și NVR.
- Switch-urile PoE simplifică alimentarea și structura instalației CCTV, fiind preferate în majoritatea proiectelor.
- Alegerea corectă a switch-ului și strategia de dimensionare previn probleme tehnice și asigură calitatea înregistrărilor.
Mulți instalatori de sisteme CCTV confundă switch-ul cu hub-ul sau routerul, alegând echipamente nepotrivite care duc la camere offline, latențe mari și proiecte problematice. Un switch de rețea nu este un simplu distribuitor de semnal, ci un dispozitiv inteligent care direcționează traficul de date eficient între camerele IP și NVR. Acest articol clarifică exact ce este un switch, cum diferă de celelalte echipamente de rețea și cum se aplică corect într-un proiect de supraveghere video. Veți găsi comparații, tipuri de switch-uri, pași practici și recomandări utile pentru proiecte de orice dimensiune.
Cuprins
- Ce este un switch de rețea și cum funcționează
- Tipuri de switch-uri folosite în supravegherea CCTV
- Compararea switch-ului cu alte dispozitive de rețea: hub și router
- Aplicarea corectă a switch-urilor în proiecte CCTV
- Ce nu spun manualele: sfaturi de la instalatori cu experiență
- Descoperă soluțiile Ethercom pentru rețele CCTV fără griji
- Întrebări frecvente despre switch-urile de rețea în CCTV
Concluzii Principale
| Punct | Detalii |
|---|---|
| Switch-ul optimizează traficul | Switch-ul de rețea transmite datele precis, reducând coliziunile și erorile în rețelele CCTV. |
| Switch PoE simplifică instalarea | Switch-urile PoE alimentează camerele IP direct prin cablu, eliminând sursele externe de curent. |
| Alegerea corectă evită probleme | Folosirea switch-ului potrivit asigură performanță și extensibilitate în orice proiect de supraveghere. |
| Testarea cablării este esențială | Verificarea conexiunilor previne probleme frecvente în sistemele CCTV moderne. |
Ce este un switch de rețea și cum funcționează
Switch-ul de rețea este un dispozitiv care primește pachete de date de la un port și le transmite exclusiv către portul destinatarului corect. Spre deosebire de un hub care trimite datele pe toate porturile simultan, switch-ul identifică adresa MAC a fiecărui dispozitiv conectat și construiește o tabelă internă de rutare locală. Rezultatul este un trafic de rețea mult mai ordonat și eficient.
În aplicații CCTV, acest lucru contează enorm. Dacă ai 16 camere IP conectate la un hub, toate datele video ajung la toate porturile în același timp, generând coliziuni și întârzieri vizibile. Cu un switch, fiecare cameră comunică direct cu NVR-ul sau serverul de înregistrare, fără interferențe.
Switch-urile de rețea gestionează datele între mai multe dispozitive și optimizează traficul față de hub-uri, ceea ce le face indispensabile în rețelele de supraveghere moderne.
Tipuri de switch-uri după modul de administrare:
- Switch neadministrat (unmanaged): Funcționează imediat, fără configurare. Ideal pentru instalații simple cu puține camere.
- Switch gestionat (managed): Permite configurarea VLAN-urilor, QoS, limitarea lățimii de bandă și monitorizarea traficului. Necesar în proiecte complexe.
- Switch cu funcții parțiale (smart/web-managed): Compromis între simplitate și control, cu interfață web de bază.
„Un switch gestionat nu este un lux rezervat proiectelor mari. Chiar și o rețea cu 8 camere beneficiază de VLAN-uri separate pentru traficul video față de rețeaua de date obișnuită."
Pentru o transmisie de date în rețea stabilă și fără pierderi de pachete, switch-ul trebuie ales în funcție de numărul de camere, debitul de date al fiecărei camere și necesitățile de management.
Sfat profesional: Calculează lățimea de bandă totală înainte de a comanda un switch. O cameră IP de 4MP cu compresie H.265 consumă aproximativ 2 Mbps. Dacă ai 16 astfel de camere, ai nevoie de cel puțin 32 Mbps pe uplink-ul switch-ului, cu o marjă de siguranță de 30%.
Tipuri de switch-uri folosite în supravegherea CCTV
Alegerea tipului de switch potrivit determină atât calitatea imaginii înregistrate, cât și ușurința instalării. Criteriile principale sunt: sursa de alimentare a camerelor, numărul de porturi, viteza porturilor și necesitatea de configurare avansată.

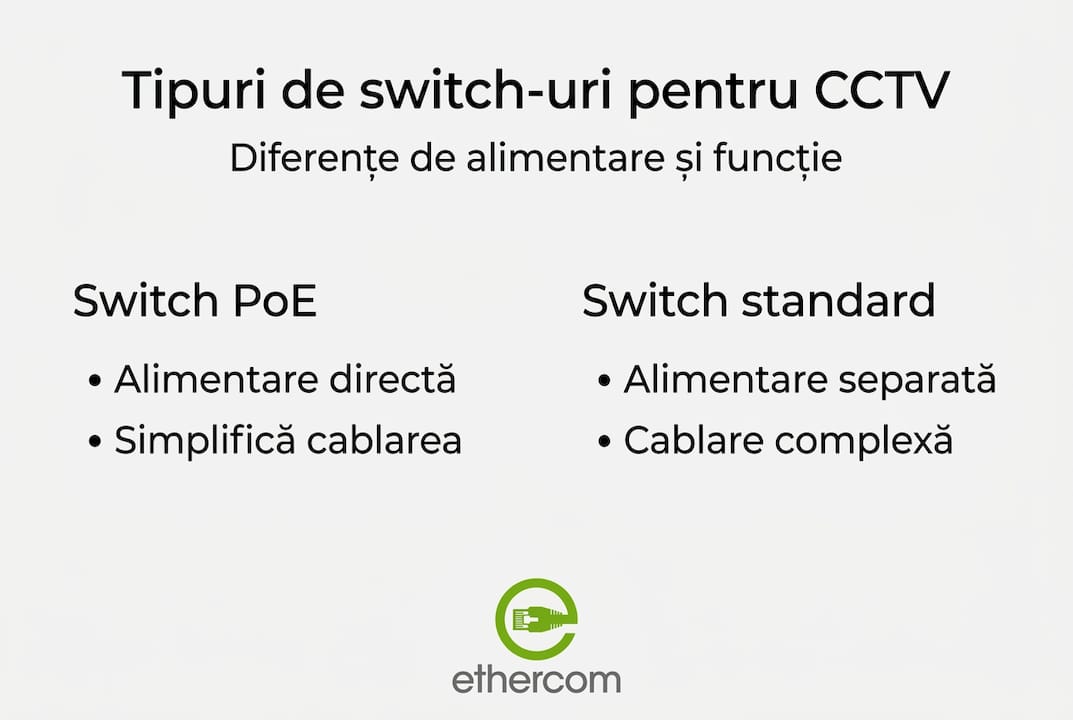

Switch PoE vs switch standard
Switch-urile PoE sunt preferate în sistemele CCTV datorită alimentării simultane a camerelor IP printr-un singur cablu de rețea, eliminând necesitatea adaptorului de curent separat pentru fiecare cameră. Standardul PoE (IEEE 802.3af) oferă până la 15,4W per port, PoE+ (802.3at) oferă până la 30W, iar PoE++ (802.3bt) ajunge la 60-90W, util pentru camere PTZ sau cu încălzire.
Un switch standard necesită surse de alimentare separate pentru fiecare cameră, ceea ce crește complexitatea instalației și numărul de puncte de defecțiune posibile. Când bugetul permite, switch-ul PoE este întotdeauna alegerea mai eficientă.
| Criteriu | Switch standard | Switch PoE | Switch gestionat PoE |
|---|---|---|---|
| Alimentare camere | Nu | Da (PoE/PoE+) | Da (PoE/PoE+/PoE++) |
| Configurare avansată | Nu | Nu (de obicei) | Da |
| Cost | Scăzut | Mediu | Ridicat |
| Aplicație tipică | Rețele simple | CCTV mediu | CCTV complex |
| Monitorizare trafic | Nu | Nu | Da |
Criterii suplimentare de selecție:
- Număr de porturi: 8, 16, 24 sau 48 de porturi, în funcție de numărul de camere plus rezervă.
- Viteza porturilor: 100 Mbps suficient pentru camere standard, 1000 Mbps (Gigabit) recomandat pentru camere 4K sau streaming multiplu.
- Buget PoE total: Switch-ul PoE are o putere totală maximă distribuită pe toate porturile, nu per port izolat.
- Compatibilitate cu sisteme de monitorizare audio la distanță sau alte module integrate.
Sfat profesional: Verifică întotdeauna puterea PoE totală a switch-ului (exprimată în wați), nu doar numărul de porturi PoE. Un switch cu 16 porturi PoE și buget total de 120W nu poate alimenta simultan 16 camere de câte 15W.
Pentru instalații corecte, echipamentele potrivite includ și scule pentru instalare cabluri, esențiale pentru terminarea corectă a conectorilor RJ45.
Compararea switch-ului cu alte dispozitive de rețea: hub și router
Pentru a alege corect, trebuie să înțelegem diferențele între switch, hub și router. Confuzia între aceste trei dispozitive este una dintre cele mai frecvente greșeli întâlnite în proiectele de supraveghere IP.
Switch-urile de rețea filtrează traficul și reduc semnificativ coliziunile față de hub-uri, ceea ce le face superioare în orice rețea cu mai mult de două dispozitive active.
| Dispozitiv | Funcție principală | Nivel OSI | Coliziuni | Aplicație CCTV |
|---|---|---|---|---|
| Hub | Distribuție semnal pe toate porturile | Layer 1 | Frecvente | Nu se recomandă |
| Switch | Direcționare selectivă după adresa MAC | Layer 2 | Eliminate | Recomandat |
| Router | Rutare între rețele diferite, NAT | Layer 3 | N/A | Acces remote |
Pași pentru înțelegerea rolului fiecăruia într-un proiect CCTV:
- Hub-ul retransmite orice pachet primit pe toate celelalte porturi, fără discernământ. Rețelele cu hub-uri devin instabile rapid pe măsură ce numărul de camere crește.
- Switch-ul construiește o tabelă MAC și transmite datele doar către destinatarul specific. Este componenta centrală a oricărei rețele de supraveghere IP.
- Router-ul conectează rețeaua locală CCTV la internet sau la o altă rețea, gestionând adresele IP și accesul de la distanță la camerele video.
Pentru o interconectare corectă în sisteme de alarmă și supraveghere, switch-ul rămâne elementul central al topologiei stea, cu routerul plasat separat pentru accesul extern.
„Într-un proiect CCTV mediu cu 12 camere IP, ai nevoie de un switch cu cel puțin 16 porturi, un router pentru acces remote și nicidecum de un hub. Routerul nu poate înlocui switch-ul în distribuirea locală a traficului video."
Aplicarea corectă a switch-urilor în proiecte CCTV
Cu diferențele tehnice clarificate, rămâne să punem în practică teoria pentru rezultate optime. Planificarea corectă a rețelei de la bun început evită problemele costisitoare de depanare ulterioară.
Performanța rețelei CCTV depinde de o segmentare eficientă a traficului și gestionarea alimentării, două aspecte pe care mulți instalatori le tratează superficial.
Pași pentru dimensionarea corectă a switch-ului într-un proiect:
- Inventarierea echipamentelor: Listează toate camerele, NVR-ul, accesul de la distanță și eventualele module suplimentare.
- Calculul lățimii de bandă: Suma bitrate-urilor tuturor camerelor plus 30% rezervă.
- Calculul bugetului PoE: Suma consumului fiecărei camere plus 20% rezervă de siguranță.
- Alegerea numărului de porturi: Număr de camere plus NVR plus 2 porturi libere de rezervă.
- Topologie stea: Switch-ul în centru, fiecare cameră conectată direct, fără daisy-chain.
Probleme frecvente și soluții:
- Bucle de rețea: Apar când există conexiuni redundante neconfigurăte corect. Soluție: activarea Spanning Tree Protocol pe switch-urile gestionate.
- Porturi insuficiente: Planifică întotdeauna cu 20% porturi libere pentru extinderi viitoare.
- Suprasolicitare PoE: Monitorizează consumul real și nu depăși 80% din bugetul PoE declarat.
Sfat profesional: Pentru o alimentare corectă pentru camere fără fluctuații, conectează switch-ul la un UPS dimensionat corect. O întrerupere de curent de câteva secunde poate corupta înregistrările active pe NVR.
„Extinderea viitoare a rețelei este mult mai simplă dacă switch-ul central are porturi Gigabit uplink libere și suportă stacking sau cascadare. Planifică pentru ce va fi rețeaua în doi ani, nu pentru ce este azi."
Ce nu spun manualele: sfaturi de la instalatori cu experiență
Manualele tehnice descriu specificațiile, dar nu experiența reală din teren. Există câteva lecții pe care le înveți după câteva proiecte complicate.
Testarea cablajului înainte de montaj este deseori omisă pentru a economisi timp, dar un cablu UTP defect sau terminat greșit generează erori intermitente greu de depanat după ce echipamentele sunt deja montate în rack. Utilizează un tester de cablu înainte de a conecta orice dispozitiv.
Evită folosirea porturilor PoE la limita maximă declarată. Un switch PoE cu buget total de 150W folosit la 140W în mod constant va avea o durată de viață semnificativ mai scurtă și va genera instabilitate termică. Regula practică este 80% utilizare maximă.
Chiar și în sisteme mici cu 6-8 camere, un switch gestionat poate deveni util dacă clientul solicită ulterior izolarea traficului video sau restricționarea accesului. Costul diferenței față de un switch neadministrat este modest raportat la flexibilitatea câștigată.
Compatibilitatea firmware-ului camerelor IP cu switch-ul ales nu este un detaliu minor. Unele camere de marcă au comportamente specifice legate de negocierea vitezei portului sau de implementarea LLDP, care pot cauza deconectări intermitente pe anumite modele de switch-uri.
Descoperă soluțiile Ethercom pentru rețele CCTV fără griji
Pentru a implementa cu încredere recomandările de mai sus, iată unde găsești produsele și suportul specializat. Ethercom pune la dispoziția instalatorilor profesioniști un catalog de peste 14.000 de produse, inclusiv switch-uri PoE, gestionate și neadministrate, special selecționate pentru aplicații de supraveghere video.
Găsești soluții pentru rețele CCTV provenite de la furnizori din Polonia, produse pe care alte magazine din România nu le stochează. Echipa Ethercom oferă suport tehnic gratuit pentru dimensionarea corectă a rețelei și un program B2B dedicat instalatorilor cu volume mari. Citește părerile instalatorilor care au ales deja Ethercom pentru proiectele lor și descoperă experiențele lor directe cu produsele și serviciile disponibile.
Întrebări frecvente despre switch-urile de rețea în CCTV
Ce înseamnă PoE la un switch de rețea pentru CCTV?
PoE (Power over Ethernet) permite alimentarea camerelor video direct prin cablul de rețea, simplificând instalarea și eliminând necesitatea surselor suplimentare de curent pentru fiecare cameră. Switch-urile PoE sunt preferate pentru alimentarea camerelor IP în orice sistem de supraveghere modern.
Pot folosi un switch obișnuit pentru camere IP sau am nevoie de unul special?
Poți folosi un switch standard pentru camere IP dacă alimentezi camerele separat, dar modelele PoE simplifică alimentarea și cablarea, reducând riscul erorilor și numărul componentelor din instalație.
Care sunt principalele semne că un switch este suprasolicitat?
Viteza scăzută a rețelei, camerele care dispar periodic din interfața NVR sau fluctuațiile alimentării PoE sunt semne clare de suprasolicitare. Switch-urile suprasolicitate pot afecta performanța camerelor și integritatea înregistrărilor.
Există switch-uri recomandate pentru rețele mici față de cele mari?
Pentru rețele mici cu până la 8 camere sunt adecvate switch-urile neadministrate, rapide de instalat și fără configurare. În sisteme complexe cu multe camere, switch-urile gestionate oferă VLAN-uri, QoS și monitorizare detaliată a traficului, esențiale pentru stabilitate pe termen lung.
