TL;DR:
- Backhaul-ul de date leagă toate echipamentele CCTV de centrul de control, nu doar cablul dintre cameră și NVR.
- Soluțiile pot fi cablate (fibră optică, Ethernet) sau wireless (microwave, mesh), fiecare cu avantaje și limitări.
- Dimensionarea corectă și evitarea subdimensionării sunt esențiale pentru fiabilitatea și scalabilitatea sistemului CCTV.
Mulți instalatori CCTV tratează backhaul-ul de date ca pe un simplu cablu între cameră și NVR. Această confuzie costă proiecte întregi: camere de înaltă rezoluție care livrează imagini degradate, sisteme care cad în momentele critice, rețele imposibil de scalat. Backhaul-ul de date este infrastructura de transport care leagă toate echipamentele de acces de centrul de control, nu doar o conexiune punctuală. Acest ghid explică ce este backhaul-ul, ce tipuri de soluții există, cum alegi corect pentru contextul românesc și ce greșeli trebuie evitate în implementare.
Cuprins
- Ce este backhaul-ul de date în contextul CCTV
- Tipuri de soluții de backhaul: cablat vs wireless
- Cum să alegi corect soluția de backhaul pentru proiectele CCTV
- Erori frecvente și cum să le eviți la implementarea backhaul-ului
- Exemple reale de proiecte CCTV cu backhaul eficient
- Perspectivă: De ce alegerea backhaul-ului face diferența reală între un sistem CCTV bun și unul excepțional
- Soluții și echipamente pentru backhaul CCTV de la Ethercom
- Întrebări frecvente despre backhaul-ul de date pentru CCTV
Concluzii Principale
| Punct | Detalii |
|---|---|
| Ce este backhaul-ul | Infrastructura de transport date între echipamentele CCTV și centrul de control, esențială pentru performanță. |
| Cablat vs wireless | Fiber optic oferă maximă fiabilitate urban, wireless este ideal pentru scenarii rurale sau instalări rapide. |
| Alegerea corectă | Analizează mediul, distanța, normele și nevoia de scalabilitate pentru cea mai bună opțiune. |
| Evita greșelile frecvente | Nu compromite calitatea infrastructurii și asigură redundanță și backup. |
| Ajutor de specialitate | Consultanța și echipamentele profesionale garantează reușita unui sistem CCTV robust. |
Ce este backhaul-ul de date în contextul CCTV
În rețelistică, termenul backhaul desemnează segmentul de rețea care transportă traficul de date de la echipamentele de margine (camere CCTV, access points) spre nucleul rețelei sau spre internet. Nu este același lucru cu conexiunea locală dintre cameră și switch.
Backhaul-ul de date reprezintă legătura de rețea care transportă traficul de la stratul de acces către rețeaua centrală, esențială pentru sistemele de supraveghere.
Distincția dintre conexiunea de acces și backhaul este fundamentală:
- Conexiunea de acces: legătura directă cameră la switch sau NVR, pe distanțe scurte
- Backhaul: traseul principal de date între switch-uri de distribuție, noduri de agregare și centrul de control
- Rețeaua centrală: serverele NVR, stocarea, platforma de management video
În practică, backhaul-ul este infrastructura invizibilă care determină dacă un sistem CCTV funcționează sau nu la capacitate maximă. Poți instala camere 4K cu compresie H.265, dar dacă backhaul-ul nu suportă debitul necesar, imaginile vor fi comprimate suplimentar, întârziate sau pierdute.
Rolul backhaul-ului în transmiterea video este direct:
- Transportă fluxurile video de la zeci sau sute de camere simultan
- Asigură latența scăzută necesară pentru monitorizare în timp real
- Permite accesul de la distanță la înregistrări și fluxuri live
- Susține redundanța și failover-ul în caz de defecțiune
Pentru optimizarea traficului CCTV este esențial să dimensionezi backhaul-ul corect încă din faza de proiectare. Un backhaul subdimensionat devine blocajul întregului sistem, indiferent de calitatea camerelor sau a NVR-ului.
Fiabilitatea backhaul-ului influențează direct calitatea înregistrărilor și disponibilitatea sistemului. Un backhaul cu pierderi de pachete de 1% poate genera artefacte vizibile în fluxurile video H.264/H.265 și poate cauza deconectări frecvente ale camerelor IP.

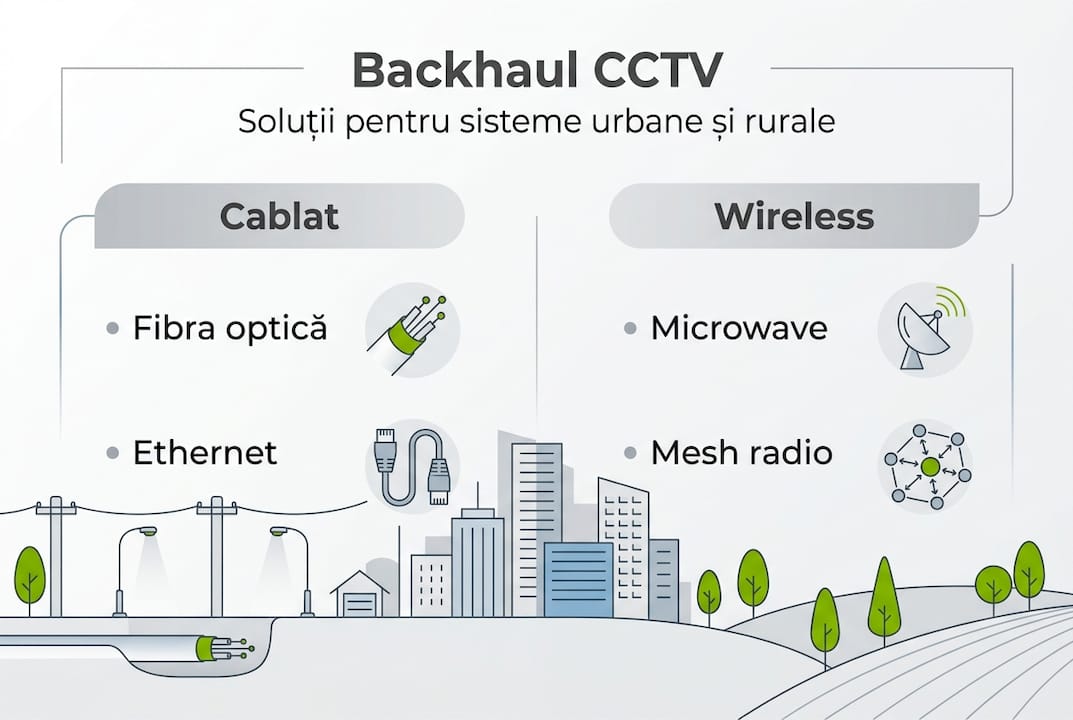

Tipuri de soluții de backhaul: cablat vs wireless
Există două categorii principale de backhaul pentru sistemele CCTV: cablat (fiber optic, Ethernet) și wireless (microwave, mmWave, mesh, FWA). Fiecare are avantaje clare și limitări specifice.
Metodologiile principale sunt: wired (fiber optic, Ethernet) versus wireless (microwave, mmWave, mesh, FWA). Fiber oferă latență scăzută și lățime de bandă mare; wireless permite deployment rapid și costuri inițiale reduse.
| Criteriu | Fiber optic | Wireless (microwave/mesh) |
|---|---|---|
| Lățime de bandă | 1 Gbps până la 100 Gbps | 100 Mbps până la 2 Gbps |
| Latență | Sub 1 ms | 2 ms până la 30 ms |
| Distanță | Sute de km | Câțiva km |
| Cost instalare | Ridicat | Moderat |
| Interferențe | Niciuna | Posibile |
| Scalabilitate | Excelentă | Limitată |
Avantajele backhaul-ului cablat prin fiber optic:
- Imunitate totală la interferențe electromagnetice
- Lățime de bandă constantă, indiferent de condițiile meteo
- Securitate fizică ridicată, greu de interceptat
- Durată de viață peste 25 de ani
- Suport pentru distanțe mari fără amplificatoare
Avantajele backhaul-ului wireless:
- Deployment rapid, fără săpături sau trasee de cablu
- Cost inițial mai mic pentru distanțe medii
- Flexibilitate pentru locații temporare sau greu accesibile
- Scalabilitate rapidă prin adăugarea de noduri
Pentru interconectarea sistemelor CCTV în medii urbane dense, fiber optic rămâne standardul de referință. Wireless este preferat pentru locații izolate, acoperiri temporare sau extinderi rapide.
Sfat profesional: Când evaluezi o soluție wireless, verifică întotdeauna spectrul de frecvențe disponibil în zona respectivă. Interferențele din rețelele Wi-Fi vecine sau din alte sisteme radio pot reduce semnificativ performanța reală față de specificațiile tehnice.
Cum să alegi corect soluția de backhaul pentru proiectele CCTV
Alegerea soluției de backhaul depinde de mai mulți factori tehnici și de context. Nu există o soluție universală.
Factorii principali de decizie:
- Distanța dintre camere și centrul de control
- Numărul de camere și debitul total necesar
- Mediul de instalare: urban, suburban, rural, industrial
- Bugetul disponibil pentru infrastructură
- Cerințele de fiabilitate ale beneficiarului
| Scenariu | Soluție recomandată | Observații |
|---|---|---|
| Urban dens, clădiri multiple | Fiber optic | Netcity București disponibil |
| Rural, distanțe mari | Wireless microwave | Verifică licențe frecvențe |
| Temporar sau mobil | Wireless mesh/FWA | Flexibilitate maximă |
| Mixt, zone izolate | Hibrid fiber + wireless | Redundanță optimă |
Pentru instalatorii din România, contextul local contează. Fiber este ideal urban (Netcity București), wireless pentru rural sau temporar, hibrid recomandat pentru proiecte complexe. Respectă normele CPR UE pentru cabluri, mai ales în clădiri publice.
Rețelele de fibră din marile orașe românești, inclusiv rețelele locale din România, oferă infrastructură de calitate pentru backhaul instituțional. În mediul rural, soluțiile wireless pe frecvențe licențiate (5 GHz, 11 GHz, 18 GHz) sunt cele mai fiabile.
Soluțiile hibride sunt recomandate când:
- Ai camere în locații izolate fără acces la fibră
- Ai nevoie de redundanță pentru sisteme critice
- Proiectul combină clădiri conectate prin fibră cu locații exterioare
Sfat profesional: Calculează întotdeauna lățimea de bandă necesară înainte de a alege tipul de backhaul. Înmulțește numărul de camere cu debitul maxim per cameră (de exemplu, 8 Mbps pentru 4K H.265) și adaugă 30% marjă pentru trafic de management și vârfuri.
Pentru a înțelege mai bine de ce beneficiile supravegherii video depind de infrastructura de transport, este util să analizezi cerințele de bandă ale fiecărui tip de cameră din proiect.
Erori frecvente și cum să le eviți la implementarea backhaul-ului
Chiar și cu o soluție bine aleasă, implementarea greșită poate compromite întregul sistem. Iată cele mai frecvente erori:
- Subdimensionarea lățimii de bandă: calculul se face pe numărul maxim de camere active simultan, nu pe medie
- Alegerea greșită a cablului: utilizarea cablurilor UTP Cat5e pentru distanțe peste 90 m sau în medii cu interferențe electromagnetice ridicate
- Lipsa redundanței: un singur traseu de backhaul fără backup lasă sistemul vulnerabil la defecțiuni fizice
- Ignorarea normelor CPR: cablurile instalate în clădiri publice trebuie să respecte clasificările de reacție la foc conform regulamentului european
- Configurarea greșită a QoS: fără prioritizarea traficului video față de cel de date, calitatea fluxurilor scade în perioadele de congestie
Metodologiile de backhaul trebuie adaptate pentru a oferi performanță și fiabilitate. Orice compromis pe calitatea infrastructurii afectează controlul și calitatea video.
Pentru protejarea datelor CCTV este esențial să implementezi redundanță atât la nivel de stocare, cât și la nivel de backhaul. Un traseu secundar de backhaul, chiar și wireless, poate salva înregistrările în caz de defecțiune a traseului principal.
De asemenea, alimentarea neîntreruptă CCTV este parte integrantă din planificarea backhaul-ului. Switch-urile și echipamentele wireless de backhaul trebuie protejate cu UPS pentru a menține continuitatea în caz de pană de curent.
Soluții practice pentru prevenirea erorilor:
- Realizează un audit de bandă înainte de proiectare
- Folosește cabluri certificate conform standardelor în vigoare
- Planifică cel puțin două trasee de backhaul pentru sisteme critice
- Testează configurația QoS sub sarcină maximă simulată
Exemple reale de proiecte CCTV cu backhaul eficient
Scenarii concrete din practică ilustrează diferența pe care o face alegerea corectă a backhaul-ului.
Scenariu urban: supraveghere instituțională în București
Un sistem de supraveghere pentru o instituție publică din București cu 120 de camere IP 4K a utilizat infrastructura Netcity pentru backhaul prin fibră optică dedicată. Rezultatele obținute:
- Latență medie sub 2 ms între camere și centrul de control
- Disponibilitate 99,98% pe parcursul unui an
- Lățime de bandă susținută: 960 Mbps pentru toate camerele active simultan
- Zero pierderi de înregistrări pe durata monitorizării
Scenariu rural: transmisie wireless pe distanțe mari
Pentru supravegherea unui perimetru agricol extins, fără acces la fibră, s-a implementat un backhaul wireless pe frecvențe licențiate de 5 GHz. Tehnologia Mimosa B5 a demonstrat că 500 Mbps susținuți pot fi menținuți pe o distanță de 0,33 mile, suficient pentru 60 de camere HD active.
Rezultate comparative:
- Timp de deployment: 3 zile față de 3 săptămâni pentru o soluție cablată
- Cost infrastructură: cu 40% mai mic față de varianta cu fibră
- Latență medie: 8 ms, acceptabilă pentru monitorizare non-critică
- Disponibilitate: 99,5%, afectată marginal de condiții meteo extreme
Lecții practice din aceste proiecte:
- Fibra optică rămâne standardul pentru sisteme critice cu multe camere
- Wireless-ul pe frecvențe licențiate este viabil pentru rural dacă latența nu este critică
- Soluțiile hibride combină avantajele ambelor tehnologii
- Maximizarea eficienței CCTV depinde direct de calitatea backhaul-ului ales
Proiectele de succes au în comun o caracteristică: backhaul-ul a fost dimensionat cu marjă de creștere de minimum 50% față de necesarul curent.
Perspectivă: De ce alegerea backhaul-ului face diferența reală între un sistem CCTV bun și unul excepțional
Există o tendință constantă în piață: bugetul se alocă pentru camere și NVR-uri, iar backhaul-ul rămâne ultima prioritate. Aceasta este o eroare de proiectare, nu de buget.
O cameră de 800 de euro instalată pe un backhaul subdimensionat livrează imagini mai slabe decât o cameră de 200 de euro pe o infrastructură corect dimensionată. Backhaul-ul determină ce poate livra efectiv hardware-ul din sistem.
Tendința de a subestima backhaul-ul vine din faptul că problemele apar rar la instalare și frecvent la 6 luni după, când sistemul este la capacitate maximă. Atunci remedierea costă de 3 ori mai mult decât planificarea inițială corectă.
Alegând corect de la început, sistemul devine scalabil fără intervenții majore, fiabil în condiții de sarcină maximă și ușor de întreținut pe termen lung. Inclusiv focusul corect al camerelor CCTV devine irelevant dacă backhaul-ul nu poate transporta fluxul video la calitatea maximă.
Soluții și echipamente pentru backhaul CCTV de la Ethercom
Ethercom pune la dispoziția instalatorilor profesioniști din România o gamă completă de echipamente pentru backhaul CCTV, atât cablate cât și wireless, din stoc disponibil imediat.
Prin soluțiile de supraveghere și rețelistică Ethercom accesezi peste 14.000 de produse, inclusiv echipamente wireless profesionale de tip access point Mikrotik, switch-uri gestionate, module fiber optic și accesorii de cablare certificate CPR. Echipa tehnică oferă consultanță dedicată pentru dimensionarea corectă a backhaul-ului, indiferent de complexitatea proiectului. Programul B2B Ethercom include suport tehnic extins și prețuri preferențiale pentru instalatorii cu volum constant de proiecte.
Întrebări frecvente despre backhaul-ul de date pentru CCTV
Care este diferența dintre backhaul și conexiunea obișnuită a camerei?
Backhaul-ul este traseul principal de transport al datelor între echipamentele de acces și centrul de comandă, nu doar un simplu cablu până la NVR. Conexiunea de acces este segmentul local, scurt, între cameră și primul switch.
Ce tip de cablu e necesar pentru backhaul-ul unui sistem CCTV într-un oraș din România?
Fibra optică este recomandată în mediul urban, respectând normele CPR UE. Alternativele includ cabluri Ethernet de categorie superioară (Cat6A sau Cat7) pentru distanțe scurte între noduri.
Cât de performant este backhaul-ul wireless pentru CCTV?
Soluțiile wireless moderne pot susține 500 Mbps pe distanțe de sute de metri, suficient pentru zeci de camere HD active simultan, fiind ideale pentru proiecte rurale sau temporare.
Cum știu dacă trebuie să implementez un sistem hibrid de backhaul?
Dacă proiectul include zone izolate fără acces la fibră sau necesită redundanță, hibridul fiber plus wireless oferă acoperire completă și continuitate în caz de defecțiune pe unul dintre trasee.
Care e principala greșeală la cablarea backhaul-ului pentru CCTV?
Subestimarea lățimii de bandă necesare sau utilizarea unor cabluri sub standardul recomandat, deoarece orice compromis pe infrastructură afectează direct controlul și calitatea video a întregului sistem.
