TL;DR:
- Majoritatea problemelor CCTV apar din cauza cablării incorecte, nu a echipamentului.
- Respectarea standardelor precum TIA-568.2-D și ISO/IEC 11801 este esențială pentru performanță.
- Utilizarea cablurilor și instrumentelor adecvate previne rework-ul costisitor și asigură funcționare pe termen lung.
Peste 90% dintre problemele de rețea CCTV nu apar din cauza camerelor sau NVR-urilor, ci din cauza cablării incorecte. Instalatorii verifică echipamentul, resetează switch-uri, înlocuiesc camere, și tot nu găsesc sursa problemei. Cablarea structurală este fundația pe care rulează orice sistem CCTV sau IT, iar o instalare greșită generează call-back-uri, costuri ascunse și clienți nemulțumiți. Acest articol prezintă standardele aplicabile în România, tipurile de cabluri utilizate, scenariile speciale din teren și practicile de instalare care reduc erorile la minimum.
Cuprins
- De ce cablarea structurală contează în CCTV și IT
- Tipuri de cabluri folosite și criterii de alegere
- Scenarii speciale: cum gestionezi edge cases și probleme critice
- Practici de instalare eficiente și instrumente de certificare
- Perspectiva noastră: ce ratează majoritatea instalatorilor în cablarea structurală
- Soluții profesionale și suport tehnic pentru instalații eficiente
- Întrebări frecvente despre cablarea structurată
Concluzii Principale
| Punct | Detalii |
|---|---|
| Standardele garantează fiabilitatea | Respectarea TIA, ISO, IEEE, CPR asigură performanța optimă a rețelelor CCTV și IT. |
| Tipul cablului este decisiv | Alege cabluri UTP/STP sau fibră în funcție de distanță, EMI și mediul de instalare. |
| Edge cases cer soluții dedicate | Interferențele, distanțele mari și medii speciale necesită cabluri ecranate sau optice. |
| Testarea și certificarea reduc call-back-urile | Utilizarea instrumentelor de verificare și suport tehnic dedicat previn problemele ulterioare. |
De ce cablarea structurală contează în CCTV și IT
Cablarea structurată nu este doar un set de fire trase prin pereți. Este infrastructura care determină stabilitatea, scalabilitatea și performanța întregului sistem. Un sistem CCTV IP cu 32 de camere 4K depinde complet de calitatea cablării, nu doar de rezoluția senzorului.
Importanța cablării structurale în sisteme de supraveghere este adesea subestimată. Instalatorii aleg echipament premium și economisesc la cablu. Rezultatul: pierderi de pachete, latență, camere care cad din rețea la intervale aleatorii.
Standardele aplicabile în România și UE sunt clare:
- TIA-568.2-D: standard american pentru cablare structurată pe perechi torsadate
- ISO/IEC 11801: standard internațional pentru cablare generică
- IEEE 802.3: standardul Ethernet, inclusiv PoE (Power over Ethernet)
- CPR EN 50575: regulamentul european privind comportamentul la foc al cablurilor
Conform specificațiilor tehnice, pentru camere IP se utilizează UTP/STP Cat5e, Cat6 sau Cat6A cu alimentare PoE, coaxial RG59/RG6 pentru sisteme analog HD, și fibră optică pentru distanțe peste 100m sau medii cu interferențe electromagnetice ridicate.
“Cablarea structurată corectă nu este un cost suplimentar. Este singura modalitate de a garanta că sistemul funcționează conform specificațiilor pe termen lung.”
Pentru o imagine completă, ghidul cablare Cat6 acoperă în detaliu cerințele specifice pentru instalații CCTV din România în 2026. Respectarea standardelor nu este opțională în proiectele cu beneficiari publici sau în clădiri cu cerințe CPR stricte.
Performanța unui canal de cablare depinde de fiecare componentă: cablu, mufe, prize, patch panel, patchcorduri. Un singur element neconform degradează întregul canal.
Tipuri de cabluri folosite și criterii de alegere
Alegerea corectă a cablului determină dacă instalația funcționează la parametri optimi sau generează probleme recurente. Nu există un singur cablu universal potrivit pentru toate scenariile.

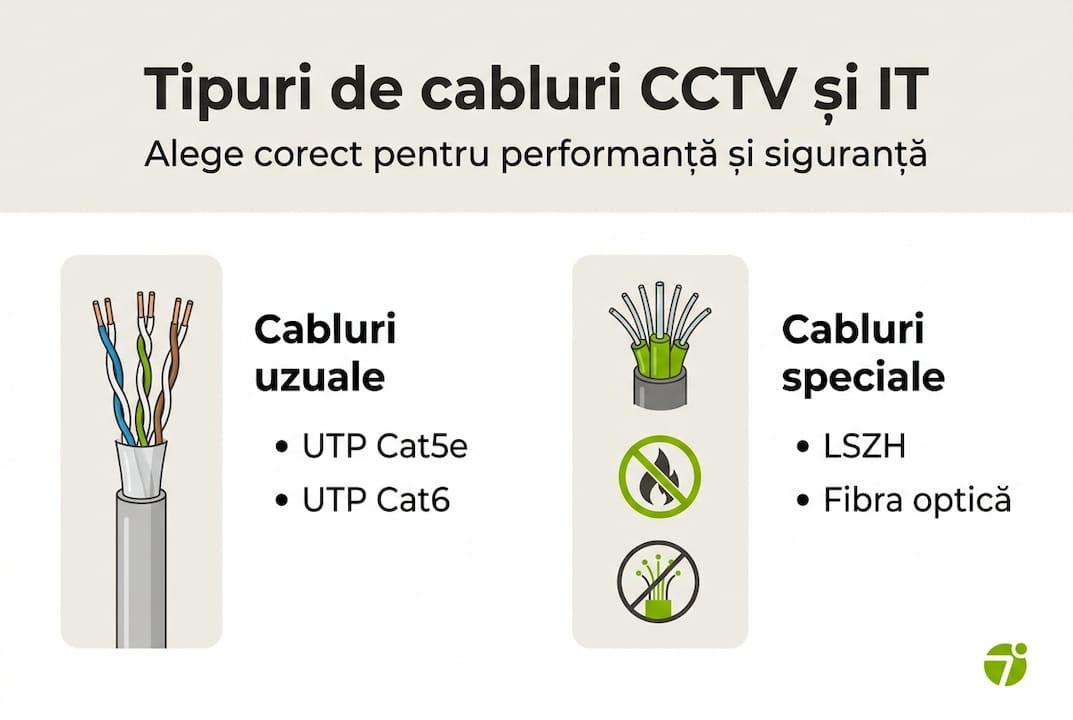

Tabel comparativ tipuri de cabluri
| Tip cablu | Viteză maximă | Distanță maximă | Aplicație principală |
|---|---|---|---|
| UTP Cat5e | 1 Gb/s | 100m | CCTV IP, rețele mici |
| UTP/STP Cat6 | 1 Gb/s | 100m | CCTV IP, PoE, rețele office |
| STP Cat6A | 10 Gb/s | 100m | Backbone, camere 4K, PoE+ |
| Coaxial RG59 | HD analog | 300m | Sisteme analog HD |
| Coaxial RG6 | HD analog | 500m | Distanțe mari analog |
| Fibră OM4 | 10 Gb/s | 400m | Backbone, medii EMI |
| Fibră OS2 | 10 Gb/s | km+ | Exterior, distanțe mari |
Conform limitelor tehnice documentate, canalul UTP nu depășește 100m, segmentul permanent 90m, PoE funcționează optim la 80 până la 90m, Cat6 suportă 1Gb/s pe 100m, Cat6A suportă 10Gb/s pe 100m, iar fibra OM4 asigură 10G pe aproximativ 400m.
Criteriile de selecție pentru alegerea cablurilor CCTV se aplică în ordine:
- Distanța: sub 90m permanent, UTP Cat6 este suficient; peste 100m, fibra optică este singura soluție
- Mediul de instalare: interior sau exterior, prezența umidității, temperatura
- Interferențele EMI: medii industriale, lângă motoare sau tablouri electrice necesită cablu ecranat
- Cerințele PoE: pentru PoE+ și PoE++ se recomandă Cat6A AWG23 pentru disiparea termică
- Certificarea CPR: în România, cablurile instalate în clădiri trebuie să respecte clasele CPR conform EN 50575
Pentru o prezentare detaliată a fiecărei categorii, tipurile de cabluri CCTV sunt documentate cu specificații complete pentru instalatori.
Cablurile LSZH (Low Smoke Zero Halogen) sunt obligatorii în spații cu densitate mare de persoane: școli, spitale, birouri. Acestea nu emit gaze toxice la ardere și sunt compatibile cu cerințele CPR pentru clădiri publice.
Sfat profesional: Nu amesteca categorii de cablu pe același canal. Un segment Cat5e într-o instalație Cat6 limitează întregul canal la performanța Cat5e, indiferent de restul componentelor.
Scenarii speciale: cum gestionezi edge cases și probleme critice
Instalările standard sunt relativ simple. Problemele reale apar în scenariile atipice, unde soluția standard nu funcționează și instalatorul trebuie să adapteze rapid.
Interferențe EMI în medii industriale
Fabricile, depozitele și halele cu motoare electrice generează interferențe care degradează semnalul pe cablurile UTP neecranate. Soluția documentată pentru medii cu EMI ridicat include:
- Cablu ecranat F/UTP sau S/FTP
- Tuburi metalice pentru trasee lângă cabluri de putere
- Împământare corectă a ecranului la ambele capete
- Separare fizică minimă de 30cm față de cablurile electrice de putere
Distanțe peste 100m
UTP nu poate depăși 100m pe canal. Opțiunile disponibile sunt:
- Switch intermediar: plasarea unui switch PoE la mijlocul traseului, cu alimentare locală
- Fibră optică: soluția corectă pentru distanțe mari, cu media converter la fiecare capăt
- Extender PoE: soluție temporară, nu recomandată pentru instalații permanente
Sfat profesional: Planifică fibra optică de la proiectare pentru orice distanță apropiată de 80m. Costul suplimentar al fibrei este mult mai mic decât costul unui rework ulterior.
Instalare exterior
Cablurile de exterior necesită specificații diferite față de cele de interior:
- Rezistență UV certificată
- Umplutură gel pentru protecție la umiditate
- Manta dublă pentru protecție mecanică
- Certificare CPR clasa Cca-s1,d1,a1 pentru coridoare și spații comune
Pentru exterior, cablurile UTP de exterior cu umplutură gel și protecție UV sunt soluția standard pentru instalații durabile.
Bundle PoE și încălzirea cablurilor
Când mai multe cabluri PoE sunt grupate în același tub sau canal, temperatura crește cu 5 până la 10 grade Celsius față de un cablu izolat. Această creștere termică reduce performanța și durata de viață. Soluția este utilizarea AWG23 în loc de AWG24, care disipează mai bine căldura și menține rezistența în limite acceptabile.
Practici de instalare eficiente și instrumente de certificare
O instalare corectă începe înainte de a trage primul cablu. Planificarea și documentarea sunt la fel de importante ca execuția fizică.
Pașii unei instalări structurate corecte
- Schema de cablare: documentează fiecare traseu, lungime și punct de terminare înainte de instalare
- Marcarea cablurilor: etichetare la ambele capete, conform unei convenții clare și consistente
- Respectarea razelor de curbură: Cat6A necesită raze de curbură mai mari decât Cat5e
- Fixarea corectă: coliere la maximum 30cm, fără strângere excesivă care deformează perechi
- Testarea după instalare: fiecare canal trebuie testat cu un tester certificat
Conform recomandărilor pentru instalatori, prioritizarea Cat6 UTP/STP cu certificare CPR și testarea Fluke reduce semnificativ call-back-urile și reclamațiile post-instalare.
“Certificarea Fluke nu este un cost suplimentar. Este dovada că instalarea respectă standardele și protecția legală a instalatorului în fața beneficiarului.”
Instrumentele de testare esențiale pentru instalatori:
- Tester de continuitate: verificare rapidă a conexiunilor, identificare perechi inversate
- Certificator Fluke DSX: testare completă conform TIA-568 și ISO/IEC 11801, cu raport de certificare
- OTDR pentru fibră: localizarea defectelor pe fibra optică, măsurarea atenuării
- Tester PoE: verificarea tensiunii și curentului pe fiecare port
Pentru verificarea rapidă a conexiunilor în teren, patchcord Cat.6 de calitate certificată este esențial pentru testare fără variabile suplimentare introduse de cablurile de test.
Partenerii de suport tehnic certificați reduc timpul de depanare și asigură acces rapid la specificații tehnice, înlocuiri și consultanță pentru scenarii atipice. Detalii suplimentare despre servicii de cablare structurată sunt disponibile pentru referință.
Perspectiva noastră: ce ratează majoritatea instalatorilor în cablarea structurală
Majoritatea instalatorilor din România execută corect partea fizică a instalației: trag cablul, termină mufele, conectează echipamentul. Problema apare la ce nu se face: certificarea independentă și planificarea pe termen lung.
Instalatorii evită testarea Fluke din cauza costului instrumentului. Dar un singur call-back pentru depanare costă mai mult decât amortizarea unui tester în 12 luni. Matematica este simplă.
Planificarea pe termen lung înseamnă să instalezi Cat6A acolo unde Cat6 pare suficient astăzi. Camerele 4K de azi devin 8K mâine, iar PoE++ necesită AWG23. Rework-ul ulterior costă de trei ori mai mult decât diferența de preț la cablu.
Conform limitelor tehnice documentate, depășirea celor 90m pe segmentul permanent și lipsa ecranării în medii EMI sunt cele mai frecvente cauze de probleme recurente. Fibra optică în scenariile edge cases elimină complet aceste variabile și salvează ore de depanare.
Relația cu un partener tehnic certificat, cu stoc real și suport disponibil, este diferența dintre o instalare finalizată la termen și una blocată din cauza unui accesoriu lipsă. Planificarea cablării pe termen lung cu Cat6A și fibră nu este un lux, este o decizie economică rațională.
