Mulți instalatori cred că o distanță IR mai mare garantează imagini perfecte pe timp de noapte, dar realitatea este mai complexă. Înțelegerea codurilor IR și a tehnologiei din spatele iluminării infraroșii îmbunătățește performanța sistemelor de supraveghere în condiții de lumină slabă. Acest ghid acoperă fundamentele iluminării IR, filtrele IR-cut, interpretarea codurilor din specificații, miturile comune, tehnologiile avansate și sfaturi practice pentru instalare.
Cuprins
- Introducere și fundamentele codurilor ir
- Funcționarea filtrelor ir-cut și rolul lor
- Iluminarea cu led-uri ir și impactul asupra vizibilității nocturne
- Interpretarea codurilor ir în specificații tehnice
- Mituri comune privind distanța ir și performanța optică
- Tehnologii avansate de optimizare a iluminării ir
- Aplicarea practică a codurilor ir în instalarea camerelor cctv
Concluzii cheie
| Punct | Detalii |
|---|---|
| Coduri IR și specificații | Codurile IR definesc capacitatea de iluminare infraroșie a camerelor, esențială pentru performanța nocturnă. |
| Filtre IR-cut | Filtrele blochează lumina IR ziua pentru culori naturale și permit iluminarea IR noaptea pentru vizibilitate optimă. |
| Distanță vs claritate | Distanța IR declarată nu garantează claritatea imaginii; calitatea lentilei și senzorului influențează performanța reală. |
| Smart IR | Tehnologia ajustează automat intensitatea LED-urilor IR pentru a preveni supraexpunerea și a îmbunătăți uniformitatea imaginii. |
| Optimizare practică | Alegerea corectă a camerelor bazată pe coduri IR și testarea în condiții reale asigură rezultate superioare. |

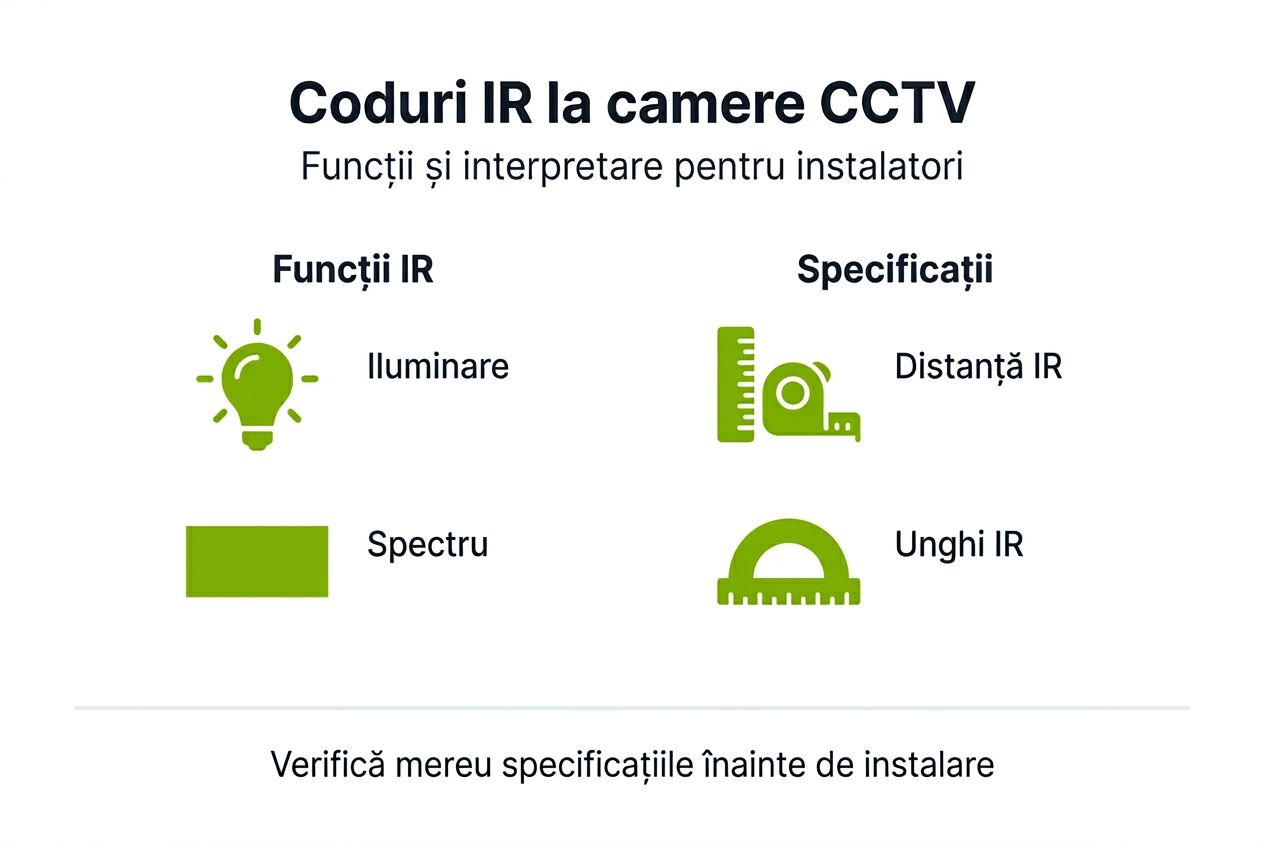

Introducere și fundamentele codurilor IR
IR (infraroșu) este o lumină invizibilă ochiului uman, dar detectabilă de senzorii camerelor CCTV pentru vizibilitate nocturnă. Lungimea de undă a luminii infraroșii variază între 700 și 1000 nanometri, plasându-se dincolo de spectrul vizibil, dar perfect captabilă de tehnologia actuală de supraveghere. Pentru instalatori, codurile IR reprezintă specificații tehnice care indică capacitatea de iluminare infraroșie a unei camere și distanța efectivă la care aceasta poate funcționa eficient în întuneric total.
Iluminarea IR este crucială pentru viziunea nocturnă, permițând camerelor să captureze imagini clare chiar și în absența completă a luminii vizibile. Când lumina ambientală scade sub un anumit prag, LED-urile IR se activează automat, iluminând scena cu radiații infraroșii pe care senzorul camerei le convertește în imagini monocrome vizibile. Acest proces permite monitorizarea continuă 24/7, esențială în aplicațiile de securitate.
Un sistem IR complet pentru CCTV include patru componente principale:
- LED-uri IR pentru iluminarea invizibilă a scenei
- Filtru IR-cut care comută între modurile zi și noapte
- Senzor de imagine capabil să detecteze radiațiile infraroșii
- Procesor care gestionează activarea automată a iluminării IR
În practică, camerele cu coduri IR sunt utilizate în diverse scenarii, de la monitorizarea perimetrelor exterioare și parcărilor în condiții de întuneric total, până la supravegherea interioară a depozitelor sau spațiilor comerciale fără iluminare artificială permanentă. Înțelegerea acestor fundamente permite instalatorilor să configureze sisteme eficiente și să ofere clientului exact performanța necesară pentru aplicația specifică.
Funcționarea filtrelor IR-cut și rolul lor
Filtrul IR-cut este o componentă mecanică esențială care comută între captarea culorilor naturale ziua și vizibilitatea IR optimă noaptea. În timpul zilei, filtrul rămâne plasat în fața senzorului, blocând radiațiile infraroșii care ar denatura culorile și ar reduce claritatea imaginii. Această blocare asigură că senzorul captează doar lumina vizibilă, producând imagini color precise și fidele realității.
Când nivelul luminii ambientale scade sub un prag prestabilit, filtrul IR-cut se retrage mecanic printr-un mecanism cu solenoid sau motor pas cu pas. Retragerea permite senzorului să detecteze atât lumina vizibilă reziduală, cât și radiațiile infraroșii emise de LED-urile IR activate simultan. Acest proces de comutare durează doar câteva fracțiuni de secundă și este complet automat, bazat pe citirile senzorului de lumină al camerei.
Impactul filtrului IR-cut asupra calității imaginii este substanțial. Fără el, culorile ar apărea denaturate ziua din cauza interferenței luminii IR cu captarea spectrului vizibil. Noaptea, prezența filtrului ar bloca iluminarea IR necesară, făcând camera inutilă în întuneric. Sistemul dual asigură fidelitate cromatică ziua și sensibilitate maximă la IR noaptea.
Pentru instalatori, verificarea funcționării corecte a mecanismului IR-cut este crucială la punerea în funcțiune. Testați comutarea automată acoperind temporar lentila pentru a forța trecerea în modul nocturn, apoi expunând-o din nou la lumină pentru revenirea la modul diurn.
Sfat profesional: Verificați întotdeauna dacă filtrul IR-cut se retrage complet și fără blocare mecanică. Un filtru parțial blocat produce imagini cu pete sau zone întunecate permanent, reducând dramatic calitatea viziunii nocturne. Testați de mai multe ori comutarea în timpul instalării și instruiți clientul să raporteze orice sunet neobișnuit din camera sau comutare întârziată.
Iluminarea cu LED-uri IR și impactul asupra vizibilității nocturne
LED-urile IR iluminează scena cu lumină infraroșie invizibilă, reflectată de obiecte, permitând senzorului camerei să construiască o imagine clară în condiții de întuneric total. Acest proces funcționează similar iluminării cu lumină vizibilă, dar operează într-un spectru electromagnetic pe care ochiul uman nu îl detectează. Obiectele din scenă reflectă radiațiile IR cu intensități diferite, creând contraste pe care senzorul le traduce în imagini monocrome cu detalii clare.
În condiții ideale, cu suprafețe reflectorizante și fără obstacole, distanțele efective de iluminare IR ajung până la 30 de metri pentru camere standard. Această valoare însă reprezintă un maximum teoretic, valabil doar în circumstanțe optime. Factorii de mediu precum ploaia, ceața, praful sau vegetația reduc semnificativ distanța efectivă, uneori chiar cu 40-50% față de specificațiile producătorului.
Limitele practice ale iluminării IR sunt influențate de mai mulți parametri tehnici și ambientali. Puterea LED-urilor măsurată în wați sau numărul de LED-uri determină intensitatea luminii emise. Unghiul de deschidere al LED-urilor afectează distribuția luminii, LED-uri cu unghi îngust concentrând fasciculul pe o distanță mai mare, dar pe o suprafață redusă. Reflexivitatea suprafețelor din scenă joacă un rol major, obiecte întunecoase sau matte absorbind majoritatea radiațiilor IR.
Puterea LED-urilor și unghiul de deschidere influențează direct luminozitatea și contrastul imaginii nocturne. LED-uri mai puternice produc o iluminare mai intensă, crescând raportul semnal-zgomot și reducând granulația imaginii. Unghiul optim trebuie să corespundă câmpului vizual al lentilei pentru acoperire uniformă, altfel se creează zone supraexpuse central și zone întunecate periferic.
Sfat profesional: Poziționați LED-urile IR pentru a evita reflexiile directe în lentilă de pe suprafețe strălucitoare precum geamuri, table metalice sau suprafețe acoperite cu apă. O reflexie directă creează un hotspot central care supraexpune imaginea și reduce dramatic vizibilitatea restului scenei. Testați camera noaptea înainte de fixarea definitivă pentru a identifica și elimina aceste surse de glare.
Interpretarea codurilor IR în specificații tehnice
Codurile IR din datasheeturile camerelor specifică capacitatea și caracteristicile tehnice ale iluminării IR, inclusiv distanța și tipul LED-urilor folosite. Aceste coduri variază de la producător la producător, dar majoritatea includ informații despre distanța maximă de iluminare, numărul și tipul LED-urilor, precum și puterea totală consumată de sistemul IR. Pentru instalatori, citirea corectă a acestor specificații este esențială pentru alegerea camerelor potrivite fiecărui scenariu specific.
Distanța IR este aproape întotdeauna specificată în metri și reprezintă distanța maximă teoretică la care LED-urile pot ilumina scena în condiții ideale. Această valoare trebuie interpretată critic, deoarece producătorii o măsoară în laboratoare controlate, cu suprafețe perfect reflectorizante și fără interferențe atmosferice. În practică, distanța efectivă de identificare a obiectelor este cu 30-50% mai mică decât cea declarată.
Tipurile comune de LED-uri IR includ:
- LED-uri standard de 850 nm cu strălucire roșie ușoară vizibilă
- LED-uri invizibile de 940 nm fără strălucire detectabilă
- Array-uri de LED-uri concentrate pentru distanțe lungi
- LED-uri cu unghi larg pentru acoperire panoramică
Corelarea codurilor cu aplicațiile practice necesită analiza scenariului de instalare. Pentru supraveghere interioară pe distanțe scurte de 5-10 metri, camere cu 15-20 metri distanță IR declarată sunt suficiente. Pentru perimetrele exterioare sau parcări, camerele trebuie să aibă specificații de minimum 30-40 metri pentru acoperire reală de 20-25 metri. Instalările necesită accesorii specializate precum doze de montaj pentru fixare stabilă.
Verificarea atât a puterii LED-urilor, cât și a sensibilității senzorului este crucială pentru performanță optimă. Un senzor cu sensibilitate scăzută la infraroșu va produce imagini zgomotoase chiar cu LED-uri puternice. Consultați specificațiile minime de iluminare (lux) ale camerei pentru a evalua capacitatea reală de funcționare în întuneric. Camere cu specificații sub 0.01 lux oferă performanță superioară cu aceeași iluminare IR.
Pași pentru interpretarea codurilor IR:
- Identificați distanța IR declarată și reduceți-o mental cu 30-40% pentru distanța reală
- Verificați tipul și numărul de LED-uri pentru a evalua calitatea iluminării
- Consultați sensibilitatea minimă a senzorului la IR
- Corelați specificațiile cu distanța și condițiile mediului de instalare
- Alegeți camere cu specificații peste necesarul estimat pentru marjă de siguranță
Mituri comune privind distanța IR și performanța optică
Diferența dintre distanța IR declarată și performanța reală la noapte rezidă în calitatea lentilei și senzorului, nu doar în puterea LED-urilor IR. Mulți instalatori și clienți presupun eronat că o specificație mai mare a distanței IR garantează automat imagini clare la aceeași distanță. Realitatea este că puterea LED-urilor reprezintă doar una dintre componentele care determină calitatea finală a imaginii nocturne.
Calitatea optică a lentilei influențează dramatic claritatea imaginii, indiferent de puterea iluminării IR. O lentilă ieftină cu aberații optice și transmisie scăzută la infraroșu va produce imagini neclare chiar cu iluminare IR excelentă. Similar, un senzor cu pixeli mici și sensibilitate redusă la IR va genera imagini zgomotoase și sărace în detalii, chiar dacă scena este bine iluminată de LED-uri puternice.
Misconcepțiile frecvente despre distanța IR includ:
- Credința că distanța IR declarată permite identificarea clară a feței la aceeași distanță
- Presupunerea că mai mulți LED-uri garantează întotdeauna performanță mai bună
- Ignorarea rolului aperturii lentilei în captarea luminii IR reflectate
- Neglijarea impactului condițiilor meteorologice asupra propagării luminii IR
Comparația între specificații și performanță reală:
| Distanță IR declarată | Distanță detectare mișcare | Distanță recunoaștere generală | Distanță identificare facială |
|---|---|---|---|
| 30 metri | 25-30 metri | 15-20 metri | 5-8 metri |
| 50 metri | 40-45 metri | 25-30 metri | 8-12 metri |
| 80 metri | 60-70 metri | 35-45 metri | 12-18 metri |
Așteptări realiste pentru alegerea camerelor IR:
- Distanța efectivă de identificare este cu 60-70% mai mică decât distanța IR declarată
- Condițiile meteorologice reduc performanța cu până la 50% în ploaie sau ceață densă
- Calitatea lentilei și senzorului sunt la fel de importante ca puterea LED-urilor
- Testarea în condiții reale este singura metodă sigură de validare a performanței
Pentru instalatori este esențial să educe clienții despre aceste limitări reale și să dimensioneze sistemele cu marje de siguranță adecvate. Recomandați camere cu specificații IR superioare necesarului aparent și explicați că garanțiile extinse protejează investiția pe termen lung. Înțelegerea modului de funcționare a sistemelor CCTV în rețea completează cunoștințele despre performanța IR.
Tehnologii avansate de optimizare a iluminării IR
Smart IR este o tehnologie care ajustează automat intensitatea LED-urilor infraroșii în funcție de distanța obiectelor din scenă, prevenind supraexpunerea zonelor apropiate și subexpunerea celor îndepărtate. Acest sistem utilizează algoritmi care analizează în timp real luminozitatea diferitelor zone din cadru și modulează puterea LED-urilor pentru a obține o expunere uniformă pe întreaga suprafață monitorizată.
Funcționarea Smart IR previne efectul de hotspot, fenomenul prin care obiectele foarte apropiate de cameră apar complet albe din cauza reflexiei intense a luminii IR. Fără această tehnologie, o persoană care se apropie de cameră devine treptat un blob alb fără detalii faciale, exact când identificarea ar trebui să fie cea mai precisă. Smart IR reduce progresiv puterea LED-urilor pe măsură ce obiectele se apropie, menținând expunerea optimă.
În condiții variate de iluminare, cum ar fi tranziția de la amurg la noapte sau prezența surselor intermitente de lumină artificială, Smart IR demonstrează avantaje clare. Tehnologia compensează automat fluctuațiile, evitând comutările frecvente între modul diurn și nocturn care pot genera imagini intermitente sau pierderi temporare de vizibilitate.
Avantajele utilizării tehnologiei Smart IR:
- Eliminarea hotspot-urilor centrale care distrug detaliile în zone critice
- Extinderea distanței efective de identificare prin optimizarea expunerii
- Reducerea consumului energetic prin ajustarea puterii la necesarul real
- Îmbunătățirea duratei de viață a LED-urilor prin evitarea funcționării continue la putere maximă
- Imagini mai clare și mai utilizabile pentru analiză video sau recunoaștere facială
Sfat profesional: Alegeți camere cu Smart IR pentru aplicații unde obiectele de interes se deplasează la distanțe variabile față de cameră, cum ar fi intrările, coridoarele sau zonele de trecere. Pentru supravegherea perimetrelor la distanță fixă, tehnologia aduce beneficii mai reduse și puteți opta pentru camere standard mai accesibile. Testați efectul Smart IR în timpul instalării pentru a verifica funcționarea corectă și a ajusta sensibilitatea dacă este necesar.
Aplicarea practică a codurilor IR în instalarea camerelor CCTV
Selectarea camerelor bazată pe coduri IR începe cu analiza detaliată a scenariului de supraveghere și stabilirea distanțelor critice de monitorizare. Măsurați distanțele maxime la care trebuie să detectați mișcare, să recunoașteți siluete și să identificați fețe sau numere de înmatriculare. Adăugați o marjă de siguranță de minimum 40% la aceste distanțe pentru a determina distanța IR minimă necesară în specificațiile camerei.
Configurarea puterii și unghiului LED-urilor IR necesită atenție la detalii pentru a evita zonele de umbră și reflexiile nedorite. Instalați camera la înălțimea optimă pentru ca fasciculul IR să acopere uniform zona de interes, evitând montarea prea jos care creează reflexii de pe sol sau prea sus care lasă zone întunecate în partea inferioară a cadrului. Pentru acoperire mare, utilizați iluminatoare IR externe separate poziționate strategic.
Testarea vizibilității nocturne reale este obligatorie înainte de finalizarea instalării. Așteptați întunericul complet sau simulați-l acoperind complet lentila pentru activarea forțată a LED-urilor IR. Verificați calitatea imaginii la distanțele critice identificate anterior, testați recunoașterea obiectelor și persoanelor, evaluați uniformitatea iluminării pe întreaga suprafață. Ajustați unghiul camerei sau adăugați iluminatoare externe dacă performanța nu corespunde așteptărilor.
Probleme tehnice frecvente și soluții:
- LED-uri IR defecte sau slăbite: verificați cu camera smartphone-ului dacă LED-urile emit lumină vizibilă ca puncte albe
- Filtru IR-cut blocat: ascultați mecanismul la comutare și verificați lipsa semnalului mecanic
- Reflexii de pe suprafețe: repoziționați camera sau aplicați folii mate pe suprafețele problematice
- Iluminare neuniformă: ajustați unghiul camerei sau distribuiți iluminarea cu surse externe multiple
Pași practici pentru instalare și configurare optimă:
- Analizați scena și măsurați distanțele critice de supraveghere necesare aplicației
- Selectați camere cu distanță IR declarată cu 40-50% peste distanța maximă măsurată
- Montați camera folosind accesorii adecvate precum carcase rackabile pentru echipamente centralizate
- Utilizați doze de montaj specializate pentru instalare profesională și estetică
- Configurați sensibilitatea comutării IR-cut pentru evitarea oscilațiilor la amurg și apus
- Testați vizibilitatea nocturnă la toate distanțele critice și ajustați poziționarea dacă este necesar
- Documentați configurația finală și instruiți utilizatorul despre limitările și capacitățile reale ale sistemului
Dacă cauți soluții complete de supraveghere
Ethercom oferă peste 14.000 de produse pentru instalatori profesionali, inclusiv camere CCTV cu tehnologie IR avansată, iluminatoare infraroșii dedicate și accesorii de montaj pentru orice aplicație. Portofoliul nostru include soluții pe care alte magazine din România nu le au, importate direct de la furnizori de încredere din Polonia.
Ne concentrăm pe sprijinirea instalatorilor cu produse de calitate optimizate pentru performanță IR superioară și accesorii profesionale care asigură instalări durabile. Explorează carcasele rackabile 4U pentru echipamente centralizate, iluminatoarele infraroșii pentru camere sau soluțiile complete de supraveghere disponibile în catalogul nostru. Programul B2B dedicat oferă suport tehnic specializat și condiții avantajoase pentru partenerii care implementează sisteme complexe.
Întrebări frecvente
Care este rolul principal al codurilor IR la camerele CCTV?
Codurile IR definesc capacitatea de iluminare infraroșie și caracteristicile tehnice ale camerelor, esențiale pentru performanța viziunii nocturne. Aceste specificații ajută instalatorii să selecteze echipamentele potrivite pentru mediile cu lumină slabă sau absența completă a iluminării. Codurile indică distanța maximă de iluminare, tipul LED-urilor și puterea sistemului IR.
Cum influențează filtrele IR-cut calitatea imaginii în condiții diferite de iluminare?
Filtrul blochează lumina infraroșie în timpul zilei pentru a păstra culorile naturale și fidelitatea cromatică a imaginilor. Noaptea, filtrul se retrage mecanic pentru a permite senzorului să detecteze radiațiile IR emise de LED-uri, asigurând vizibilitate clară în întuneric total. Această comutare automată garantează calitate optimă atât ziua, cât și noaptea.
De ce distanța IR menționată în specificații poate să nu corespundă clarității reale?
Distanța IR reprezintă iluminarea maximă teoretică, nu distanța garantată de identificare clară a obiectelor. Calitatea optică a lentilei și sensibilitatea senzorului influențează dramatic capacitatea reală de a capta detalii la distanță. Instalatorii trebuie să testeze performanța în condiții reale și să nu se bazeze exclusiv pe specificațiile producătorului, deoarece factorii de mediu reduc semnificativ distanța efectivă. Consultă informații despre garanții extinse pentru protecția investiției.
Ce avantaje oferă tehnologia Smart IR în camere?
Smart IR ajustează automat intensitatea LED-urilor infraroșii în funcție de distanța obiectelor din scenă. Această tehnologie previne zonele supraexpuse strălucitoare când subiecte se apropie de cameră, menținând detaliile vizibile. Rezultatul este o imagine uniformă cu expunere corectă pe toată suprafața monitorizată, crescând semnificativ utilitatea înregistrărilor pentru identificare și analiză.
