Mulți instalatori de CCTV presupun că este suficient să conecteze camerele IP la orice rețea disponibilă pentru a obține imagini. În realitate, funcționarea corectă și sigură a sistemelor CCTV în rețea necesită o configurare atentă a infrastructurii IT, protocoalelor și măsurilor de securitate. Acest ghid vă va clarifica elementele esențiale: de la definiții și protocoale până la configurare practică și probleme comune, oferindu-vă toate cunoștințele pentru implementări profesionale.
Inhaltsverzeichnis
- Introducere în cctv în rețea și beneficiile tehnologiilor ip
- Componentele și protocoalele cheie ale sistemelor cctv în rețea
- Cum comunică sistemele cctv în rețea: mecanisme de funcționare
- Securitatea cctv în rețea: măsuri și bune practici
- Compararea cctv ip cu sistemele analogice în contextul rețelelor
- Pași practici pentru configurarea și optimizarea sistemelor cctv în rețea
- Probleme comune și soluții eficiente în cctv pe rețea
- Concluzii și recomandări pentru instalatori
- Descoperă soluții complete pentru supraveghere și rețelistică la ethercom.ro
- Cum funcționează alimentarea prin poe în sistemele cctv în rețea?
- Care sunt principalele protocoale folosite pentru comunicarea în cctv ip?
- Cum se previn conflictele de adrese ip în sistemele cctv în rețea?
- Ce măsuri de securitate sunt esențiale pentru sistemele cctv ip?
Puncte cheie de reținut
| Punct | Detalii |
|---|---|
| Definiție și avantaje | CCTV IP folosește rețele pentru transmiterea video, oferind calitate superioară și acces remote față de sistemele analogice. |
| Protocoale esențiale | TCP/IP, ONVIF și RTSP asigură comunicarea și interoperabilitatea între camere, NVR și software de management. |
| Securitate critică | Autentificarea puternică, criptarea și VLAN-urile protejează sistemul împotriva accesului neautorizat și atacurilor cibernetice. |
| Configurare corectă | Adresele IP statice, QoS și setările PoE garantează stabilitatea și performanța sistemului de supraveghere. |
| Probleme frecvente | Conflictele IP, lățimea de bandă insuficientă și parolele implicite sunt principalele cauze ale disfuncționalităților în CCTV IP. |
Introducere în CCTV în rețea și beneficiile tehnologiilor IP
Sistemele CCTV în rețea reprezintă soluții de supraveghere bazate pe camere IP conectate printr-o infrastructură de rețea standard. Spre deosebire de sistemele analogice tradiționale care folosesc cabluri coaxiale și înregistrare pe DVR, tehnologia IP transmite date video prin protocoale de rețea precum TCP/IP. Această diferență fundamentală deschide oportunități majore pentru instalatori.
Beneficiile tehnologiilor IP sunt semnificative. Calitatea imaginii este net superioară, cu rezoluții care depășesc Full HD și ajung la 4K sau chiar mai mult. Scalabilitatea sistemului devine simplă, deoarece poți adăuga camere noi fără a redesena complet cablajul. Accesul remote la fluxurile video se realizează instant prin internet, permițând monitorizarea de oriunde.
Un avantaj major pentru instalatori este alimentarea prin PoE. Camerele CCTV IP pot suporta alimentarea prin cablu Ethernet, eliminând necesitatea cablurilor separate de alimentare. Acest lucru reduce costurile și timpul de instalare considerabil. Pentru situații în care alimentarea electrică este instabilă, integrarea cu ups pentru sistemele video cctv asigură continuitatea funcționării.
Sfat profesional: Verificați mereu compatibilitatea switch-ului PoE cu standardul IEEE 802.3af sau 802.3at înainte de instalare. Unele camere 4K necesită PoE+ pentru funcționarea optimă.
Principalele avantaje ale CCTV IP:
- Rezoluție superioară și calitate video excelentă
- Scalabilitate simplă prin adăugarea de camere pe rețea
- Acces remote securizat din orice locație
- Alimentare PoE pentru simplificarea instalării
- Analiză video inteligentă integrată în camere

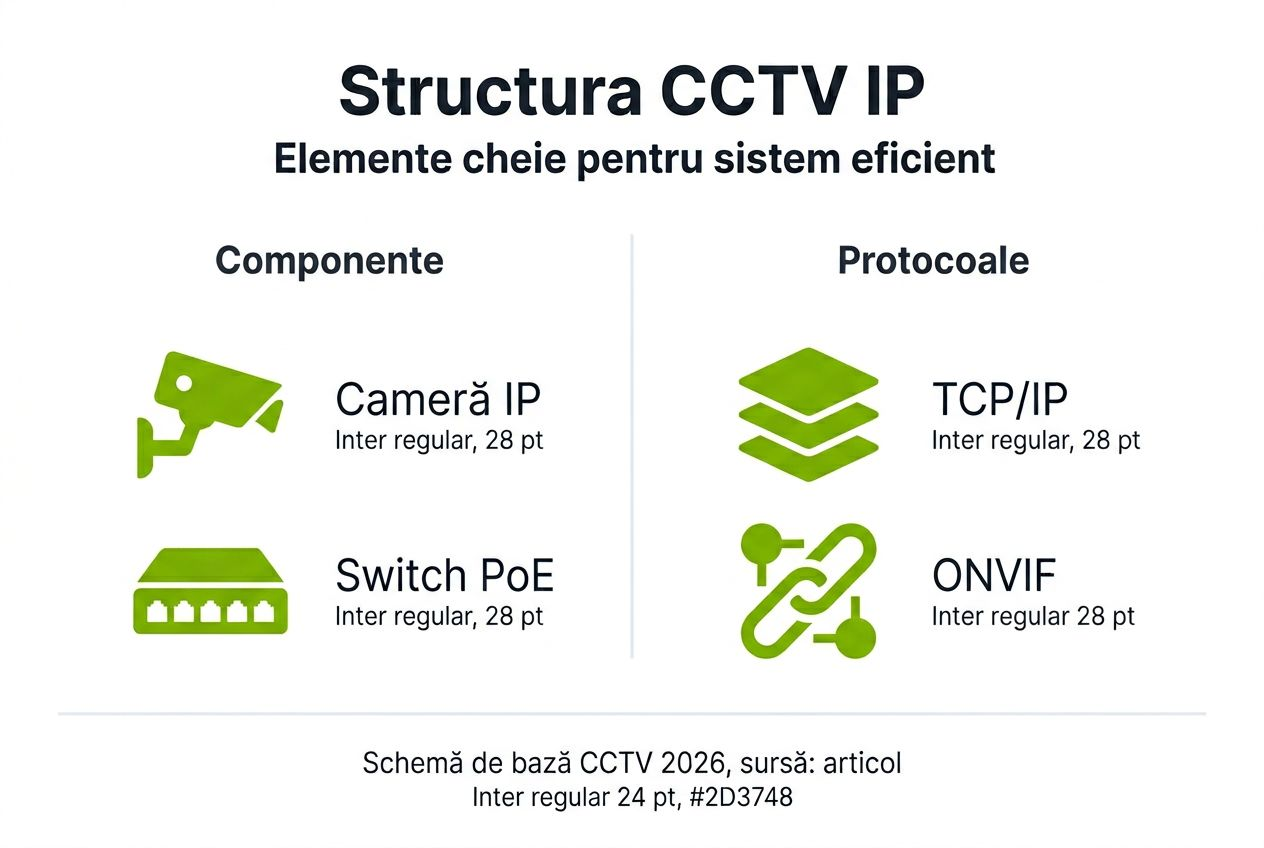

Componentele și protocoalele cheie ale sistemelor CCTV în rețea
Orice sistem CCTV IP profesional necesită componente bine definite. Camerele IP captează și digitalizează imaginile, transmițându-le prin rețea. NVR-ul (Network Video Recorder) primește, procesează și stochează fluxurile video de la toate camerele. Switch-urile PoE alimentează camerele și asigură conectivitatea la rețea. Routerul gestionează accesul la internet și segmentarea rețelei.
Protocoalele de comunicare sunt fundamentul sistemului. TCP/IP asigură transmiterea fiabilă a datelor între dispozitive. ONVIF (Open Network Video Interface Forum) standardizează comunicarea între echipamente de la producători diferiți, eliminând problemele de incompatibilitate. RTSP (Real Time Streaming Protocol) permite streaming-ul video în timp real către clienți și software de management.
Rolul software-ului NVR este esențial. Configurarea middleware-ului și software-ului NVR gestionează fluxurile video, alocă resurse de stocare și permite accesul utilizatorilor. Interfața modernă a NVR-urilor oferă funcții avansate: detecție de mișcare, analiză video, alerte și raportare.
Standardizarea cu ONVIF aduce beneficii semnificative. Instalatorii pot combina camere de la diferiți producători într-un singur sistem. Compatibilitatea este garantată, reducând riscurile de incompatibilitate tehnică. Pentru înțelegerea completă a protocoalelor TCP/IP și ONVIF, cunoașterea arhitecturii de rețea devine indispensabilă.
Componentele esențiale:
- Camere IP cu senzori performanți și compresie H.265
- NVR dedicat cu capacitate mare de stocare
- Switch-uri PoE cu suficientă putere pentru toate camerele
- Cabluri de rețea Cat6 pentru performanță maximă
- Software de management centralizat
Cum comunică sistemele CCTV în rețea: mecanisme de funcționare
Transmiterea video în sistemele CCTV IP se bazează pe protocoale specifice. TCP asigură livrarea garantată a pachetelor de date, esențială pentru înregistrări de calitate. UDP permite transmisie mai rapidă pentru streaming live, acceptând pierderi minore de pachete. Alegerea protocolului depinde de prioritățile sistemului: fiabilitate versus latență redusă.
Adresarea IP corectă este crucială pentru stabilitatea sistemului. Fiecare cameră necesită o adresă IP unică în rețea. Adresele IP statice oferă controlul maxim și previne conflictele. DHCP rezervat reprezintă alternativa convenabilă, asociind permanent MAC address-ul camerei cu o adresă IP specifică. Documentarea completă a alocărilor IP evită problemele viitoare.
NVR-ul coordonează întregul sistem. Configurarea middleware-ului și software-ului NVR permite alocarea resurselor pentru fiecare cameră, setarea calității înregistrării și gestionarea stocării. Software-ul procesează fluxurile multiple simultan, aplicând compresie și indexare pentru căutare rapidă.
Sfat profesional: Creați un document Excel cu toate adresele IP alocate camerelor, inclusiv MAC address și locația fizică. Actualizați-l la fiecare modificare pentru a evita confuziile.
Pași esențiali pentru configurare optimă:
- Scanați rețeaua pentru identificarea camerelor conectate
- Alocați adrese IP statice sau rezervări DHCP
- Configurați gateway-ul și DNS-ul pentru acces internet
- Testați conectivitatea cu ping și verificarea fluxurilor
- Documentați complet configurația pentru mentenanță viitoare
Pentru instalări extinse, consultați ghidul complet de cablare Cat6 pentru CCTV pentru asigurarea performanței optime a rețelei.
Securitatea CCTV în rețea: măsuri și bune practici
Vulnerabilitățile sistemelor CCTV IP sunt reale și frecvente. Parolele implicite pe camere și NVR-uri reprezintă poarta de intrare pentru atacatori. Lipsa criptării expune fluxurile video la interceptare. Accesul neautorizat la rețea permite preluarea controlului asupra sistemului. Firmware-ul neactualizat conține vulnerabilități cunoscute exploatabile.
Segmentarea rețelei prin VLAN-uri izolează traficul CCTV de alte sisteme. Această separare protejează atât sistemul de supraveghere, cât și rețeaua corporativă. QoS (Quality of Service) prioritizează traficul video, garantând lățimea de bandă necesară pentru funcționare stabilă. Studiile arată că implementarea VLAN și QoS reduce incidentele de pierdere a cadrelor video cu aproximativ 35%.
Autentificarea puternică este obligatorie. Schimbați imediat parolele implicite cu combinații complexe unice pentru fiecare dispozitiv. Activați autentificarea cu doi factori unde este disponibilă. Criptarea SSL/TLS protejează comunicația între camere, NVR și clienți. Restricționați accesul la porturile de administrare doar din rețele de management dedicate.
“Un sistem CCTV nesecurizat nu este doar o problemă tehnică, ci o vulnerabilitate critică care expune datele sensibile ale clientului și deschide porți către întreaga rețea corporativă.”
Pentru implementarea completă a măsurilor de securitate CCTV IP, urmați ghidurile producătorilor și standardele industriei.
Măsuri de securitate esențiale:
- Parole puternice unice pentru fiecare dispozitiv
- Criptare SSL/TLS pentru toate comunicațiile
- VLAN dedicat pentru segmentarea traficului CCTV
- Actualizare regulată a firmware-ului
- Firewall configurat pentru restricționarea accesului
Compararea CCTV IP cu sistemele analogice în contextul rețelelor
Calitatea video diferă dramatic între tehnologii. Sistemele IP oferă rezoluții de la 2MP până la 8MP și peste, cu claritate excepțională. Sistemele analogice sunt limitate la rezoluții standard definition sau maximum 1080p prin HD-CVI. Diferența devine evidentă în scenarii cu zoom digital sau identificare facială.
Scalabilitatea și flexibilitatea favorizează clar tehnologia IP. Adăugarea de camere noi necesită doar conectare la switch și configurare software. Sistemele analogice impun cablaj dedicat către DVR cu porturi limitate. Accesul remote în CCTV IP este nativ și securizat, iar în sistemele analogice necesită soluții suplimentare complexe.
Costurile inițiale și complexitatea instalării prezintă compromisuri. Camerele IP și echipamentele de rețea sunt mai scumpe decât echivalentele analogice. Instalarea necesită cunoștințe de rețelistică avansate. Mentenanța sistemelor IP solicită competențe IT, în timp ce sistemele analogice sunt mai simple de întreținut.
| Aspect | CCTV IP | Sistem analogic |
|---|---|---|
| Rezoluție maximă | 4K până la 8K+ | Maximum 1080p HD-CVI |
| Scalabilitate | Excelentă prin adăugare pe rețea | Limitată de porturile DVR |
| Acces remote | Nativ și securizat | Necesită soluții suplimentare |
| Cost inițial | Mai ridicat pentru echipamente | Mai redus pentru componente |
| Complexitate instalare | Necesită cunoștințe rețelistică | Mai simplă, cablaj direct |
| Funcții avansate | Analiză video integrată | Limitate sau inexistente |
| Flexibilitate | Foarte ridicată | Redusă prin cablaj fix |
Pași practici pentru configurarea și optimizarea sistemelor CCTV în rețea
Evaluarea infrastructurii IT este primul pas critic. Verificați capacitatea switch-urilor de a furniza PoE suficient pentru toate camerele. Calculați lățimea de bandă necesară: o cameră 4MP la 25fps consumă aproximativ 8 Mbps cu compresie H.265. Asigurați-vă că routerul și internetul suportă traficul total pentru acces remote.
Setarea adreselor IP statice sau rezervărilor DHCP previne conflictele. Definiți un subnet dedicat pentru CCTV, de exemplu 192.168.10.0/24. Alocați adrese consecutive pentru camere (192.168.10.11, 192.168.10.12 etc.) și documentați fiecare alocație. Configurați gateway-ul și serverele DNS pentru camerele care necesită acces internet.
Sfat profesional: Folosiți un subnet Class C (/24) dedicat exclusiv pentru CCTV, separat de rețeaua principală. Acest lucru simplifică gestionarea și crește securitatea.
Configurare pas cu pas:
- Evaluați infrastructura existentă și capacitatea echipamentelor
- Definiți un subnet dedicat și planul de adresare IP
- Configurați VLAN pentru separarea traficului CCTV
- Implementați QoS pentru prioritizarea traficului video
- Setați autentificarea puternică pe toate dispozitivele
- Activați criptarea pentru toate comunicațiile
- Testați conectivitatea și viteza de transfer
- Verificați accesul remote și funcționarea aplicațiilor mobile
- Documentați complet configurația finală
Implementarea VLAN-urilor separă traficul CCTV de alte servicii. Creați un VLAN dedicat (ex. VLAN 10) și atribuiți toate porturile cu camere acestui VLAN. Configurați QoS pentru a prioritiza traficul video, garantând lățimea de bandă chiar în momente de congestie. Configurarea middleware-ului și software-ului NVR finalizează optimizarea.
Pentru asistență completă în configurarea și optimizarea CCTV IP, consultați resursele specializate și documentația tehnică.
Probleme comune și soluții eficiente în CCTV pe rețea
Conflictele de IP apar frecvent când camerele primesc adrese duplicate. Simptomele includ deconectări intermitente și imposibilitatea accesării anumitor camere. Soluția imediată: scanați rețeaua cu tool-uri precum Advanced IP Scanner, identificați duplicatele și realocați adrese. Implementați rezervări DHCP sau adrese statice pentru prevenirea recurenței.
Lățimea de bandă insuficientă cauzează întreruperi în streaming și înregistrări incomplete. Calculați cerințele totale: înmulțiți bitrate-ul unei camere cu numărul total de camere. Dacă switch-ul sau internetul nu suportă volumul, upgrade-ul este necesar. Reducerea rezoluției sau frame rate-ului pe camere mai puțin critice eliberează resurse.
Nesecurizarea sistemului prin parole implicite expune vulnerabilități majore. Atacatorii scanează automat rețelele pentru camere cu credențiale default precum admin/admin. Prima acțiune post-instalare: schimbarea tuturor parolelor cu combinații puternice unice. Activați criptarea și restricționați accesul la porturile de administrare.
Probleme de compatibilitate între echipamente apar cu sisteme multi-vendor. Verificați certificarea ONVIF pentru toate camerele și NVR-ul. Actualizați firmware-ul la ultimele versiuni compatibile. Testați funcționalitatea completă înainte de finalizarea instalării. Pentru soluții la problemele comune CCTV, consultați documentația tehnică și forumurile specializate.
Probleme frecvente și remedieri:
- Conflicte IP: scanare rețea și realocare adrese
- Lățime bandă insuficientă: upgrade echipamente sau reducere bitrate
- Parole implicite: schimbare imediată cu combinații puternice
- Firmware învechit: actualizare regulată la versiuni stabile
- Cabluri defecte: testare cu tester de rețea și înlocuire
Concluzii și recomandări pentru instalatori
Cunoașterea profundă a tehnologiilor de rețea separă instalatorii amatori de profesioniștii care livrează soluții fiabile. Înțelegerea protocoalelor TCP/IP, ONVIF și RTSP vă permite să diagnosticați și să rezolvați rapid problemele. Configurarea corectă a VLAN-urilor, QoS și adresării IP garantează performanța stabilă a sistemului.
Securitatea sistemelor CCTV IP nu poate fi neglijată. Fiecare cameră nesecurizată reprezintă o vulnerabilitate exploatabilă. Implementați autentificarea puternică, criptarea și segmentarea rețelei la fiecare proiect. Educați clienții despre importanța actualizărilor regulate de firmware și monitorizării continue.
Actualizarea continuă a cunoștințelor tehnice este esențială. Tehnologia evoluează rapid, cu noi standarde și funcționalități. Participați la training-uri, certificări și conferințe pentru a rămâne relevanți. Calitatea serviciilor oferite crește direct proporțional cu investiția în educație profesională.
“Instalatorul modern de CCTV este pe jumătate specialist în securitate fizică și pe jumătate expert în rețelistică. Succesul vine din stăpânirea ambelor domenii și adaptarea continuă la evoluțiile tehnologice.”
Recomandări finale:
- Investiți în educație continuă pentru protocoale și tehnologii noi
- Documentați complet fiecare instalare pentru mentenanță ușoară
- Implementați securitatea ca prioritate, nu ca opțiune
- Testați exhaustiv sistemele înainte de predare
- Oferiți suport post-instalare pentru loialitatea clienților
Descoperă soluții complete pentru supraveghere și rețelistică la Ethercom.ro
Implementarea profesională a sistemelor CCTV în rețea necesită echipamente de calitate și accesorii specializate. Ethercom.ro oferă instalatorilor români acces la peste 14.000 produse de la furnizori din Polonia, multe indisponibile în alte magazine locale. De la carcase rack pentru organizarea echipamentelor până la surse de alimentare PoE performante, găsiți tot necesarul pentru proiecte profesionale.
Programul B2B special include suport tehnic dedicat, prețuri competitive și asistență în selectarea echipamentelor potrivite. Explorați soluțiile complete pentru supraveghere în rețea și descoperiți cum puteți îmbunătăți calitatea instalărilor. Pentru organizarea profesională a echipamentelor NVR și switch-uri, carcasa rackabilă 4U pentru sistemele CCTV oferă soluția ideală. Alimentarea stabilă se asigură cu surse de alimentare PoE dedicate pentru CCTV, garantând funcționarea neîntreruptă.
Cum funcționează alimentarea prin PoE în sistemele CCTV în rețea?
Cum funcționează alimentarea prin PoE în sistemele CCTV în rețea?
PoE permite transmiterea simultană a datelor și alimentării electrice printr-un singur cablu Ethernet. Switch-ul sau injectorul PoE furnizează curent la 48V DC pe perechile de fire neutilizate sau împreună cu datele. Camerele compatibile extrag alimentarea direct din cablu, eliminând necesitatea prizelor separate și reducând dramatic complexitatea instalării.
Care sunt principalele protocoale folosite pentru comunicarea în CCTV IP?
Care sunt principalele protocoale folosite pentru comunicarea în CCTV IP?
TCP/IP gestionează transmiterea fiabilă a datelor între camere, NVR și clienți în rețea. ONVIF standardizează comunicarea între echipamente de la producători diferiți, asigurând interoperabilitatea. RTSP permite streaming-ul video în timp real către aplicații și browsere web. Aceste protocoale colaborează pentru funcționarea fluidă a întregului sistem.
Cum se previn conflictele de adrese IP în sistemele CCTV în rețea?
Cum se previn conflictele de adrese IP în sistemele CCTV în rețea?
Utilizarea adreselor IP statice configurate manual pe fiecare cameră elimină complet riscul conflictelor. Alternativ, rezervările DHCP asociază permanent MAC address-ul camerei cu o adresă IP specifică. Documentarea clară a tuturor alocărilor într-un registru centralizat și scanarea periodică a rețelei detectează rapid orice probleme. Pentru evitarea conflictelor IP în CCTV, planificarea inițială corectă este esențială.
Ce măsuri de securitate sunt esențiale pentru sistemele CCTV IP?
Ce măsuri de securitate sunt esențiale pentru sistemele CCTV IP?
Activarea autentificării cu parole complexe unice pentru fiecare dispozitiv protejează împotriva accesului neautorizat. Criptarea SSL/TLS securizează toate comunicațiile între camere, NVR și clienți. Implementarea VLAN-urilor dedicate separă traficul CCTV de rețeaua principală. Controlul accesului la nivel de firewall și actualizările regulate de firmware completează strategia de securitate comprehensivă.
