Multe instalații CCTV eșuează nu din cauza echipamentelor video, ci din cauza alegerii greșite a sistemului UPS. Instalatorii presupun adesea că orice UPS este suficient pentru protecția camerelor și DVR-urilor, dar realitatea este mult mai complexă. Acest ghid tehnic explică cum să alegi și să dimensionezi corect un UPS pentru sisteme video, evitând pierderile de înregistrări și asigurând continuitatea supravegherii.
Cuprins
- Concluzii cheie
- Introducere în ups pentru sistemele video cctv
- Tipuri de ups utilizate în sistemele video cctv
- Mecanisme tehnice și beneficii operaționale ale ups în cctv
- Greșeli comune și mituri despre utilizarea ups în sisteme video
- Cum se măsoară consumul și se dimensionează capacitatea ups pentru cctv
- Rolul și avantajele ups-urilor mini dc în sisteme moderne distribuite
- Recomandări practice pentru instalatori și alegerea ups optime pentru cctv
- Servicii și produse ethercom pentru alimentare ups și cctv
- Ce este un ups și de ce este esențial în sistemele cctv?
- Care sunt diferențele principale între ups online, offline și mini dc?
- Cum se calculează autonomia necesară a unui ups pentru o instalație cctv?
- De ce sunt recomandate bateriile lifePO4 în ups-urile pentru cctv?
Concluzii cheie
| Punct | Detalii |
|---|---|
| Continuitate garantată | UPS-ul corect elimină întreruperile video și protejează înregistrările de corupere la căderi de tensiune |
| Tehnologii diferite | UPS online, offline, line-interactive și mini DC au caracteristici distincte pentru scenarii CCTV specifice |
| Dimensionare precisă | Calculul consumului total și autonomia necesară determină capacitatea bateriei și timpul de funcționare real |
| Mini UPS DC eficient | Soluții moderne pentru camere IP PoE cu comutare instantanee și baterii durabile LiFePO4 |
| Riscuri evitabile | Alegerea greșită duce la lacune în înregistrări și pierderi de date critice pentru securitate |
Introducere în UPS pentru sistemele video CCTV
Un UPS este un dispozitiv care furnizează energie electrică neîntreruptă echipamentelor conectate atunci când sursa principală de curent întrerupe alimentarea. Pentru sistemele CCTV, protecția echipamentelor DVR/NVR devine esențială deoarece camerele video trebuie să funcționeze constant pentru a înregistra toate evenimentele de securitate. Un UPS specific pentru CCTV previne coruperea datelor stocate pe DVR/NVR și evită pierderea fișierelor video în timpul întreruperilor de curent.
În România, întreruperile de curent sunt frecvente în multe zone, mai ales în mediul rural și în cartierele periferice ale orașelor mari. O pauză de alimentare de doar câteva secunde poate cauza resetarea forțată a echipamentelor video, coruperea bazelor de date de înregistrări și pierderea imaginilor critice. Un sistem CCTV fără UPS adecvat devine practic inutilizabil în momente decisive când supravegherea este cel mai necesară.
Rolul UPS-ului depășește simpla furnizare de energie de rezervă. Acesta protejează echipamentele împotriva fluctuațiilor de tensiune, a supratensiunilor și a subtensiunilor care pot deteriora componentele electronice sensibile. DVR-urile, NVR-urile și camerele IP conțin circuite delicate care necesită alimentare stabilă și constantă.
Pentru instalatorii profesionisti, alegerea corectă a UPS-ului înseamnă diferența dintre un sistem fiabil și unul care dezamăgește clientul la primul incident de alimentare. Clienții se bazează pe continuitatea înregistrărilor pentru investigații, dovezi legale și monitorizare în timp real. Orice lacună poate avea consecințe grave.

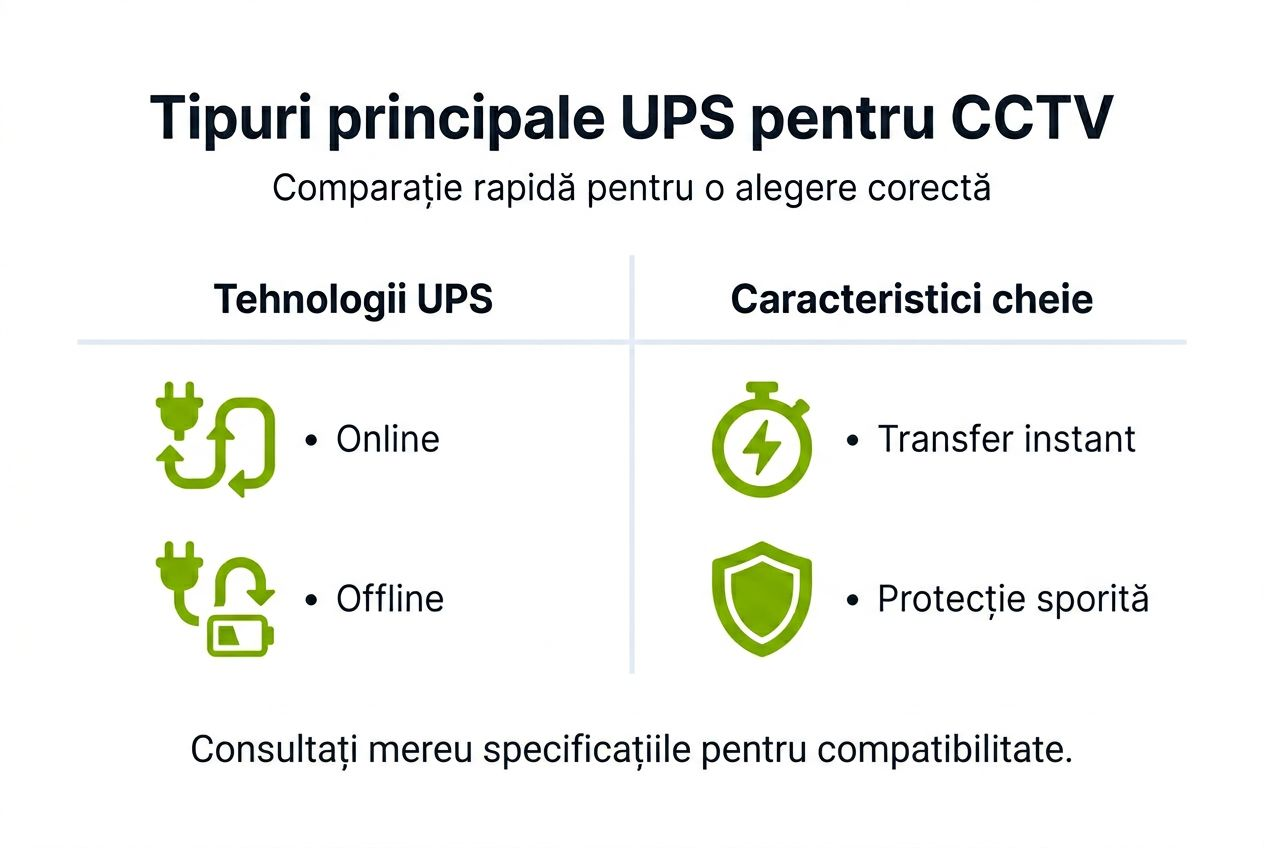

Tipuri de UPS utilizate în sistemele video CCTV
Piața oferă mai multe tehnologii UPS, fiecare cu caracteristici distincte care influențează performanța sistemelor CCTV. Înțelegerea diferențelor ajută instalatorii să aleagă soluția potrivită pentru fiecare proiect specific.
Tehnologii principale UPS
| Tip UPS | Timp transfer | Protecție | Cost | Aplicație CCTV |
|---|---|---|---|---|
| Online | 0 ms | Maximă | Ridicat | Sisteme critice 24/7 |
| Offline | 3-10 ms | Minimă | Scăzut | Instalații mici, buget limitat |
| Line-interactive | 2-4 ms | Medie | Moderat | Majoritatea instalațiilor CCTV |
| Mini DC | 0 ms | Maximă | Moderat | Camere IP PoE distribuite |
Un UPS online (double conversion) asigură alimentare ininteruptă fără timp de transfer la întreruperea curentului, protejând echipamentele CCTV sensibile împotriva fluctuațiilor nevăzute. Energia trece constant prin baterie, eliminând complet orice pauză în alimentare. Această tehnologie oferă cea mai bună protecție pentru sistemele video critice din băncile, aeroporturile sau instituțiile guvernamentale.
UPS-urile offline, cele mai ieftine, operează cu un timp de transfer de 3-10 ms, ceea ce poate cauza întreruperi scurte de funcționare a sistemelor CCTV la trecerea pe baterie. În această perioadă scurtă, camerele pot pierde câteva cadre video sau DVR-ul poate experimenta o resetare parțială. Pentru instalații mici cu cerințe reduse de continuitate, aceste UPS-uri pot fi acceptabile, dar riscul rămâne.
UPS-urile line-interactive reprezintă un compromis excelent între cost și performanță. Ele folosesc un transformator automat pentru reglarea tensiunii fără a comuta pe baterie, rezervând bateria doar pentru întreruperi totale. Timpul de transfer este redus la 2-4 ms, acceptabil pentru majoritatea sistemelor CCTV comerciale. Această tehnologie protejează și împotriva fluctuațiilor de tensiune, o problemă comună în rețelele electrice românești.
Mini UPS-urile DC câștigă rapid teren în instalațiile moderne cu camere IP PoE. Ele furnizează direct curent continuu, eliminând conversiile inutile AC-DC-AC și oferind comutare instantanee la baterie. Pentru sistemele distribuite cu camere amplasate în locații diverse, un video balun cu alimentare combinat cu mini UPS DC oferă flexibilitate maximă.
Sfat profesional: pentru instalații noi cu camere IP, preferă întotdeauna soluțiile cu comutare sub 2 ms sau instantanee pentru a evita orice risc de pierdere de cadre video la momentele critice.
Mecanisme tehnice și beneficii operaționale ale UPS în CCTV
Înțelegerea modului în care UPS-urile protejează tehnic echipamentele CCTV ajută instalatorii să comunice mai bine valoarea acestor soluții către clienți. Protecția nu se limitează doar la furnizarea de energie temporară.
UPS-urile tradiționale AC convertesc curentul alternativ în curent continuu pentru încărcare baterie, apoi înapoi în AC pentru alimentarea echipamentelor. Echipamentele CCTV necesită apoi o nouă conversie AC-DC prin propriile alimentatoare. Aceste conversii multiple generează pierderi de energie și căldură inutilă. Mini UPS-urile DC elimină aceste etape, furnizând direct curentul continuu necesar camerelor și echipamentelor video.
Protecția dispozitivelor IP, DVR/NVR și echipamentelor PoE depinde de calitatea alimentării. Fluctuațiile de tensiune, zgomotul electric și supratensiunile tranzitorii pot deteriora porturile Ethernet, circuitele de alimentare și componentele de stocare. Un UPS de calitate filtrează aceste perturbații, prelungind durata de viață a echipamentelor și reducând defecțiunile neașteptate.
Riscul pierderii informațiilor la trecerea pe baterie este real în cazul UPS-urilor cu timp de transfer ridicat. DVR-urile și NVR-urile scriu constant date pe hard disk-uri sau SSD-uri. O întrerupere bruscă în timpul unei operații de scriere poate corupe fișierele video sau indexul bazei de date, făcând înregistrările anterioare inaccesibile.
UPS-urile dedicate CCTV folosesc baterii LiFePO4 cu durata de viață de până la 15 ani, reducând costurile totale de înlocuire și mentenanță față de bateriile clasice din UPS standard. Aceste baterii litiu-fier-fosfat oferă mai multe cicluri de încărcare-descărcare, rezistență la temperaturi extreme și siguranță sporită împotriva supraîncălzirii.
O priză multiplă UPS IEC320 permite conectarea mai multor echipamente într-o configuraț ie rack organizată. Instalatorii pot proteja simultan DVR-ul, switch-ul PoE și monitoarele folosind o singură sursă UPS, simplificând cablajul și îmbunătățind fiabilitatea.
Sfat profesional: verifică întotdeauna compatibilitatea tensiunii de ieșire a UPS-ului cu cerințele echipamentelor tale CCTV înainte de achiziție, mai ales pentru sisteme care combină echipamente 12V și 24V.
Greșeli comune și mituri despre utilizarea UPS în sisteme video
Instalatorii întâlnesc frecvent informații incorecte despre UPS-uri pentru CCTV, ceea ce duce la alegeri neinspirate și clienți nemulțumiți. Demontarea acestor mituri previne probleme costisitoare.
Cel mai răspândit mit susține că orice UPS pentru calculatoare funcționează perfect pentru CCTV. Realitatea este că UPS-urile pentru PC sunt optimizate pentru a oferi câteva minute de autonomie suficiente pentru oprirea controlată a sistemului. Sistemele CCTV necesită autonomie prelungită pentru a acoperi întreruperi care pot dura ore, nu minute. Dimensionarea incorectă lasă sistemul fără protecție exact când este cel mai necesar.
Un UPS offline poate cauza lacune de supraveghere pentru camere de ordinul milisecundelor, ceea ce este un risc semnificativ pentru sisteme CCTV din zone cu fluctuații frecvente de energie. Aceste microgaps pot însemna diferența dintre capturarea unui incident și pierderea completă a dovezilor video. În zone cu alimentare instabilă, UPS-ul poate comuta des între rețea și baterie, acumulând sute de astfel de întreruperi pe zi.
Multi instalatori folosesc UPS-uri AC tradiționale pentru camere IP PoE, neglijând faptul că acestea necesită conversii multiple de curent care reduc eficiența și cresc consumul. Un switch PoE alimentat de un UPS AC transformă curentul din AC în DC, apoi switch-ul reconvertește în curent pentru camerele PoE. Un mini UPS DC elimină aceste conversii inutile.
Confuzia dintre autonomia teoretică specificată de producător și cea practică reală este o altă problemă frecventă. Producătorii calculează autonomia în condiții ideale cu baterii noi la 25 grade Celsius. În realitate, temperatura din dulapuri poate depăși 35-40 de grade vara, reducând capacitatea bateriei cu până la 30%. Vârsta bateriei și ciclurile anterioare de descărcare diminuează și mai mult autonomia efectivă.
Sfat profesional: testează periodic autonomia reală a UPS-ului prin deconectarea de la rețea și măsurarea timpului efectiv de funcționare sub sarcină completă, nu te baza doar pe specificațiile din documentație.
Cum se măsoară consumul și se dimensionează capacitatea UPS pentru CCTV
Dimensionarea corectă a UPS-ului necesită o abordare metodică bazată pe măsurători concrete, nu pe estimări. Subdimensionarea duce la autonomie insuficientă, iar supradimensionarea înseamnă costuri inutile.
- Identifică toate echipamentele care vor fi alimentate de UPS: camere, DVR/NVR, switch-uri PoE, monitoare, hard disk-uri externe.
- Verifică consumul nominal al fiecărui dispozitiv din specificațiile tehnice sau măsoară-l direct cu un wattmetru.
- Adaugă o marjă de siguranță de 20-30% la consumul total calculat pentru a compensa fluctuațiile și îmbătrânirea echipamentelor.
- Determină autonomia dorită în funcție de durata medie a întreruperilor din zona respectivă și de criticitatea sistemului.
- Folosește calculatoare online de UPS pentru a determina capacitatea bateriei necesare în funcție de consum și autonomia țintă.
Calculatoarele online de UPS pentru CCTV permit calcularea autonomiei exacte necesare în funcție de consumul total al echipamentelor video și de bateria UPS-ului ales. Aceste instrumente iau în considerare eficiența conversiei, tipul bateriei și condițiile de operare, oferind estimări mult mai precise decât calculele manuale simple.
Temperatura ambiantă afectează semnificativ performanța bateriilor. La temperaturi sub 0 grade Celsius, capacitatea bateriilor cu plumb-acid scade cu până la 50%. Bateriile LiFePO4 mențin performanțe mai bune la temperaturi extreme, dar și ele sunt afectate. Instalarea UPS-ului în spații climatizate sau protejate termic prelungește durata de viață și menține autonomia constantă.
Un exemplu practic: un sistem cu 8 camere IP PoE la 5W fiecare, un switch PoE la 15W și un NVR la 20W consumă total 75W. Cu o marjă de 25%, consumul de dimensionare devine 94W. Pentru 4 ore autonomie, un alimentator UPS 12V PowerWalker cu baterie de 100Ah ar fi necesar conform calculelor.
Rolul și avantajele UPS-urilor mini DC în sisteme moderne distribuite
Sistemele CCTV moderne bazate pe camere IP PoE necesită soluții de alimentare flexibile și eficiente. Mini UPS-urile DC răspund perfect acestor cerințe.
UPS-urile mini DC permit comutare instantanee pentru camere IP, reduc cablajul și costurile, și folosesc baterii LiFePO4 durabile pe termen lung. Comutarea instantanee înseamnă zero întrerupere în alimentarea camerelor, chiar și pentru o fracțiune de secundă. Fiecare cadru video este capturat fără lacune, garantând continuitatea completă a înregistrărilor.
Simplificarea instalării provine din eliminarea nevoii de prize AC și alimentatoare voluminoase la fiecare cameră. Un mini UPS DC compact poate fi montat direct lângă cameră sau într-o cutie de joncțiune, alimentând camera prin cablu PoE standard. Această abordare reduce semnificativ timpul de instalare și cantitatea de materiale necesare.
Bateriile LiFePO4 integrate în mini UPS-urile moderne oferă peste 3000 de cicluri complete de încărcare-descărcare, comparativ cu 300-500 cicluri ale bateriilor cu plumb-acid. Pe o perioadă de 10-15 ani, costul pe ciclu devine mult mai avantajos, chiar dacă investiția inițială este ceva mai mare.
Aplicabilitatea în sisteme distribuite este un alt avantaj major. În parcări, spații comerciale mari sau campusuri, camerele sunt amplasate la distanțe mari de sala tehnică centrală. Plasarea unui mini UPS DC la fiecare grup de camere elimină riscul ca o întrerupere locală de alimentare să afecteze întreg sistemul.
Exemple concrete de utilizare includ parcări cu mai multe niveluri unde fiecare nivel are propriul mini UPS pentru 4-6 camere, benzinării cu camere la fiecare pompă alimentate independent, sau centre comerciale cu camere pe fațadă protejate individual. Această arhitectură distribuită crește fiabilitatea globală a sistemului.
Recomandări practice pentru instalatori și alegerea UPS optime pentru CCTV
Alegerea și instalarea corectă a UPS-ului finalizează protecția sistemului CCTV. Următoarele criterii ghidează decizia.
Tipul UPS trebuie ales în funcție de criticitatea instalației. Sisteme din băncile, spitale sau aeroporturi justifică investiția în UPS online sau mini DC cu comutare instantanee. Instalații comerciale standard funcționează excelent cu UPS line-interactive de calitate. Locuințe sau aplicații cu buget limitat pot folosi UPS offline, acceptând riscul unor microgaps ocazionale.
Autonomia recomandată pentru CCTV trebuie să fie între 30 și 90 de minute în funcție de configurație și baterii durabile pentru costuri reduse. Pentru zone cu întreruperi frecvente dar scurte, 30-45 minute pot fi suficiente. În zone rurale cu întreruperi prelungite, 2-4 ore autonomie oferă protecție reală.
Compatibilitatea cu echipamente IP și PoE necesită atenție specială. Verifică că UPS-ul furnizează tensiunea corectă pentru switch-urile PoE sau camerele tale. Majoritatea camerelor IP necesită 12V sau 48V pentru PoE. Un alimentator UPS PowerWalker sau o sursă alimentare 12V pentru CCTV pot completa sistemul.
Pentru instalare profesională, folosește o cutie de distribuție Dahua PFA135 pentru protecția conexiunilor și organizarea cablurilor. Montează UPS-ul în locuri accesibile pentru mentenanță dar protejate de temperaturi extreme și umiditate. Etichetează clar toate conexiunile pentru intervenții rapide.
Mentenanța periodică include testarea lunară a autonomiei reale, curățarea ventilatoarelor de praf, verificarea conexiunilor și monitorizarea temperaturii bateriilor. Înlocuiește bateriile preventiv după 3-5 ani pentru plumb-acid sau 10-12 ani pentru LiFePO4, chiar dacă par funcționale.
Servicii și produse Ethercom pentru alimentare UPS și CCTV
Sistemele CCTV profesionale necesită componente de calitate și suport tehnic specializat. Ethercom.ro oferă instalatorilor români acces la peste 14000 produse de la furnizori verificați din Polonia, multe indisponibile în alte magazine locale.
Gama de UPS-uri include alimentatoare cu UPS PowerWalker pentru protecția camerelor individuale sau a grupurilor mici de echipamente. Pentru instalații mai mari, o carcasă rackabilă 4U cu șină DIN permite montarea profesională a mai multor surse și UPS-uri într-o configurație organizată și ușor de întreținut.
Programul B2B dedicat instalatorilor oferă prețuri preferențiale, asistență tehnică specializată și livrare rapidă pentru proiecte complexe. Echipa Ethercom înțelege provocările instalatorilor și oferă consultanță pentru dimensionarea corectă a sistemelor de alimentare.
Explorez soluții complete de supraveghere care integrează camere, sisteme de înregistrare, cabluri, accesorii de montaj și soluții de alimentare neîntreruptă. Abordarea integrată simplifică achiziția și asigură compatibilitatea între componente.
Ce este un UPS și de ce este esențial în sistemele CCTV?
Ce funcție îndeplinește un UPS în protecția echipamentelor video?
Un UPS furnizează energie electrică neîntreruptă către camere, DVR-uri și NVR-uri când sursa principală se întrerupe. Previne resetarea forțată a echipamentelor și coruperea fișierelor video în timpul scrierilor pe disc. Protecția continuă asigură că nicio secundă de supraveghere nu se pierde din cauza problemelor de alimentare.
De ce întreruperile de curent sunt periculoase pentru înregistrările CCTV?
Întreruperile bruște de curent pot corupe bazele de date ale DVR-urilor și NVR-urilor, făcând înregistrările anterioare inaccesibile. Hard disk-urile care scriu date în momentul întreruperii pot dezvolta sectoare defecte. Pierderea imaginilor video din perioade critice elimină valoarea întregului sistem de securitate.
Ce diferențiază un UPS pentru CCTV de unul standard pentru calculatoare?
UPS-urile pentru CCTV oferă autonomie prelungită de 30 minute până la câteva ore, spre deosebire de cele pentru PC care oferă doar 5-10 minute. Utilizează adesea baterii LiFePO4 durabile și tensiuni de ieșire adaptate echipamentelor video. Protecția împotriva fluctuațiilor de tensiune este optimizată pentru componentele electronice sensibile ale camerelor și înregistratoarelor.
Care sunt diferențele principale între UPS online, offline și mini DC?
Cum funcționează un UPS online și când este recomandat?
UPS-ul online convertește permanent curentul AC în DC pentru baterie, apoi înapoi în AC pentru echipamente, oferind zero timp de transfer. Energia trece întotdeauna prin baterie, eliminând complet orice pauză la comutare. Este recomandat pentru sisteme CCTV critice din băncile, aeroporturi sau instituții guvernamentale unde nicio întrerupere nu este acceptabilă.
Care sunt limitările UPS-urilor offline pentru aplicații CCTV?
UPS-urile offline au un timp de transfer de 3-10 ms la trecerea pe baterie, cauzând micro-întreruperi care pot duce la pierderea câtorva cadre video. În zone cu alimentare instabilă, comutările frecvente acumulează sute de asemenea lacune pe zi. Costul redus le face potrivite doar pentru instalații necritive cu buget limitat.
Ce avantaje oferă mini UPS-urile DC pentru camere IP moderne?
Mini UPS-urile DC furnizează direct curent continuu necesar camerelor IP PoE, eliminând conversiile AC-DC inutile. Comutarea instantanee la baterie asigură zero întrerupere în alimentare. Dimensiunile compacte permit montaj distribuit lângă fiecare cameră sau grup de camere, simplificând instalarea și crescând fiabilitatea.
Cum se calculează autonomia necesară a unui UPS pentru o instalație CCTV?
Care este metoda corectă de măsurare a consumului total?
Identifică și măsoară consumul fiecărui echipament conectat: camere, DVR/NVR, switch-uri PoE, monitoare. Adaugă 20-30% marjă de siguranță pentru fluctuații și îmbătrânirea echipamentelor. Folosește un wattmetru pentru măsurători reale, nu te baza exclusiv pe specificațiile din documentație care pot fi optimiste.
Ce factori influențează autonomia reală a bateriei UPS?
Temperatura ambiantă afectează semnificativ capacitatea bateriei, reducând-o cu până la 50% la temperaturi extreme. Vârsta bateriei și numărul de cicluri anterioare de încărcare-descărcare diminuează autonomia efectivă. Eficiența conversiei UPS-ului și tipul bateriei (plumb-acid vs LiFePO4) influențează și ele timpul real de funcționare.
De ce sunt recomandate bateriile LiFePO4 în UPS-urile pentru CCTV?
Ce avantaje oferă bateriile litiu-fier-fosfat față de cele clasice?
Bateriile LiFePO4 oferă peste 3000 cicluri complete de încărcare-descărcare, comparativ cu 300-500 pentru plumb-acid. Durează 10-15 ani în condiții normale de utilizare, reducând drastic costurile de înlocuire. Mențin performanțe superioare la temperaturi extreme și au greutate redusă pentru instalare ușoară.
Cum influențează bateriile LiFePO4 costurile pe termen lung?
Deși investiția inițială este mai mare, costul pe ciclu devine avantajos pe perioada de viață extinsă. Mentenanța redusă și înlocuirile rare compensează diferența de preț inițial. Pentru instalații profesionale cu zeci de UPS-uri, economiile cumulate pot fi substanțiale.
