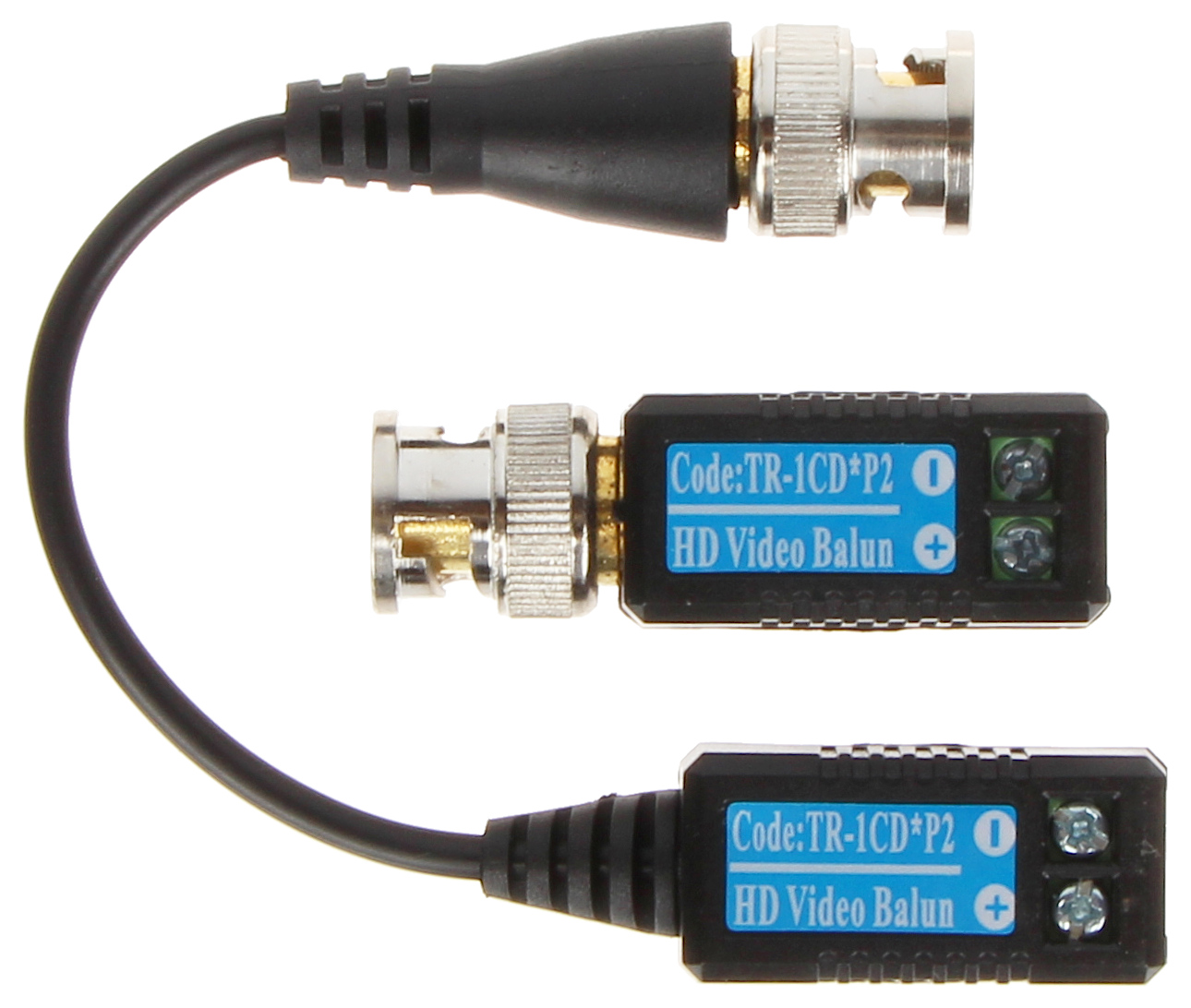

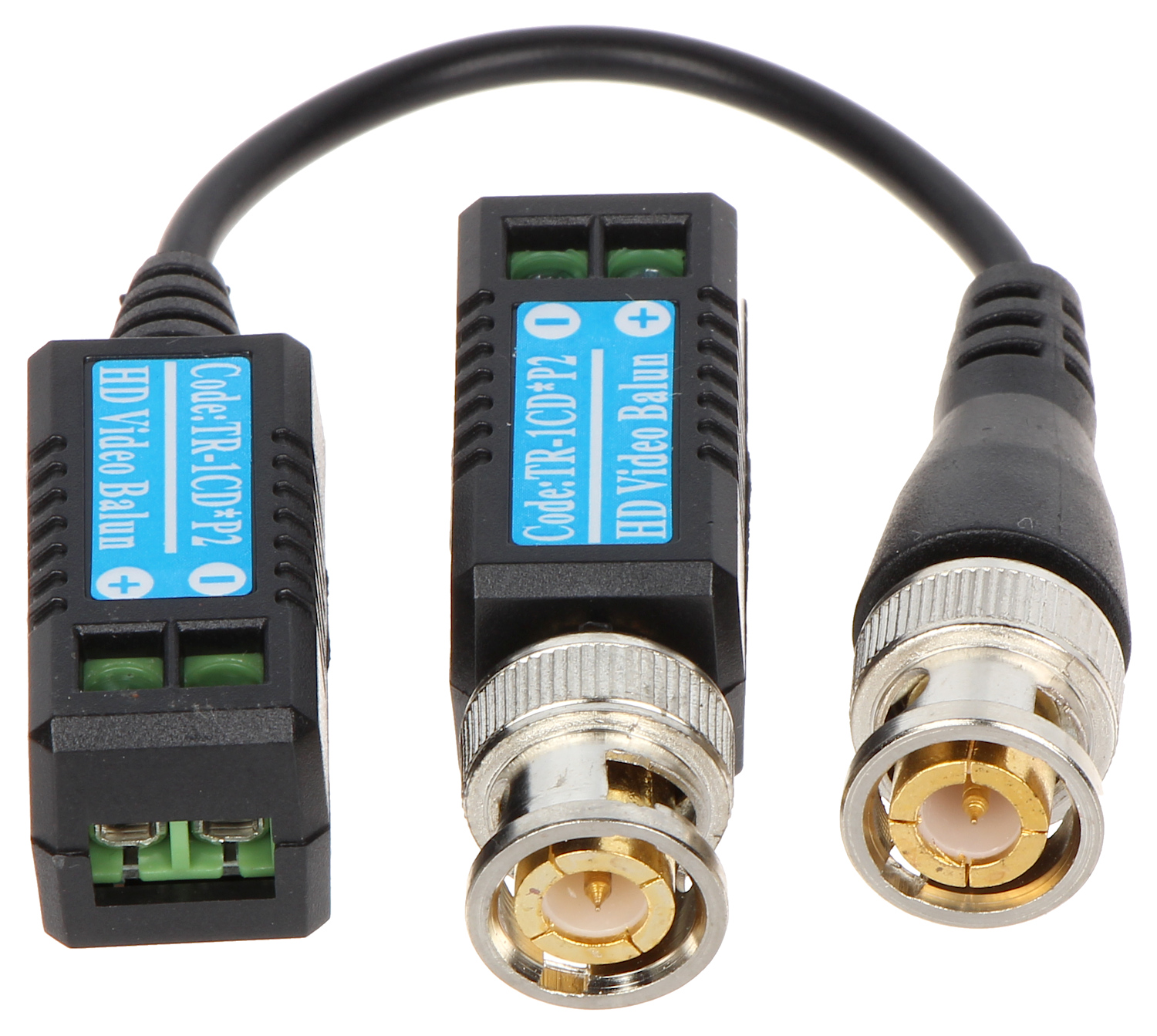

• TR-1CD*P2 este destinat transmiterii semnalului video de la o cameră de supraveghere analogică HD printr-un cablu de rețea UTP/FTP în loc de cablu coaxial

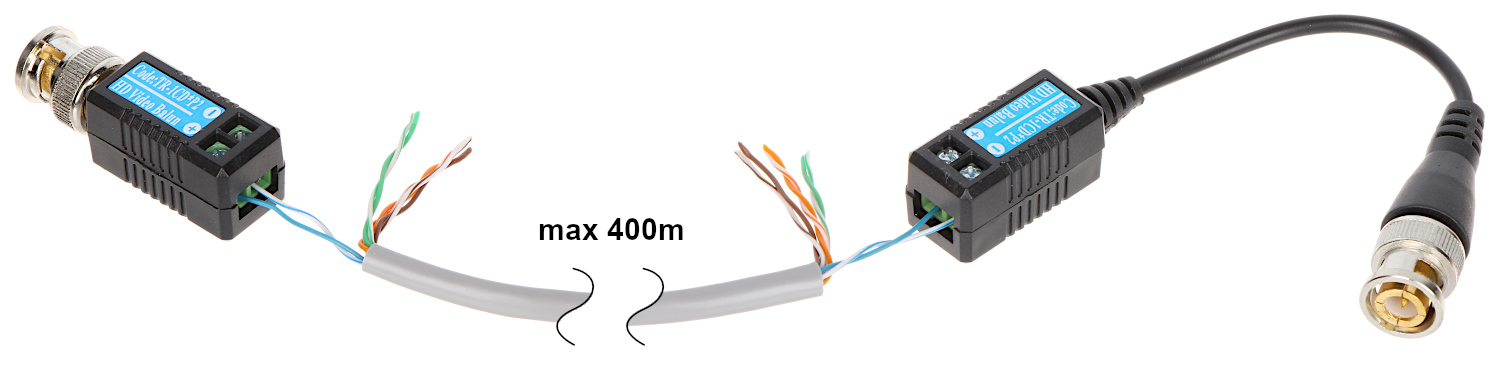

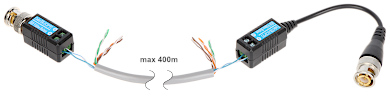

  • Acesta adaptează impedanţa cablului coaxial 75Ω la impedanţa cablului de rețea de 100Ω permițând transmisia semnalului video până la 400m (cablu UTP categoria 5) şi elimină interferenţele

  • Se vor conecta corect terminalele (+) şi (-)
  • Conectarea inversă va duce la distorsionarea imaginii

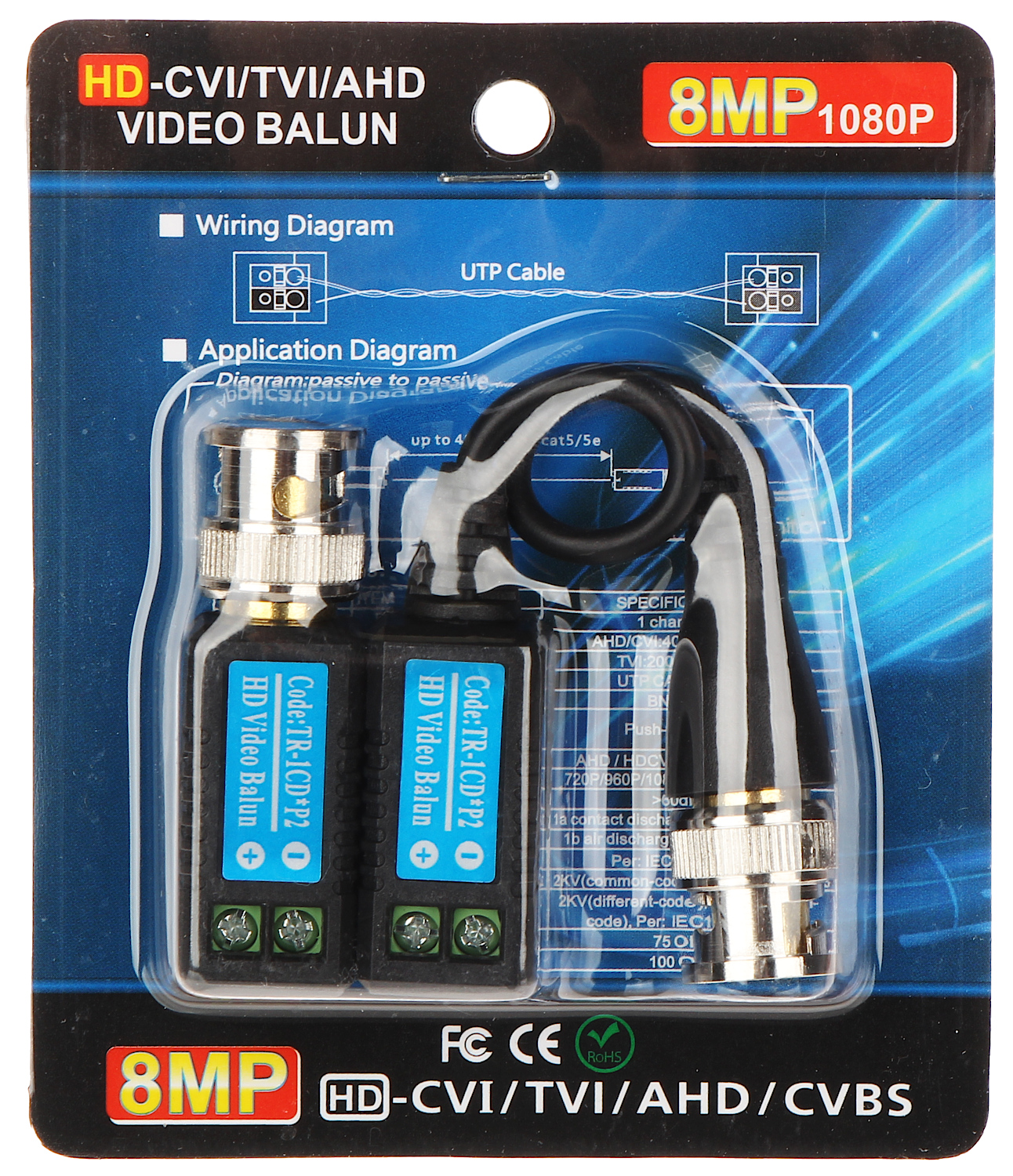

Setul conține: 2 buc. Preţ pentru un set
Standard: AHD - 8 Mpx 4K UHD, HD-CVI - 8 Mpx 4K UHD, HD-TVI - 8 Mpx 4K UHD, CVBS - PAL, NTSC
Tip echipament: Pasiv
Număr de canale: 1
Bandă video: 250 m @ 720p - UTP cat. 5e 150 m @ 1080p - UTP cat. 5e 400 m @ CVBS - PAL / NTSC - UTP cat. 5e
Gama de tensiuni pentru cablu coaxial de 75Ω (CVBS): 1 Vpp
Atenuare: 4.43 MHz @ 0.24 dB 11 MHz @ 0.46 dB 21 MHz @ 1.03 dB 38 MHz @ 0.89 dB 42 MHz @ 0.89 dB 67.5 MHz @ 1.32 dB
Atenuarea ia în calcul două balunuri interconectate
CMRR (dB @ 5MHz): 50 dB
Impedanţa prizei coaxiale: 75 Ω
Impedanţă intrare simetrică: 100 Ω
Tip conector coax: 1 x BNC - Mufă cu cablu 0.09 m, 1 x BNC - Conector drept
Conector intrare torsadată: Reglete
Temperatură de lucru: -10 °C ... 55 °C
Umiditatea relativă permisă: < 95 %
Greutate: 0.021 kg
Dimensiuni: 16  x 15  x 46 mm
Garanţie: 2 ani

Specificații

Setul conține:
2 buc. Preţ pentru un set
Standard:
Tip echipament:
Pasiv
Număr de canale:
1
Bandă video:
Gama de tensiuni pentru cablu coaxial de 75Ω (CVBS):
1 Vpp
Atenuare:
  • 4.43 MHz @ 0.24 dB
  • 11 MHz @ 0.46 dB
  • 21 MHz @ 1.03 dB
  • 38 MHz @ 0.89 dB
  • 42 MHz @ 0.89 dB
  • 67.5 MHz @ 1.32 dB
    • Atenuarea ia în calcul două balunuri interconectate
CMRR (dB @ 5MHz):
50 dB
Impedanţa prizei coaxiale:
75 Ω
Impedanţă intrare simetrică:
100 Ω
Tip conector coax:
  • 1 x BNC - Mufă cu cablu 0.09 m,
  • 1 x BNC - Conector drept
Conector intrare torsadată:
Reglete
Temperatură de lucru:
-10 °C ... 55 °C
Umiditatea relativă permisă:
< 95 %
Greutate:
0.021 kg
Dimensiuni:
16  x 15  x 46 mm
Garanţie:
2 ani
