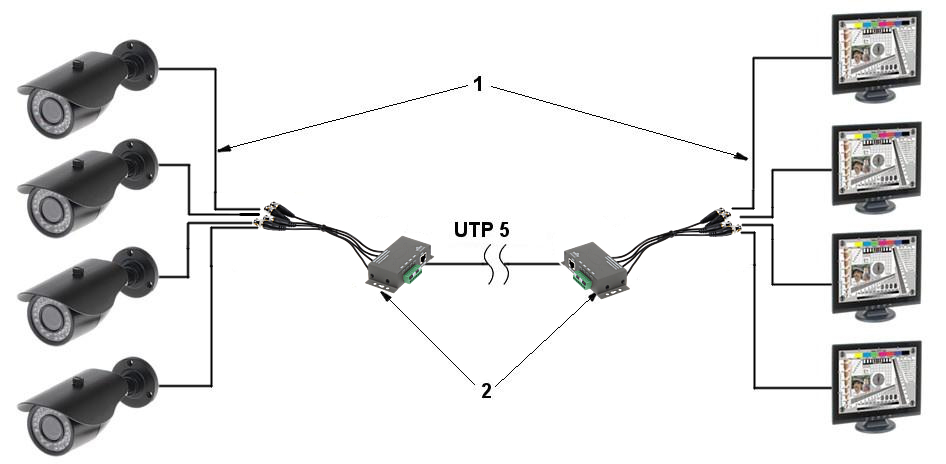

- TR-4M este destinat transmiterii semnalului video de la o cameră de supraveghere analogică HD printr-un cablu de rețea UTP/FTP în loc de cablu coaxial
- Acesta adaptează impedanţa cablului coaxial 75Ω la impedanţa cablului de rețea de 100Ω permițând transmisia semnalului video până la 400m (cablu UTP categoria 5) şi elimină interferenţele
- Se vor conecta corect terminalele (+) şi (-)
- Conectarea inversă va duce la distorsionarea imaginii

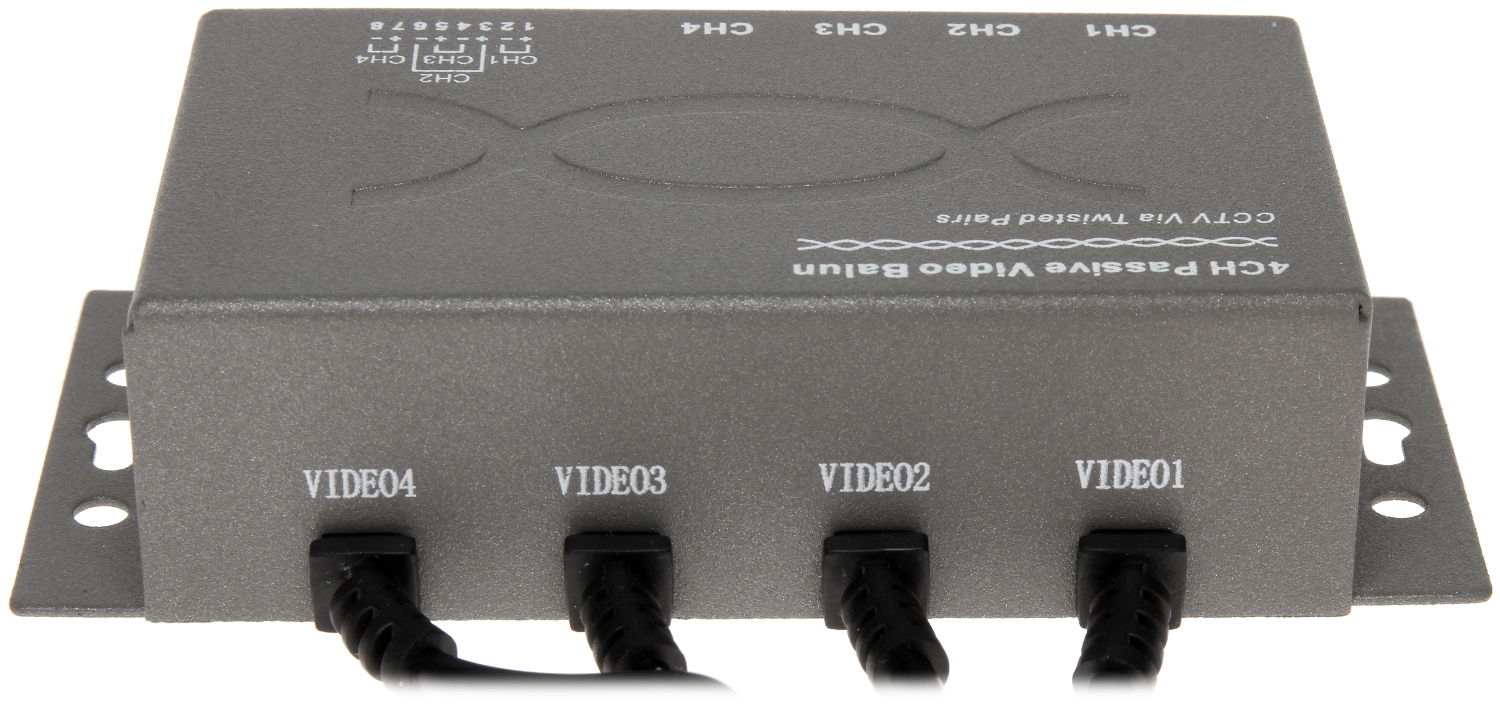

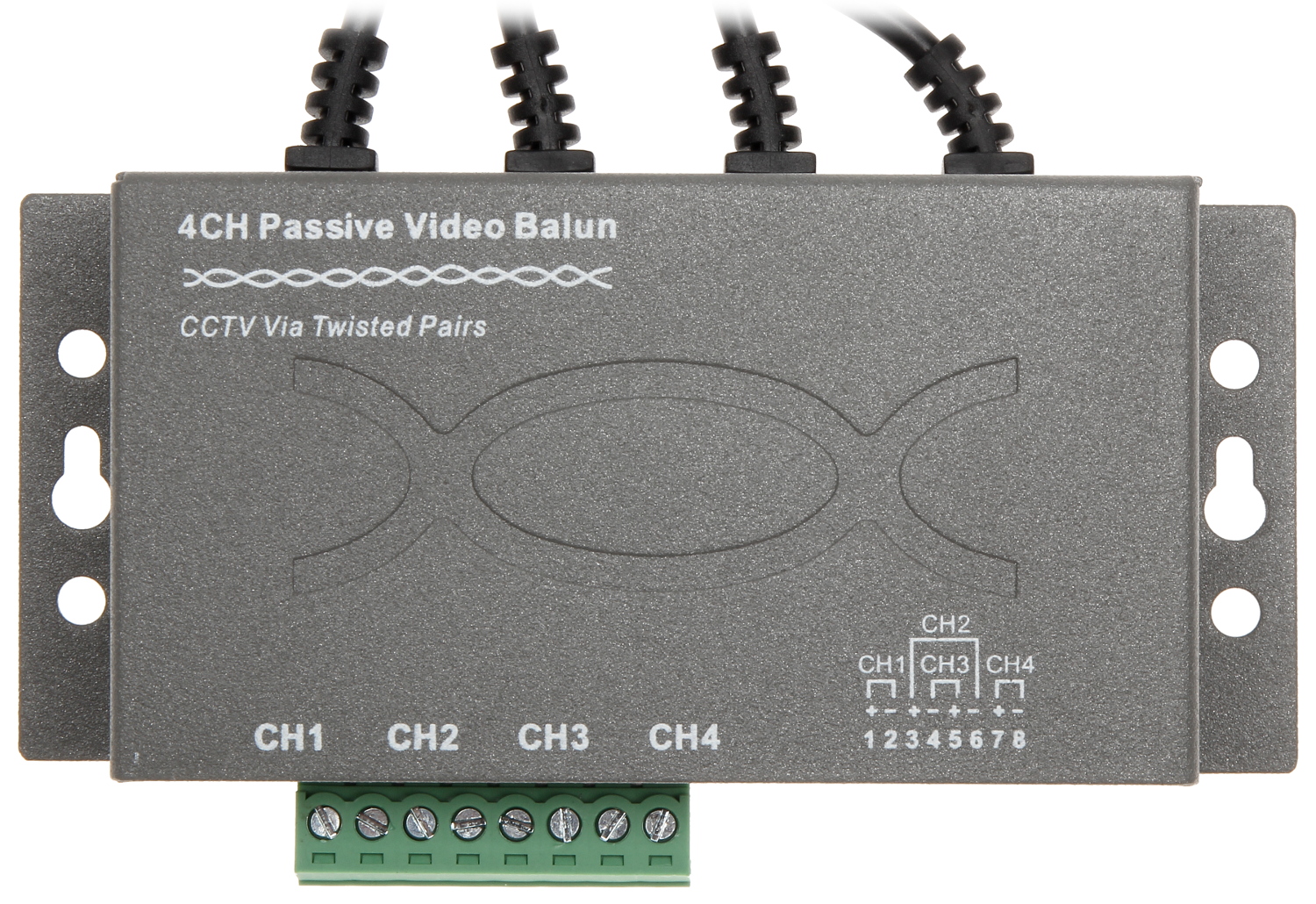

- Totul este incorporat într-o carcasă din aluminiu
| Standard: | AHD - 5 Mpx, HD-CVI - 8 Mpx 4K UHD, HD-TVI - 8 Mpx 4K UHD, CVBS - PAL, NTSC |
| Tip echipament: | Pasiv |
| Număr de canale: | 4 buc. Video |
| Bandă video: | 250 m @ 720p - UTP cat. 5e 150 m @ 1080p - UTP cat. 5e 400 m @ CVBS - PAL, NTSC - UTP cat. 5e |
| Gama de tensiuni pentru cablu coaxial de 75Ω (CVBS): | 1 Vpp |
| Atenuare: | 4.43 MHz @ 0.42 dB 11 MHz @ 0.71 dB 21 MHz @ 1.07 dB 38 MHz @ 1.41 dB 42 MHz @ 1.41 dB 67.5 MHz @ 2.32 dB |
| Separare între intrări: | > -50 dB |
| CMRR (dB @ 5MHz): | 60 dB |
| Impedanţa prizei coaxiale: | 75 Ω |
| Impedanţă intrare simetrică: | 100 Ω |

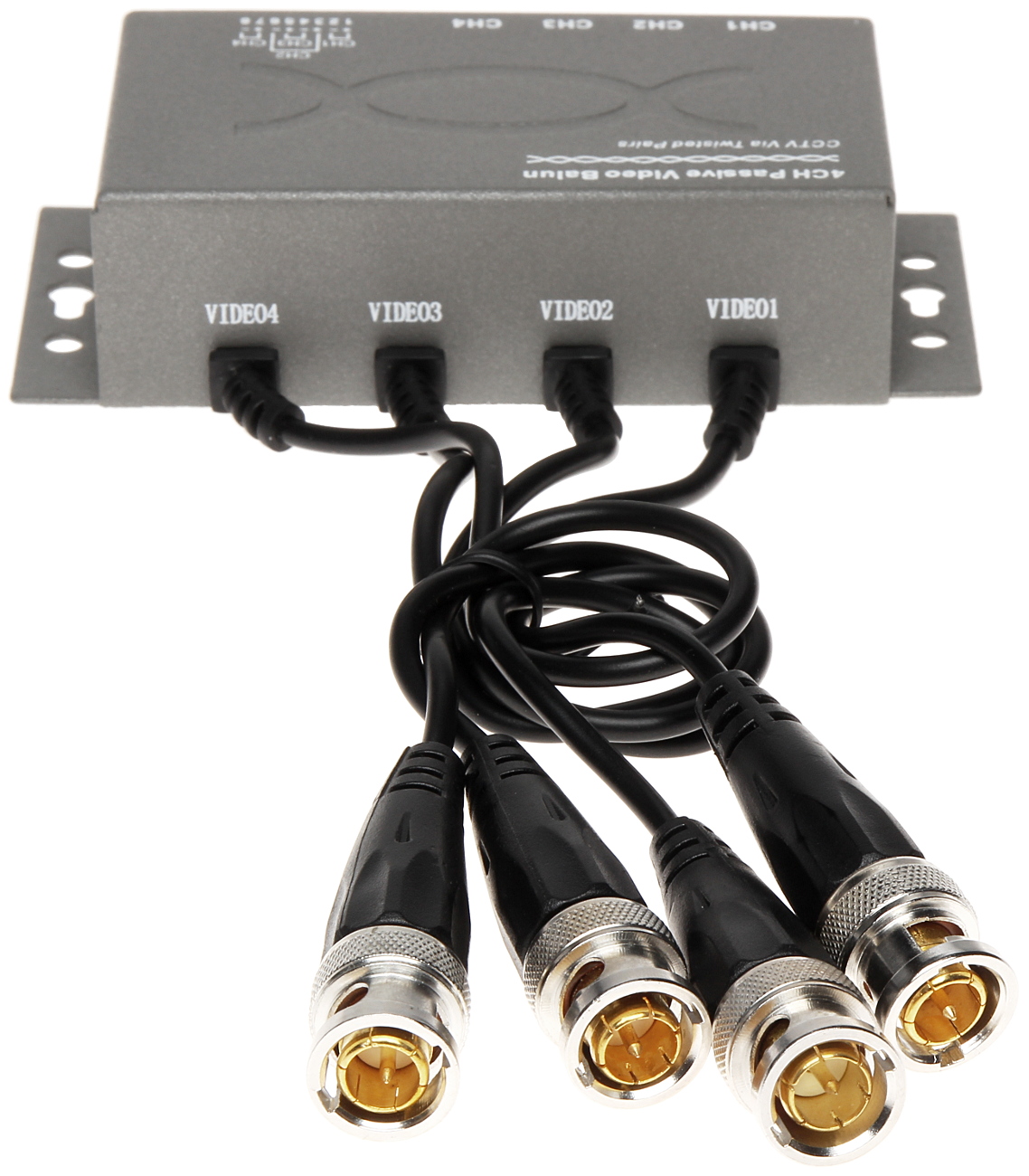

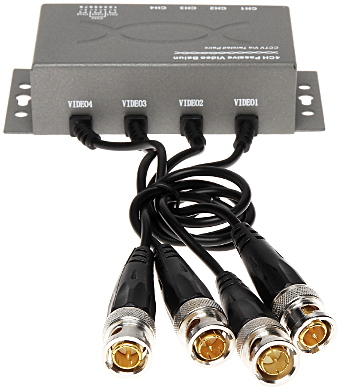

| Tip conector coax: | 4 x BNC Mufă cu cablu |

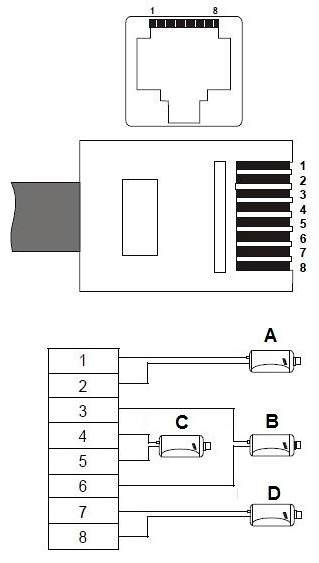

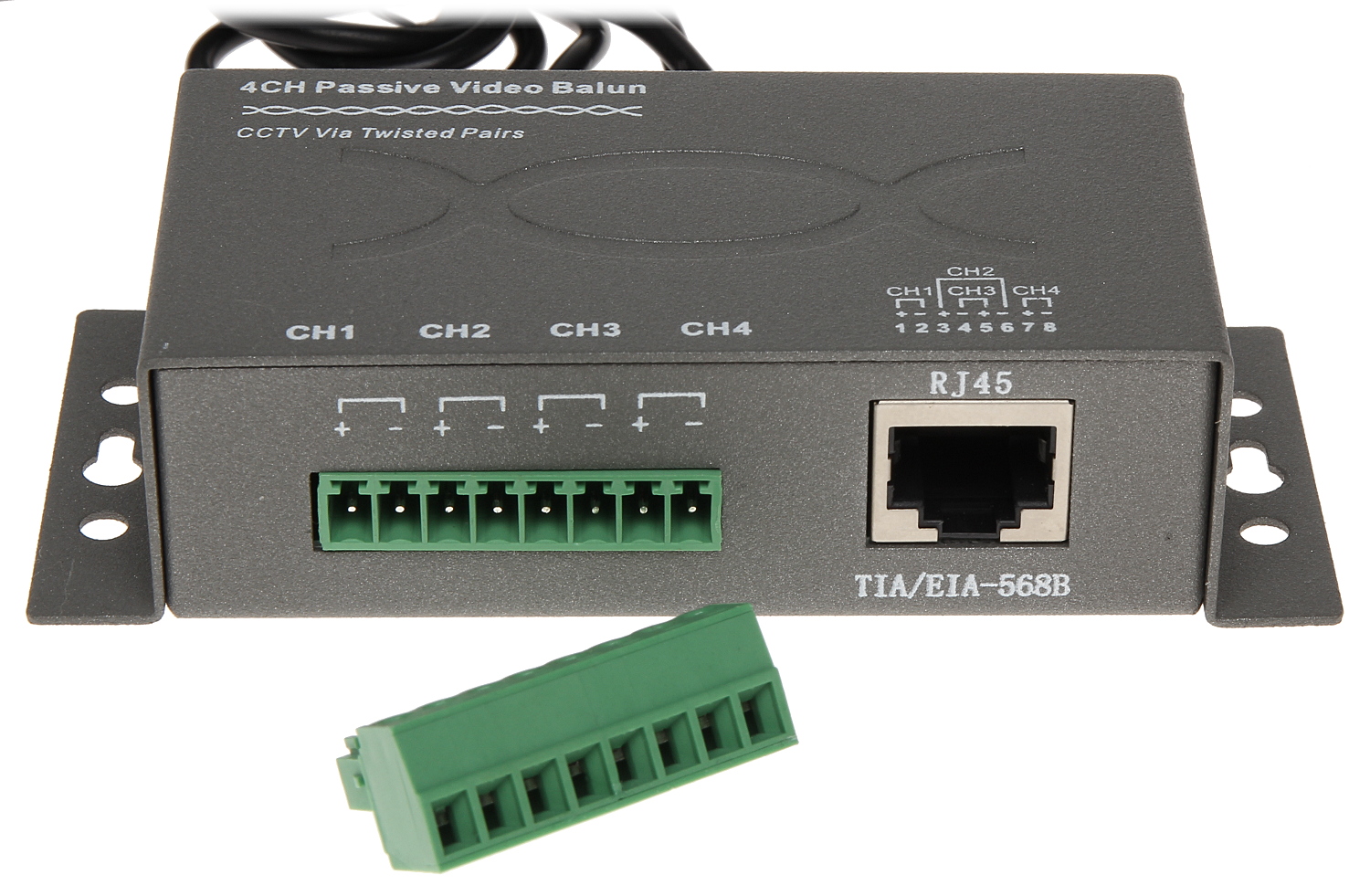

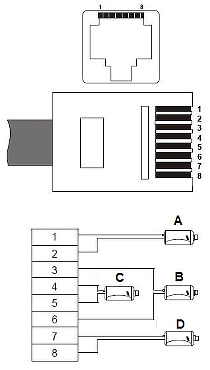

| Conector intrare torsadată: | Reglete / RJ-45 (8-pini, 4 perechi) |
| Temperatură de lucru: | -10 °C ... 70 °C |
| Umiditatea relativă permisă: | < 95 % |
| Greutate: | 0.175 kg |
| Dimensiuni: | 105 x 58 x 25 mm |
| Garanţie: | 2 ani |
Specificații
- Tip echipament:
- Pasiv
- Număr de canale:
- 4 buc. Video
- Bandă video:
- Gama de tensiuni pentru cablu coaxial de 75Ω (CVBS):
- 1 Vpp
- Atenuare:
- Separare între intrări:
- > -50 dB
- CMRR (dB @ 5MHz):
- 60 dB
- Impedanţă intrare simetrică:
- 100 Ω
- Tip conector coax:
- 4 x BNC Mufă cu cablu
- Conector intrare torsadată:
- Reglete / RJ-45 (8-pini, 4 perechi)
- Temperatură de lucru:
- -10 °C ... 70 °C
- Umiditatea relativă permisă:
- < 95 %
- Greutate:
- 0.175 kg
- Dimensiuni:
- 105 x 58 x 25 mm
- Garanţie:
- 2 ani
Fișiere
CE
Teste

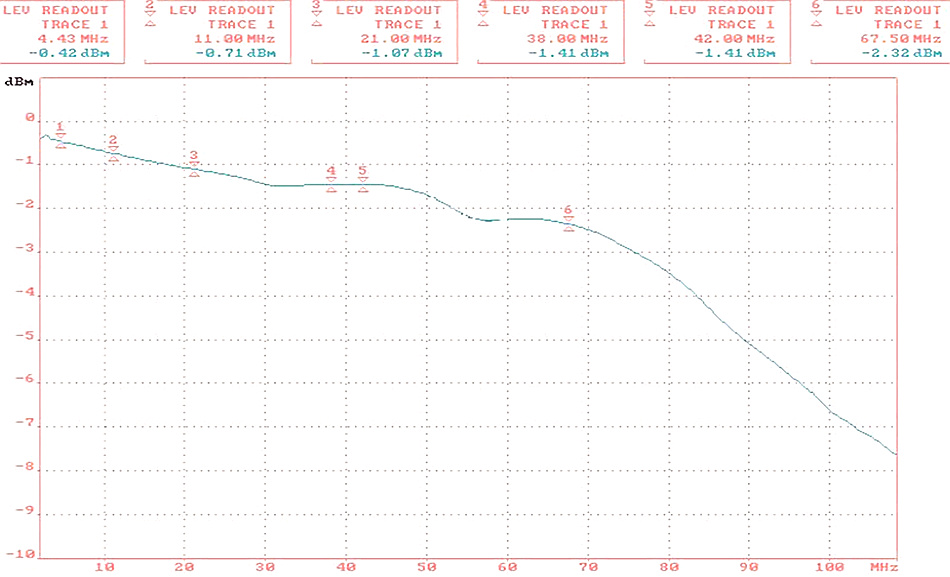

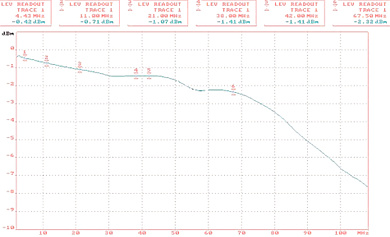

Caracteristica de frecvenţă şi amplitudine - 2 transformatoare conectate slab (RF PWR OUT = 0 dBm)
Imaginea în cazul unei transmisii la distanţa de 0 m
Imaginea în cazul unei transmisii la distanţa de 300 m
