Amplificatoare TV/FM inline (pe cablul coaxial): montaj, poziționare și alimentare
Amplificatorul inline (numit și “booster pe cablu”) este un mic amplificator RF care se montează în serie pe cablul coaxial (de obicei cu mufe tip F). Rolul lui e să compenseze pierderile de semnal din cablu, splittere și prize, sau să ridice nivelul semnalului atunci când tunerul e “la limită”.
Important: amplificarea nu “inventează” semnal bun. Dacă semnalul de la antenă e deja zgomotos sau plin de interferențe, un amplificator pus prost poate înrăutăți recepția (prin supraîncărcare/distorsiuni).
1. Unde se montează (poziționare corectă)
Regula simplă
-
Cât mai aproape de antenă / sursă de semnal și înainte de pierderile mari (cabluri lungi, splittere) dacă problema ta e semnal slab încă de la intrare.
-
Înainte de primul splitter (dacă alimentezi mai multe TV-uri), ca să amplifici o singură dată și apoi să distribui.
Scenarii des întâlnite
1) Un singur TV, cablu lung
Antena/OLT ─────────(cablu lung)───────── Amplificator inline ──────── (injector alimentare)──────── TV/Receiver Dacă amplificatorul este montat lângă televizor, el va amplifica semnalul deja deteriorat. Ajută, dar nu la fel de bine ca un preamplificator montat la antenă.
Soluție:
Montăm amplificatorul mai aproape de sursă, la mijlocul distanței între TV și antenă sau mai aproape de antenă.

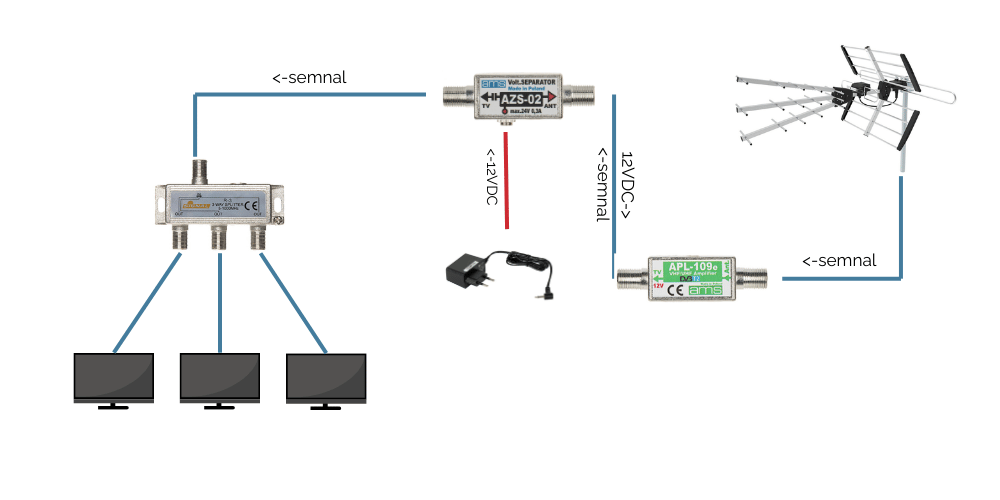

2) Mai multe televizoare (splitter)
.png)
Asta e una dintre cele mai comune utilizări: compensezi pierderea din splitter + cablurile către camere. Ai nevoie de alimentare prin splitter. Aici contează ca splitterul să fie “power pass / DC pass” pe portul corect (sau pe toate porturile), altfel tensiunea nu ajunge la amplificator. Unele splittere sunt făcute special să lase DC să treacă pentru a alimenta un preamplificator/amplificator pe cablu.
2. Cum se montează un amplificator pe cablu (pas cu pas)
Ai nevoie de
- amplificator inline (TV/FM) cu mufe potrivite (cel mai des F female ↔ F female)
- cablu coaxial 75Ω + mufe F cu autosertizare
- cheie de 11 mm / cheie pentru F E8015 (opțional, dar recomandat)
- dacă este montat afară: bandă autovulcanizantă + protecție (doar dacă modelul nu e deja etanș)
Pașii de montaj
-
Oprește alimentarea (scoate din priză alimentatorul/injectorul sau dezactivează alimentarea din receiver).
-
Alege locul (ideal: înainte de splitter sau cât mai aproape de antenă, dar într-un loc ferit).
-
Taie cablul și mufează-l.
-
Conectează:
- cablul dinspre antenă → IN
- cablul către TV / splitter → OUT
-
Strânge mufele ferm (dar fără să forțezi excesiv).
-
Dacă e montaj exterior, etanșează conexiunile (umezeala în cablul coaxial = probleme mari).
Exemplu de amplificator inline des folosit: Amplificator CATV pe cablu Opticum W-20, 20 db, 5–862 MHz (acoperă FM/VHF/UHF), alimentare 5/12V din injector/receiver (aprox. 35 mA).

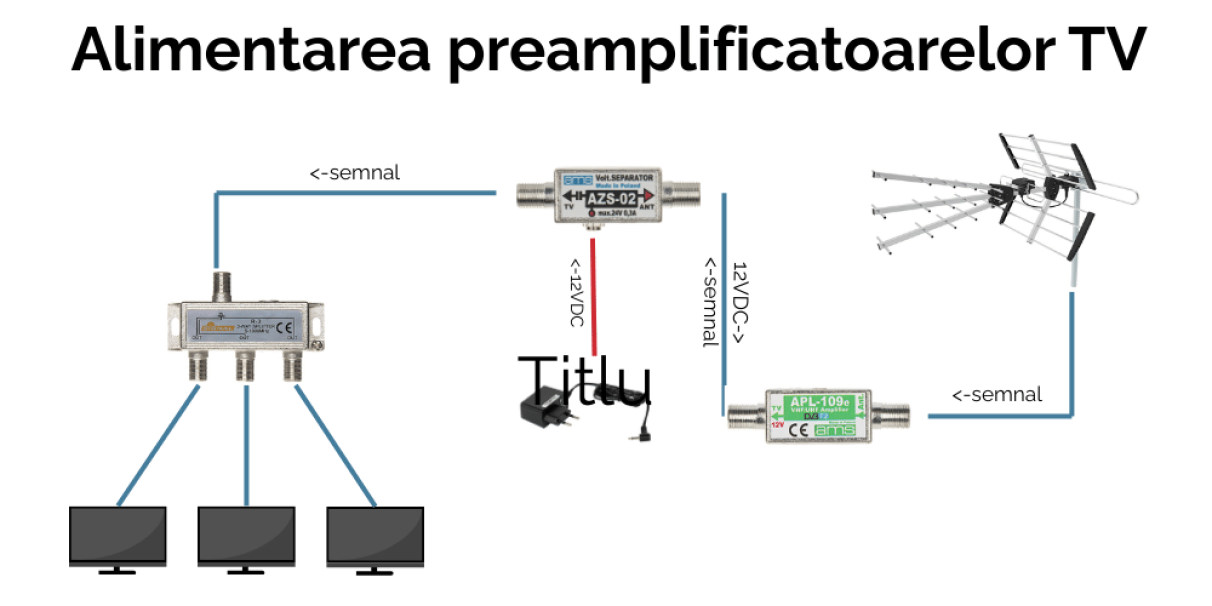

Cum se alimentează preamplificatoarele pe cablu?
Varianta A: alimentare prin cablul coaxial de la receiver (funcție “power to antenna / preamp”)
Multe receivere/TV-uri/set-top box-uri pot trimite tensiune pe cablul coaxial (de obicei 5 V, uneori 12 V) către un amplificator/preamplificator.
Ce verifici:
-
în meniul receiverului la setările de antenă: opțiune de genul “Antenna Power”, “5V ON”, “Preamp power”
-
tensiunea necesară pentru amplificator (5 V sau 12 V). Dacă nu se potrivesc, nu va funcționa corect.
Avantaj: montaj simplu, fără alimentator separat.
Dezavantaj: nu toate echipamentele oferă tensiunea/curentul necesar.
Varianta B: alimentare cu injector (exemplu: D0010 / ZS 12/100)
Aici folosești un injector de alimentare care “bagă” tensiune DC pe același cablu coaxial pe care circulă semnalul RF.
DIPOL D0010 (ZS 12/100) este un exemplu clasic:
-
ieșire 12 V DC, curent max. 100 mA
-
are protecție la scurtcircuit și LED de prezență tensiune
-
injectorul inclus permite telealimentarea amplificatorului/preamplificatorului prin coax.

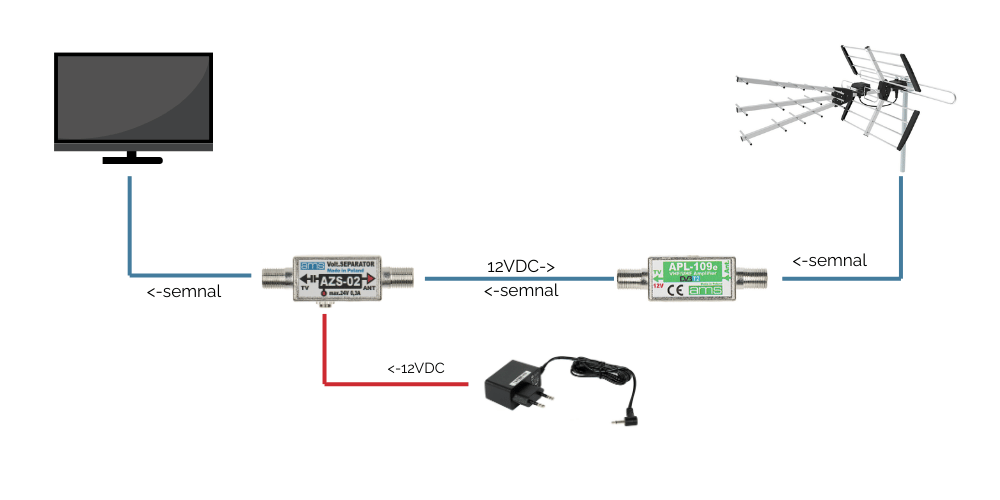

Schema de conectare (tipică)
Antena ──(coax)── Amplificator inline ──(coax)── [Injector] ── TV/Receiver │ Alimentator 230V→12V Unde pui injectorul?
De regulă în interior, lângă TV/receiver (mai comod și ferit). Apoi tensiunea urcă pe cablu către amplificator.
Atenție la splittere/prize TV: dacă între injector și amplificator ai splitter/priză care NU lasă curentul continuu să treacă, alimentarea se oprește acolo. Caută “DC pass / power pass” pe portul folosit.
Greșeli frecvente (care “strică” semnalul)
-
Amplificator pus după prea multe pierderi (prea departe de antenă) → crește și zgomotul.
-
Prea multă amplificare → tunerul intră în saturație, apar macroblocuri / canale care dispar.
-
Alimentare greșită (5 V vs 12 V) sau DC block de splitter/priză.
-
Conectori F montați prost (ecranajul atinge conductorul central → scurtcircuit).
