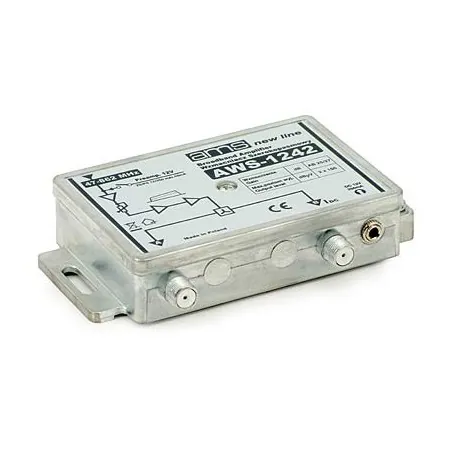

Amplificatorul de bandă largă AWS-1242 a fost proiectat pentru a fi folosit în instalaţii individuale sau în instalaţii de bloc. Pentru instalaţiile individuale vă recomandăm folosirea unui diplexor pentru combinarea semnalelor recepţionate pe diferite antene. Prin amplificator se poate alimenta şi un preamplificator de la aceeaşi sursă. Pentru a activa această funcţie trebuie să setaţi un jumper (procedeu descris în instrucţiuni).
Setul conţine un alimentator AC/DC( ieşire: 12V/250mA, jack 3,5mm ) însă amplificatorul se poate alimenta şi printr-una dintre ieşirile sale de la o altă sursă, folosind un separator RF/DC, de ex. D0010.
Atenţie: Trebuie totuşi luat în seamă consumul total al celor două (sau mai multe)echipamente pentru a nu suprasolicita sursă.
Seria AWS-124x include versiuni cu 1, 2, 3 şi 4 ieşiri . În comparaţie cu predecesorul său, această serie are reglajul câştigului schimbat - acum acesta se face după primul stadiu de amplificare - nu după intrare. Această schimbare a redus considerabil nivelul de zgomot în ultimele serii.

Amplificatoarele AWS-124x sunt montate într-o carcasă de Zn-Al turnat care garantează o ecranare excelentă şi un aspect profesional. Amplificatorul este destinat funcţionarii indoor.
Tip produs Home repeater
Model AWS-1242
Producător AMS
Tip RF TV/CATV
Utilizare Interior
Bandă funcționare FM/VHF/UHF
Intrari/Ieșiri număr de intrare 1
Intrari/Ieșiri numărul de ieşiri 2
Comutator DC 0/12 V Da
Reglaj câștig Da
Gain parameters
Intrarea 1 Frecvență 87...790
Intrarea 1 Câştig dB 25...28
Reglaj câștig dB 0...10
Alimentare preamplificator V/A DC 12/0.1
Specificații dispozitiv
Nivel ieșire max. dBµV 105
Zgomot specific VHF dB 4
Zgomot specific UHF dB 4
Carcasă turnată Da
Filtru LTE încorporat LTE 800
Tip conector de semnal F
Ieșire RF de test Nu
Alimentare V DC 12
Curent tras A 0,15
Alimentare electrică V/A DC 12/0.25
Alimentare de la distanță 12 VDC
Temp. funcționare °C -25...+55
Dimensiuni mm 111 × 64 × 28
Greutate kg 0,3

Întrebări și răspunsuri (1)

De la Ionel Popescu | 2025-02-26 10:52:00

Cum se face conectarea corectă a amplificatorului CATV AWS-1242 pentru a evita problemele de suprasarcină?

admin

Pentru a conecta corect amplificatorul AWS-1242, trebuie să te asiguri că sursa de alimentare nu este suprasolicitată. Amplificatorul vine cu un alimentator AC/DC de 12V/250mA. Dacă intenționezi să alimentezi și un preamplificator prin amplificator, trebuie să verifici consumul total al echipamentelor conectate. Acesta nu trebuie să depășească capacitatea sursei de alimentare. De asemenea, folosește un separator RF/DC dacă alimentarea se face din altă sursă prin ieșirile amplificatorului. Asigură-te că toate conexiunile sunt bine izolate și că folosești conectori de tip F de calitate pentru a preveni pierderile de semnal.
